Reposição do Plano de Edição

Onde Encontrar Comandos do Plano de Edição

Para repor o plano de edição na janela 3D, antes ou durante a edição, utilize os comandos de um dos seguintes locais:

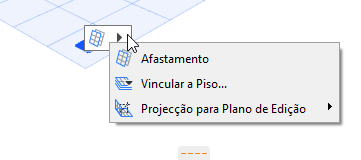

• Clique na "Pega" com formato quadrado do plano de edição.

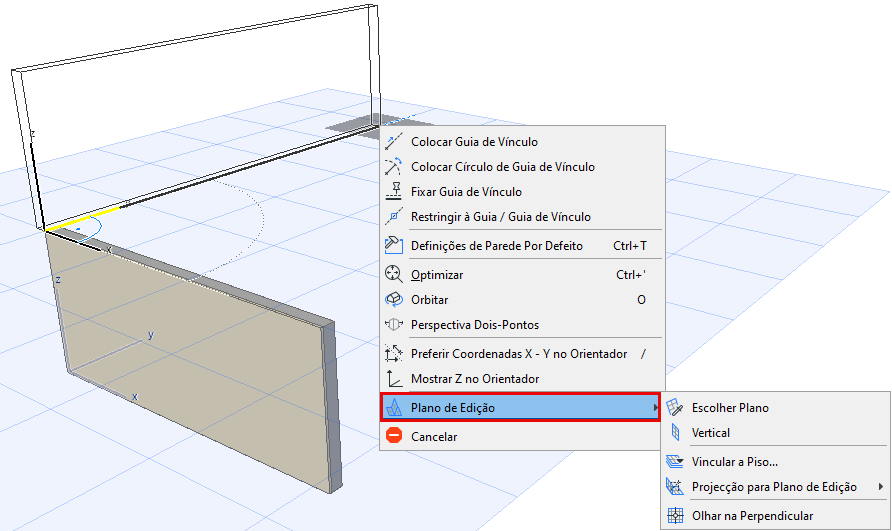

• Clique com o botão direito do rato para chamar um menu de Contexto e, depois, escolha Plano de Edição.





• Aceda aos comandos a partir de Visualização > Opções de Grelha & Plano de Edição.

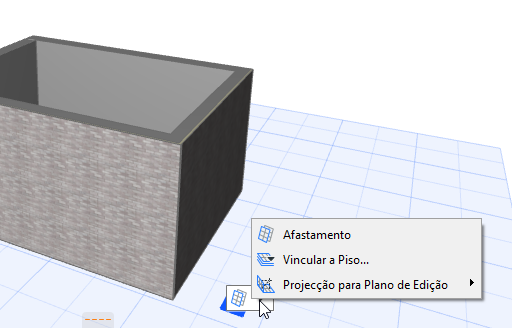

Vincular Plano de Edição a Piso

Use este comando antes da introdução de elementos.

Para vincular o plano de edição a uma nível específico correspondente a um piso do projecto:

1. Abra os comandos do Plano de Edição.
2. Escolha Vincular a Piso.

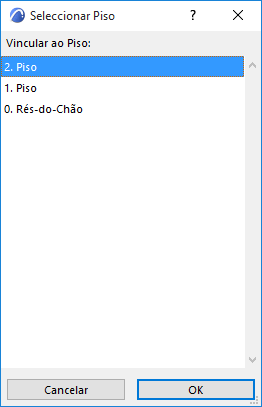

3. A partir da caixa de diálogo emergente, escolha o piso do projecto para o qual pretende mover o plano de edição.

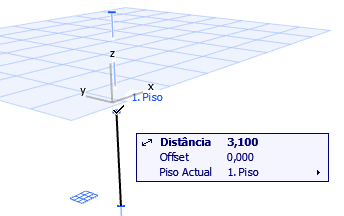

Afastamento ao Plano de Edição

Use este comando antes da introdução de elementos.

1. Abra os comandos do Plano de Edição.
2. Seleccionar Afastamento.
3. Utilize o cursor para arrastar o plano de edição para a posição pretendida, ou defina a distância de afastamento numericamente. Tenha em conta que aparece uma Guia de Vínculo que marca as posições do piso, facilitando o posicionamento do plano de edição.





Outros Comandos do Plano de Edição durante a introdução

Escolha uma das opções para a sua orientação do plano de edição preferida (as opções disponíveis variam consoante a orientação do plano de edição actual).

• Plano Seguinte: clique aqui para comutar para o plano de edição seguinte que faça sentido no contexto de edição.
• Escolher Plano.

  Ver Escolher Plano.

• Horizontal: roda o plano de edição para uma posição horizontal.
• Vertical: roda o plano de edição para uma posição vertical.
• Afastamento.

  Ver Afastamento ao Plano de Edição.

• Olhar na Perpendicular: Configura a janela 3D, de modo a esta ficar perpendicular ao Plano de Edição.
• Projecção para Plano de Edição.

  Ver Projecção do Cursor para Plano de Edição.

• Bloquear a Plano.

  Ver Bloquear a Plano.

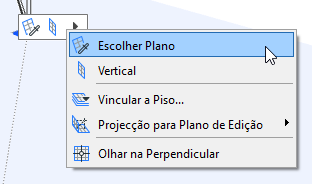

Escolher Plano

Assim que clicar neste comando, o fundo do rectângulo cinzento "seleccionador de planos” aparece.

Escolha uma das seguintes acções para escolher o plano desejado para o plano de edição:

• Mova o cursor para qualquer plano de um elemento existente. Um rectângulo ajudá-lo-á a ver o plano.





• Clique em quaisquer três pontos no espaço (tais como três pontos quentes de um elemento) para definir um plano.
• Clique na aresta de um elemento mais outro ponto (por qualquer ordem) para definir um plano.

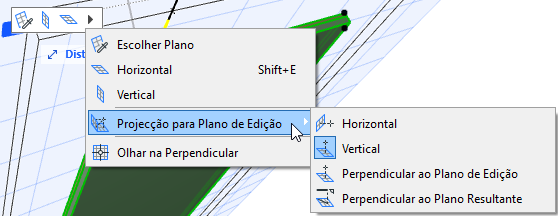

Projecção do Cursor para Plano de Edição

Por defeito, à medida que efectua a edição gráfica, o seu cursor move-se no plano de edição. Se necessário, pode redefinir a direcção desta projecção do cursor.

Para alterar a projecção do cursor em relação ao plano de edição:

1. Inicie a operação de edição.
2. A partir do menu de contexto, seleccione Projecção para Plano de Edição.

   Alternativamente, clique na Pega do Plano de Edição para chamar os mesmos comandos.

3. Seleccione uma das opções de projecção:





• Vertical
• Horizontal
• Perpendicular ao Plano de Edição
• Perpendicular ao Plano Resultante

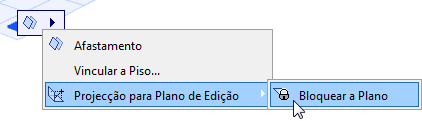

Bloquear a Plano

Use este comando para bloquear a introdução no plano de edição existente antes de começar a criar o novo elemento.

Isto é útil, por exemplo, se pretender criar um elemento no plano de edição existente, traçando a forma de um elemento existente (p.ex. cobertura) noutro plano.

1. Abra os comandos do Plano de Edição.
2. A partir do menu Projecção para Plano de Edição, escolha a opção Bloquear a Plano.





O novo elemento será colocado no plano de edição, mesmo que o seu cursor se encontre noutro plano.
