Vincular a Elementos Existentes
Vínculo do Elemento
Mova ou remodele elementos encaixando-os nos existentes como parte de uma operação de movimentação.
A função de Vínculo do Elemento pode ser activada ou desactivada com o comando Visualização > Vínculo do Elemento. (Este comando também está disponível na Barra de Ferramentas Ajudas de Desenho.)
O Vínculo do Elemento pode ser ligado e desligado enquanto trabalha utilizando o atalho E.

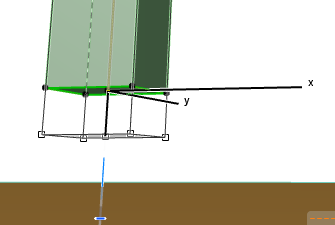

Se seleccionar um elemento e depois começar a movê-lo com o Vínculo activo, irá concluir que os seus pontos sensíveis mudam para pequenos quadrados.
Estes pontos especiais incluem:
- Os pontos de selecção do elemento, incluindo pontos de inserção
- Os pontos de divisão do elemento (se os Pontos de Vínculo estiverem activos.)
- A ponta do cursor
Quando um destes pontos de selecção encontra um vértice, ponto de inserção ou aresta de outro elemento, no qual o cursor muda de forma para indicar uma relação especial, o ponto de selecção aumenta de tamanho, para mostrar que o elemento foi atraído pelo ponto sensível. Pode depois clicar para unir os dois elementos, sem ter que colocar o cursor no próprio ponto de intercepção.
Se mais do que um ponto de vínculo tocar um ponto elegível no outro elemento, utilize a barra de espaço para percorrer os possíveis pontos.
Vínculo de Superfície em 3D
Vínculo de Superfície está activado por defeito, com o selector Visualização > Vínculo de Superfície.
O seu cursor irá vincular-se a qualquer superfície (bem como contornos e pontos) na janela 3D - para introdução fácil entre elementos no espaço.

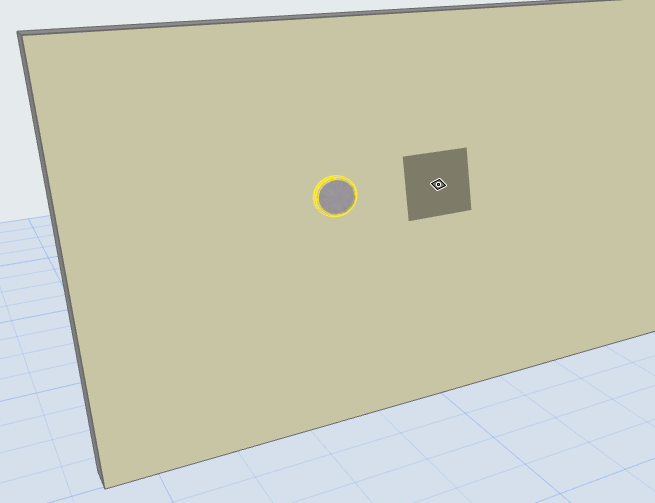

Por exemplo, com Vínculo de Superfície activo, é fácil colocar a Lâmpada de Parede no lugar certo:
(Pode alcançar o efeito Vínculo de Superfície, também, em janelas 2D, usando a função Gravidade. Ver Gravidade . )
