Elevar Elementos

O comando Elevar permite deslocar na vertical os elementos seleccionados.

Para obter informações sobre a elevação de pontos de malha: veja Editar a Cota de um Ponto da Malha.

Nas Janelas Planta e Corte/Alçado/AI:

  1. Seleccione o elemento.

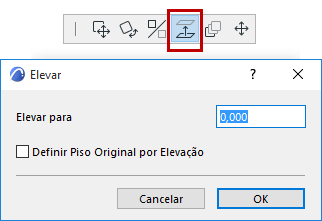

  2. Seleccione o comando Edição > Mover > Elevação, ou o comando correspondente da palete de contexto.

    Surge a caixa de diálogo Elevação.


  3. Digite o valor, positivo ou negativo, de elevação dos elementos seleccionados.

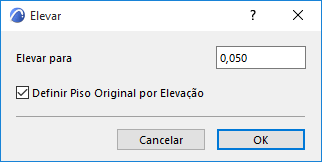

  4. Para permitir que o Piso Original do elemento seja automaticamente redefinido para reflectir a sua nova elevação, seleccione Definir Piso Original por Elevação.
  5. Clique em OK.

Este comando adapta-se bem à alteração da elevação de um grande número de elementos similares (por exemplo, paredes, objectos, pavimentos). É a melhor forma de preservar as relações entre elementos, quando estes são movidos.

Nota: na Janela de Secção/Alçado, pode também clicar e arrastar para elevar os elementos.

Ver também Alterar o Piso Original Por Altimetria.

Na Janela 3D (utilizando Arrastar):

  1. Seleccione o elemento.
  2. Na palete de contexto, seleccione o comando Arrastar.
  3. Arraste o elemento para a sua nova posição ao longo do eixo z, ou defina a distância numericamente. Tenha em conta que aparece uma Guia de Vínculo que marca as posições do piso, facilitando o posicionamento do elemento.

Na Janela 3D (utilizando o comando Elevar):

  1. Utilize o comando Edição > Mover > Elevação.

    Surge a caixa de diálogo Elevação.


  2. Digite o valor, positivo ou negativo, de elevação dos elementos seleccionados
  3. Para permitir que o Piso Original do elemento seja automaticamente redefinido para reflectir a sua nova elevação, seleccione Definir Piso Original por Elevação.
  4. Clique em OK.
