Dividir Elementos

Pode dividir muitos elementos seleccionados (Paredes, Vigas, Linhas, Lajes, Coberturas, Malhas, Tramas, Zonas, Linhas, Arcos, Polilinhas e Splines) ao longo de um segmento de linha, arco ou aresta de elemento.

O comando Dividir está disponível na Planta e na Janela 3D e - apenas para desenhar elementos - nas janelas Secção/Alçado/AI e Documento 3D e Pormenores e Folhas de Trabalho.

O plano de divisão é sempre perpendicular à Planta.

Excepção: Se estiver a dividir um Morph, tem mais liberdade: o plano de divisão pode ser definido na perpendicular ao actual plano de edição.

1. Seleccione os elementos que quer dividir.
2. Seleccione o comando Edição > Dar nova forma > Dividir, ou o ícone da parede da barra de ferramentas Standard.





3. Desenhe uma linha de divisão temporária, ou clique numa Linha, Arco, Parede ou limite de polígono existente.

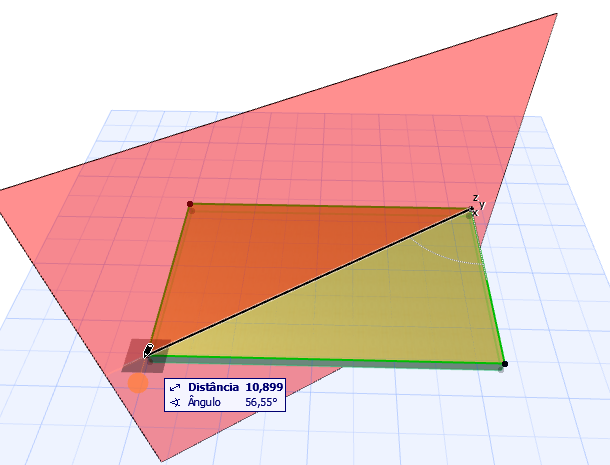

   na janela 3D, um plano de divisão vermelho é visualizado como fundo.





4. Clique num dos lados da linha/arco/aresta de divisão com o cursor Olho.

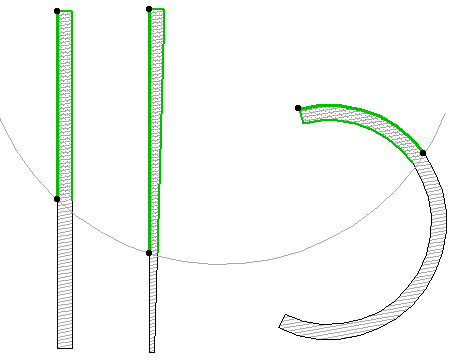

   Nota: quando separa paredes, a separação ocorre no ponto onde a linha de separação intersecta a(s) linha(s) de referência dos elementos seleccionados.
5. Os elementos do lado onde clicou mantêm-se seleccionados, enquanto que os elementos do outro lado são desseleccionados. O grupo de elementos seleccionado pode ser editado de forma convencional.

Se o elemento seleccionado for intersectado por um elemento em vários locais, o comando Dividir irá dividir o elemento seleccionado em cada ponto de intercepção.

A divisão está também disponível na Janela 3D. Pode dividir o elemento seleccionado por um plano vertical, em dois segmentos. Esta propriedade funciona da mesma forma que na Planta. A linha de divisão é desenhada no plano da Origem do Utilizador.
