Membrana Extrudida como Perfil de Definição Livre

Utilize este método para definir o perfil da Membrana com um polilinha e, a seguir, extruda-o perpendicularmente ao plano de edição. Aqui, são apresentados dois exemplos.

1. Active a Ferramenta Membrana e seleccione o método de geometria extrudido com um método de "Input" detalhado.





   na Planta:

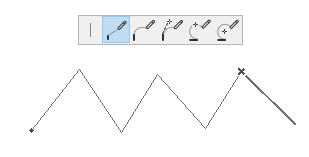

2. Desenhe o perfil da Membrana - uma polilinha ou um polígono fechado - com o método de "Input" de polígono comum.









3. Faça duplo clique para terminar o desenho da Linha/Polilinha Referência.
4. Na caixa de diálogo que surge, introduza o comprimento da extrusão da Membrana. Um número positivo extrudirá a Membrana para cima (em direcção a si). Um número negativo afastará o vector de si. A extrusão é sempre perpendicular à Planta. Clique em OK.

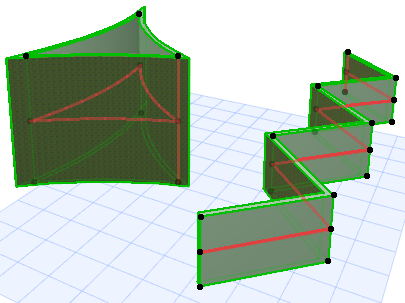

5. A Membrana está corrompida. Visualizá-la em 3D. (Na janela 3D, a linha de perfil de uma Membrana seleccionada é apresentada numa cor separada.)
   Nota: pode alterar esta cor utilizando a definição "Linhas de Referência em 3D" em Opções > Ambiente de Trabalho > Selecção e Informação do Elemento.





Na Janela 3D:

1. Seleccione o plano de entrada. Clique para encontrar o plano por defeito ou seleccione outro plano de entrada com base nos elementos existentes.
   • Se clicar em "espaço vazio", o plano de entrada por defeito está na altimetria da base definida em Definições por defeito da Membrana (aqui, 500).

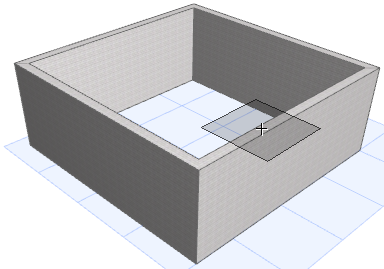

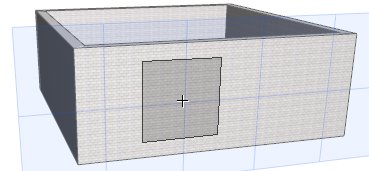

   • Para colocar um plano de entrada definido por pontos ou superfícies de um elemento existente, seleccione-o clicando em quaisquer pontos e/ou contornos ou superfícies: o feedback automático (um quadrado cinza) indicará onde se encontram os potenciais planos de entrada. Quando tiver o plano que pretende, clique para fazê-lo aparecer.

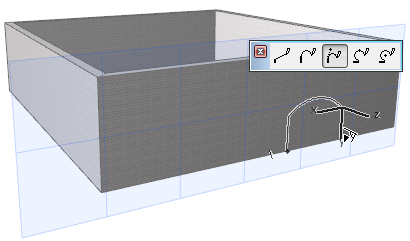

2. Desenhe o perfil da Membrana - uma polilinha ou um polígono fechado - com os métodos de "Input" de polígono comum. (Aqui, são apresentados dois exemplos distintos.)









3. Complete o polígono.

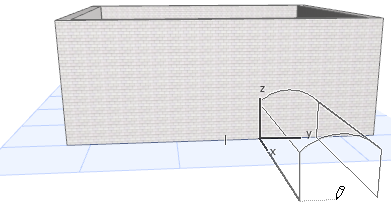

4. Extruda a Membrana arrastando o cursor. Será extrudido de modo perpendicular ao plano de entrada.









5. Clique para terminar.
