Membrana Revolvida como Perfil de Definição Livre

1. Active a Ferramenta Membrana e seleccione o método de geometria revolvido com um método de "Input" detalhado.





   na Planta:

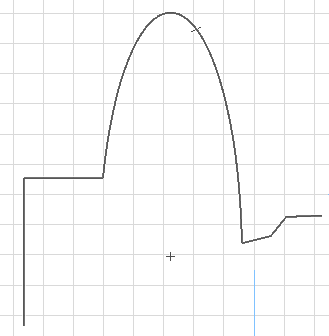

2. Desenhe o perfil da Membrana - uma polilinha ou um polígono fechado - com o método de "Input" de polígono comum.
3. Faça duplo clique para terminar o desenho da Linha/Polilinha Referência.

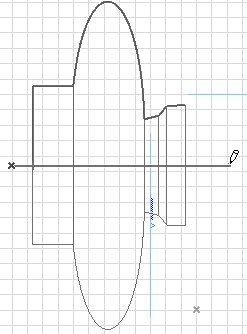

4. Clique duas vezes para desenhar o eixo de revolução. O eixo de revolução colocado inicialmente está sempre paralelo à Planta, embora possa editá-lo posteriormente.





5. Na caixa de diálogo que surge, introduza o ângulo de revolução da Membrana. Um número positivo revolverá a Membrana em direcção a si. Um número negativo revolverá a Membrana para longe de si.

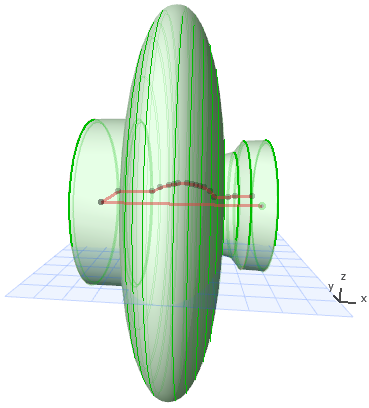

6. Clique OK para completar a Membrana. Visualizá-la em 3D.





Na Janela 3D:

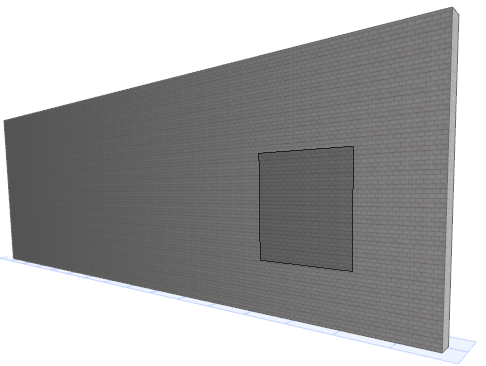

1. Seleccione o plano de entrada. Clique para encontrar o plano por defeito ou seleccione outro plano de entrada com base nos elementos existentes. Este é o plano no qual desenhará e perfil e, em seguida, os seus eixos de revolução.
   • Se clicar em "espaço vazio", o plano de entrada por defeito está na altimetria da base definida em Definições por defeito da Membrana.

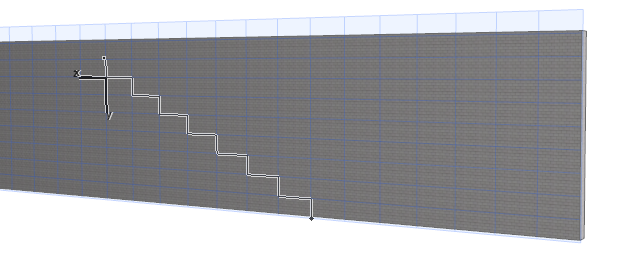

   • Para colocar um plano de entrada definido por pontos ou superfícies de um elemento existente, seleccione-o clicando em quaisquer pontos e/ou contornos ou superfícies: o feedback automático (um quadrado cinza) indicará onde se encontram os potenciais planos de entrada. Quando tiver o plano que pretende, clique para fazê-lo aparecer.

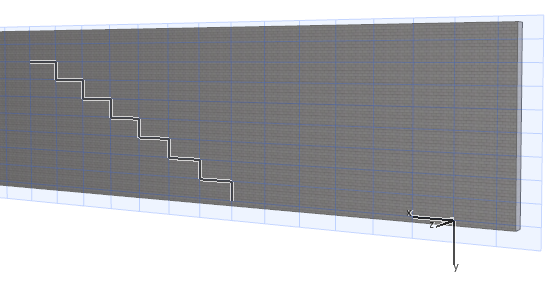

2. Desenhe o perfil da Membrana - uma polilinha ou um polígono fechado - com os métodos de "Input" de polígono comum.
3. Complete o polígono.

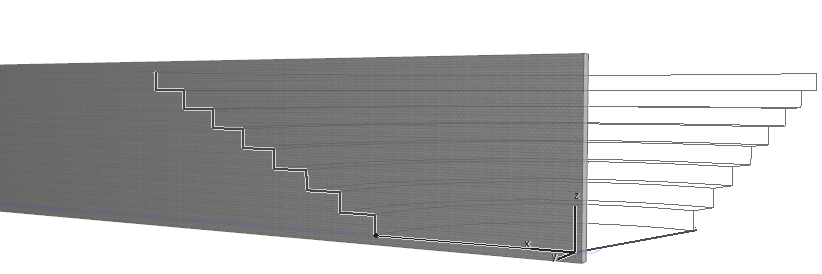

4. Clique para definir o centro do eixo de revolução.
5. Mova o cursor para completar o eixo de revolução. (Navegue na vista 3D para encontrar o melhor ângulo para ver o feedback.)













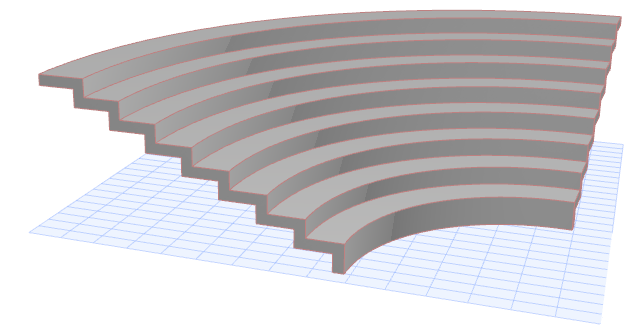

6. A Membrana está corrompida.
