Desenhar uma Parede Trapezoidal
O método Trapezoidal, ou Não-Paralelo, permite desenhar Paredes rectas, cuja espessura não é constante.

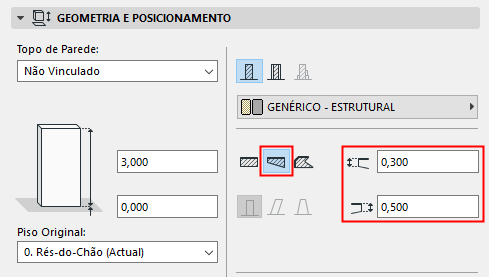

Esta Parede é desenhada como uma Parede recta, mas primeiro é indicada a espessura da Parede nos dois limites, utilizando os campos Espessura Parede na Caixa de Informações ou nas Definições de Parede.
Parede Trapezoidal Composta

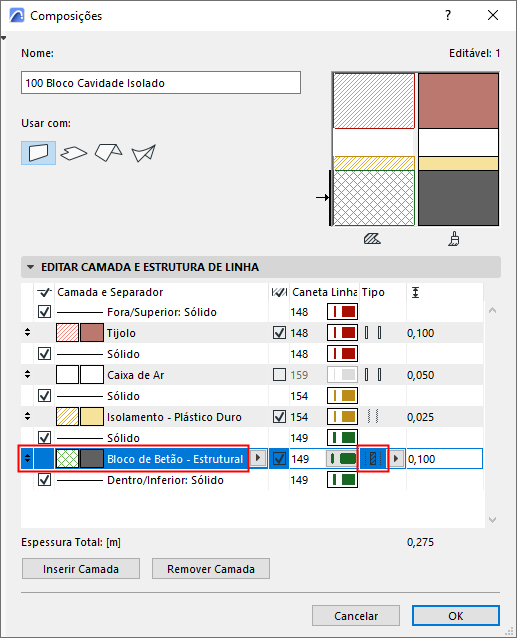

Quando desenhar uma Parede trapezoidal com trama composta, apenas a espessura da última camada de Núcleo reflecte a forma trapezoidal da Parede. Na imagem em baixo, duas das camadas são marcadas como Núcleo, porém apenas a camada de núcleo de Bloco de betão - o último Núcleo de isolamento listado na caixa de diálogo - tem uma forma trapezoidal.
Ver também Linha de Referência de uma Parede Trapezoidal.
Se a composição não possuir núcleo, a camada mais espessa da composição obtém a forma trapezoidal. (Se existirem várias camadas com espessuras idênticas, a última dessas camadas listadas na caixa de diálogo obtém a forma trapezoidal.)
Ver também Composições.
