Editar Buraco na Membrana
Para informações sobre a personalização da superfície da aresta da Membrana, ver Personalizar Aresta da Membrana ou Aresta do Buraco na Membrana.

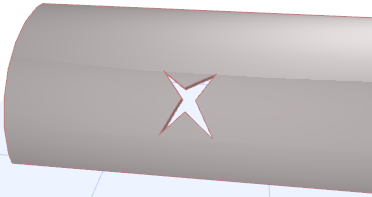

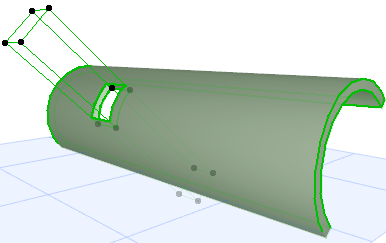

O buraco na Membrana é criado por um corpo de corte editável. O corpo de corte fica visível quando selecciona o buraco em si, não a Membrana.
Para seleccionar o buraco, amplie o buraco e clique na sua aresta.

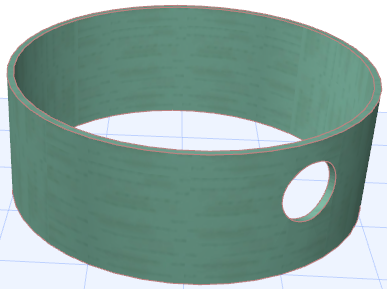

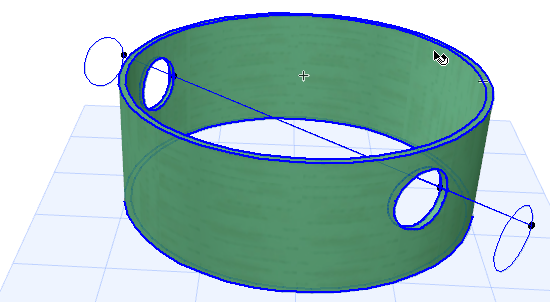

Cada corpo de corte é específico da sua própria Membrana e não pode cortar nenhum outro elemento. No entanto, uma Membrana que incline para trás sobre si mesma é automaticamente cortada duas vezes (ou mais) por um só corpo de corte.
Quando move a Membrana como um todo de um local para outro, o corpo de corte move-se com ela. No entanto, a edição da Membrana em si (p. ex., o seu perfil ou desenhar o seu contorno) não irá afectar a geometria do buraco.
Editar Comprimento de Extrusão do Corpo de Corte

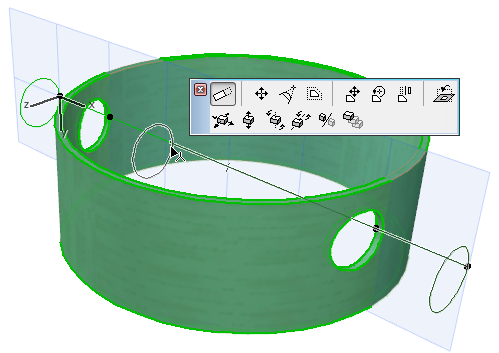

Para limitar a extensão do corpo de corte do buraco, seleccione o buraco e utilize o comando Editar Comprimento de Extrusão da palete de contexto para alterar o comprimento do corpo de corte. Desta forma, por exemplo, pode eliminar u buraco criado por um corpo de corte que corra com ambos os lados da sua Membrana.
Editar Contorno do Buraco

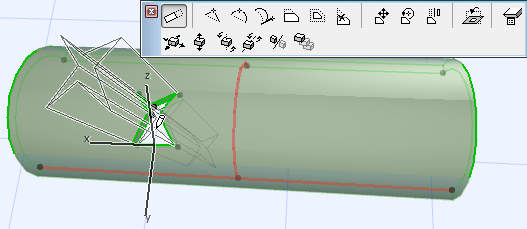

Seleccione o buraco de forma a ver o seu corpo de corte. Edite a aresta do buraco em si ou o contorno do corpo de corte (o resultado é o mesmo). Utilize os comandos familiares de edição do polígono da palete de contexto.
Editar Buraco no seu Próprio Plano

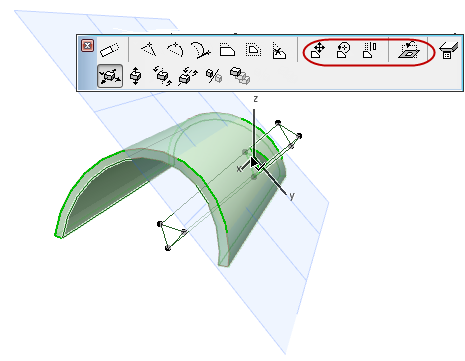

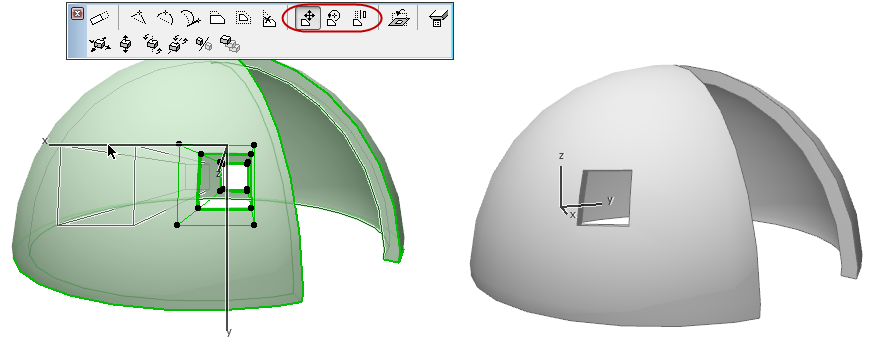

O corpo de corte que cria o buraco tem o seu próprio plano. Quando selecciona o buraco, pode editar o buraco no seu plano utilizando o comandos da palete de contexto aqui marcados. Depois, o plano do buraco também é visualizado.

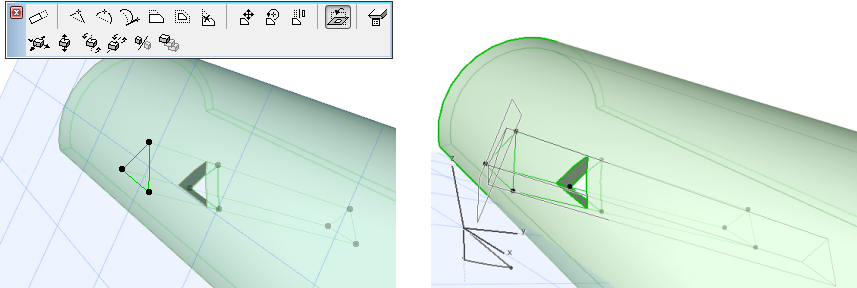

- Girar Plano de Buraco: este comando roda o plano do buraco e, assim, altera a geometria do buraco dentro da Membrana. Também pode rodar o buraco em si.
Seleccione o comando Girar Plano de Buraco. Defina o arco de rotação e, depois, mova o cursor para rodar o plano.

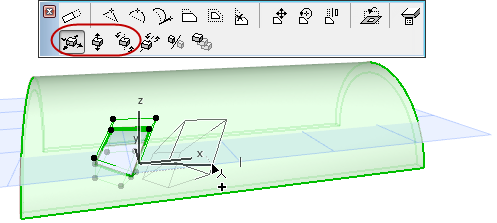

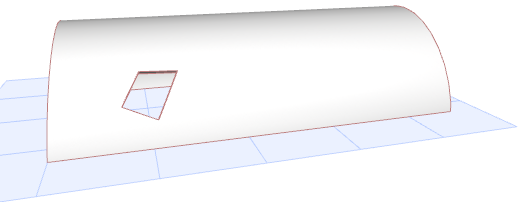

Editar Buraco em Planos de Projecto na Horizontal/Vertical

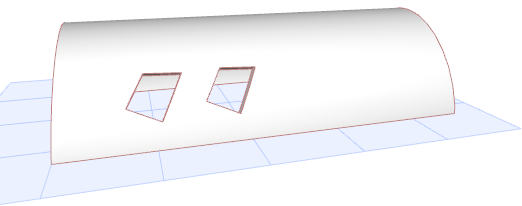

Estes comandos arrastam o buraco em si (ou uma cópia) nos planos horizontal/vertical do projecto.

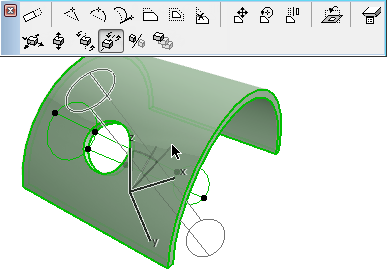

Rodar corpo de corte par alterar a geometria do buraco
Uma forma de alterar a geometria do buraco é rodar livremente o seu corpo de corte.
