Definir Contorno da Membrana

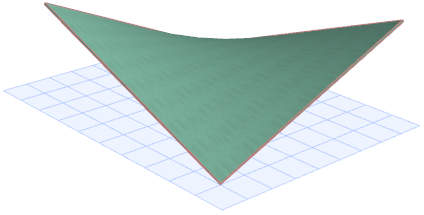

Suponha que regulámos uma Membrana como a apresentada acima.

Pode cortá-la, ou qualquer geometria da Membrana, na forma pretendida, definindo o seu contorno.

  1. Vá para a Planta ou a janela de Secção.
  2. Seleccione a Membrana.

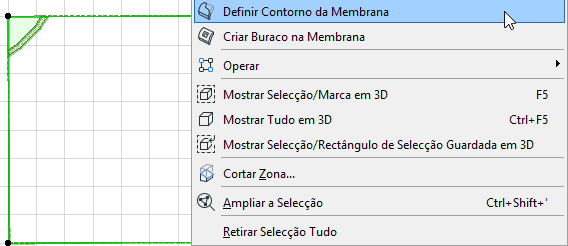

  3. A partir do menu de contexto, escolha Definir Contorno da Membrana.

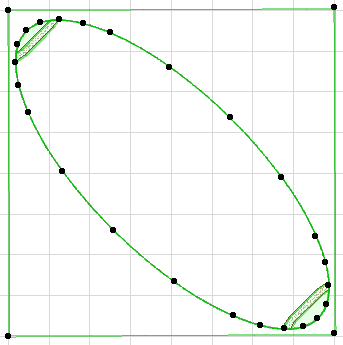

  4. Desenhe o polígono pretendido: neste caso, uma elipse. (Ou utilize a Vara Mágica num polígono existente.)

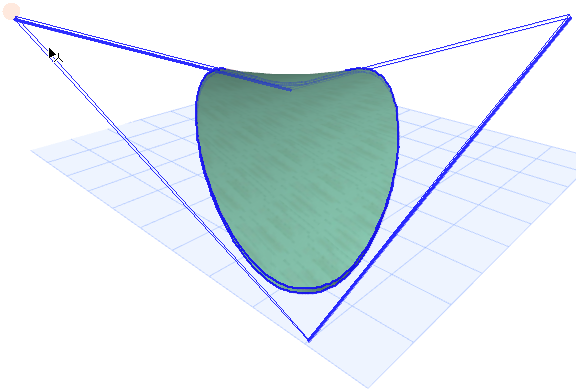

  5. Clique para concluir o polígono. A Membrana está cortada.



    Ver também Editar Polígono de Contorno da Membrana.
