Criar Parede Cortina na Planta

  1. Active a ferramenta Parede Cortina.
  2. Seleccione o método de Polilinha - método de geometria Individual na Caixa de Informações.

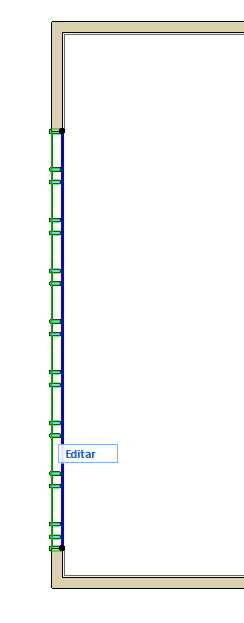

  3. Desenhe uma Linha de Referência representando o comprimento da Parede Cortina.
    Nota: se o seu Esquema tiver um padrão de grelha de tamanho fixo, o feedback fantasma e ponta de lápis/vínculo indicam onde o próximo segmento de padrão irá terminar.


  4. Faça clique para terminar o desenho da Linha Referência.

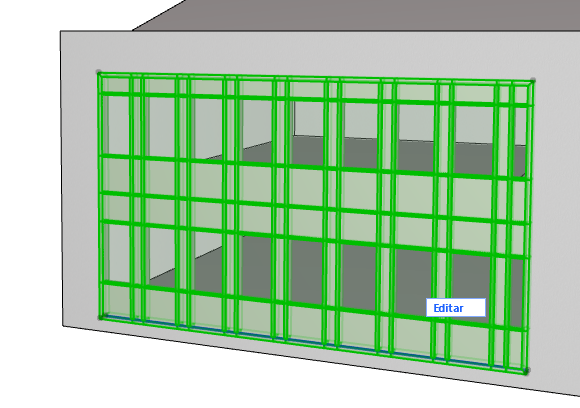

  5. Visualize o resultado na Janela 3D.



Parede Cortina Em Cadeia

Utilize o método de geometria de Cadeia para criar uma Parede Cortina de múltiplos segmentos. A linha de referência é uma polilinha.


  • Para cada segmento, pode definir um Esquema em separado, com um padrão distinto para cada - no modo de Edição.
  • Uma Moldura é sempre colocada no local de junção de dois segmentos adjacentes. Tal Moldura não pode ser apagada. (Se pretender, pode definir o seu tipo para invisível, ao seleccionar a Moldura no modo Edição e ao ajustar o seu Tipo nas Definições de Moldura.)
