Edição Gráfica do Esquema de Escada
As funções seguintes permitem-lhe ajustar a geometria geral da Escada na Planta, sem ter de usar o modo Editar.

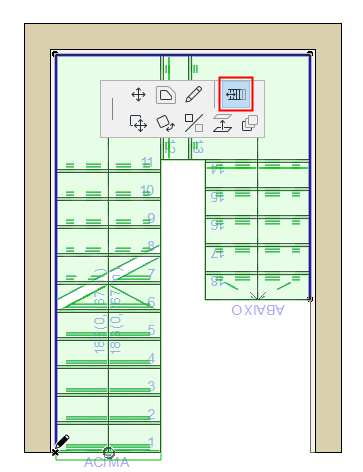

Rearranjar Degraus

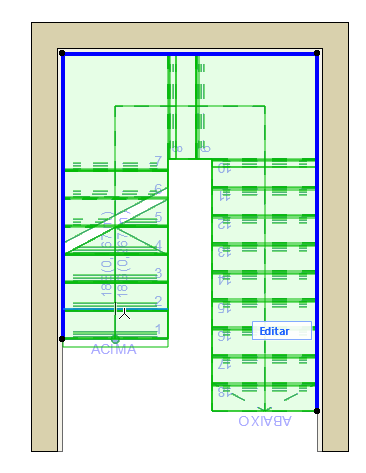

Use este comando da palete de contexto para rearranjar graficamente a simetria de uma escada em U:
Editar Linha de Base da Escada
A Linha de Base da Escada é criada durante o input. Use as Definições Escada ou a Caixa de Informações para definir a posição da Linha da Base e qualquer afastamento (seja antes ou após o input).
Pode editar a Linha de Base da Escada em qualquer janela (independentemente do modo Editar).

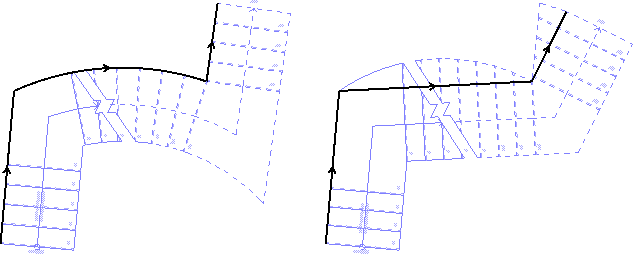

Para mostrar/esconder a Linha de Base da Escada na Planta, active Visualização > Opções de Visualização no Ecrã > Linhas de Base de Escada.

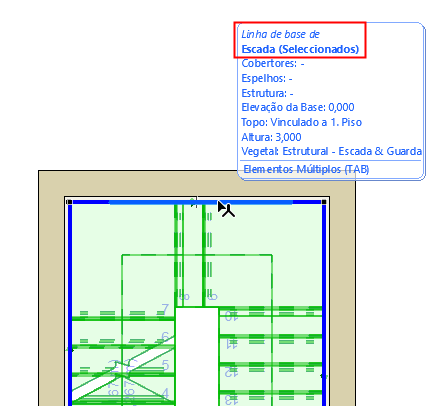

Use a etiqueta de realce da pré-selecção para garantir que selecciona a Linha de Base (e não a Cercadura).
A edição da Linha de Base altera a geometria geral da Escada, incluindo a Linha de Subida.

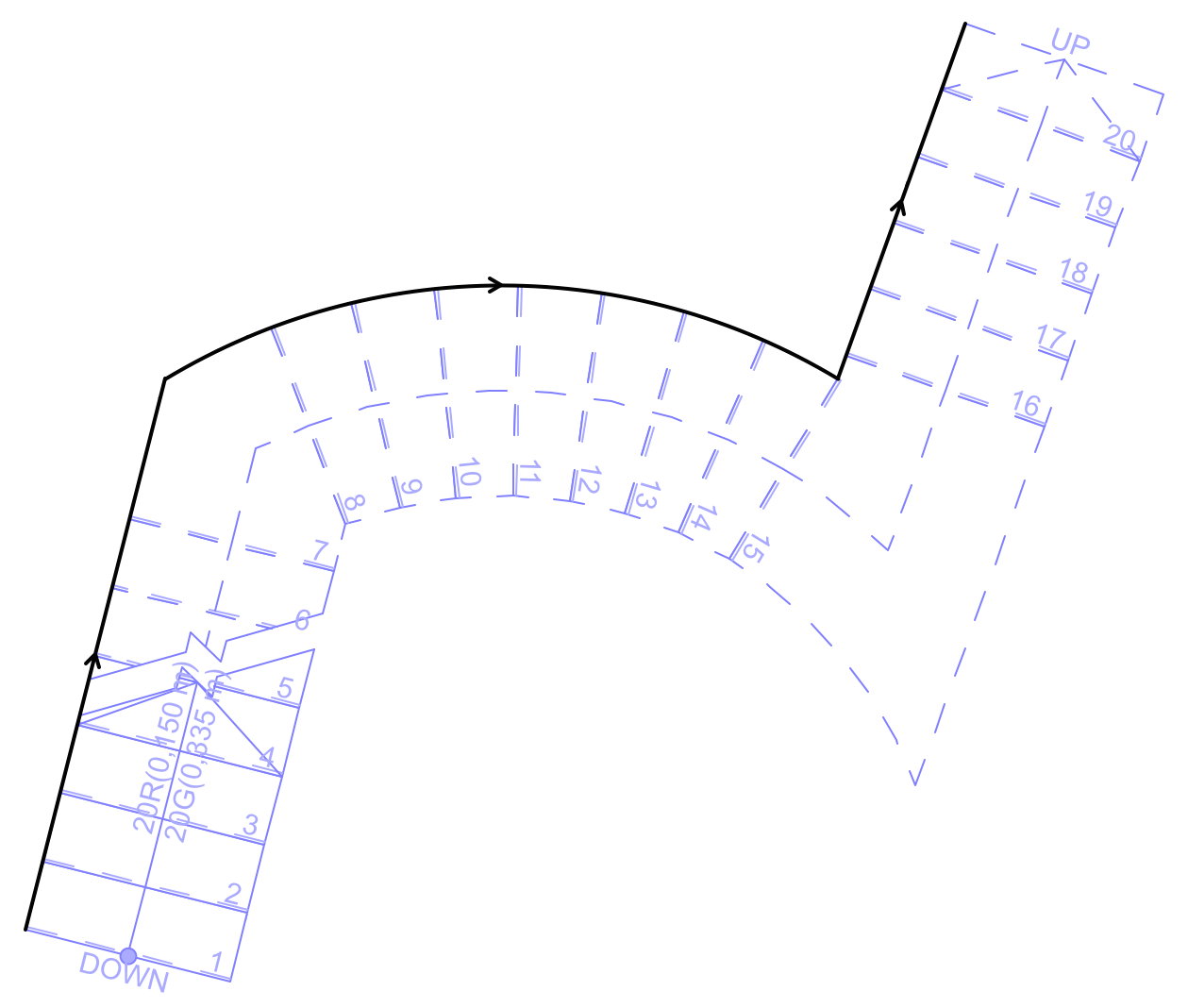

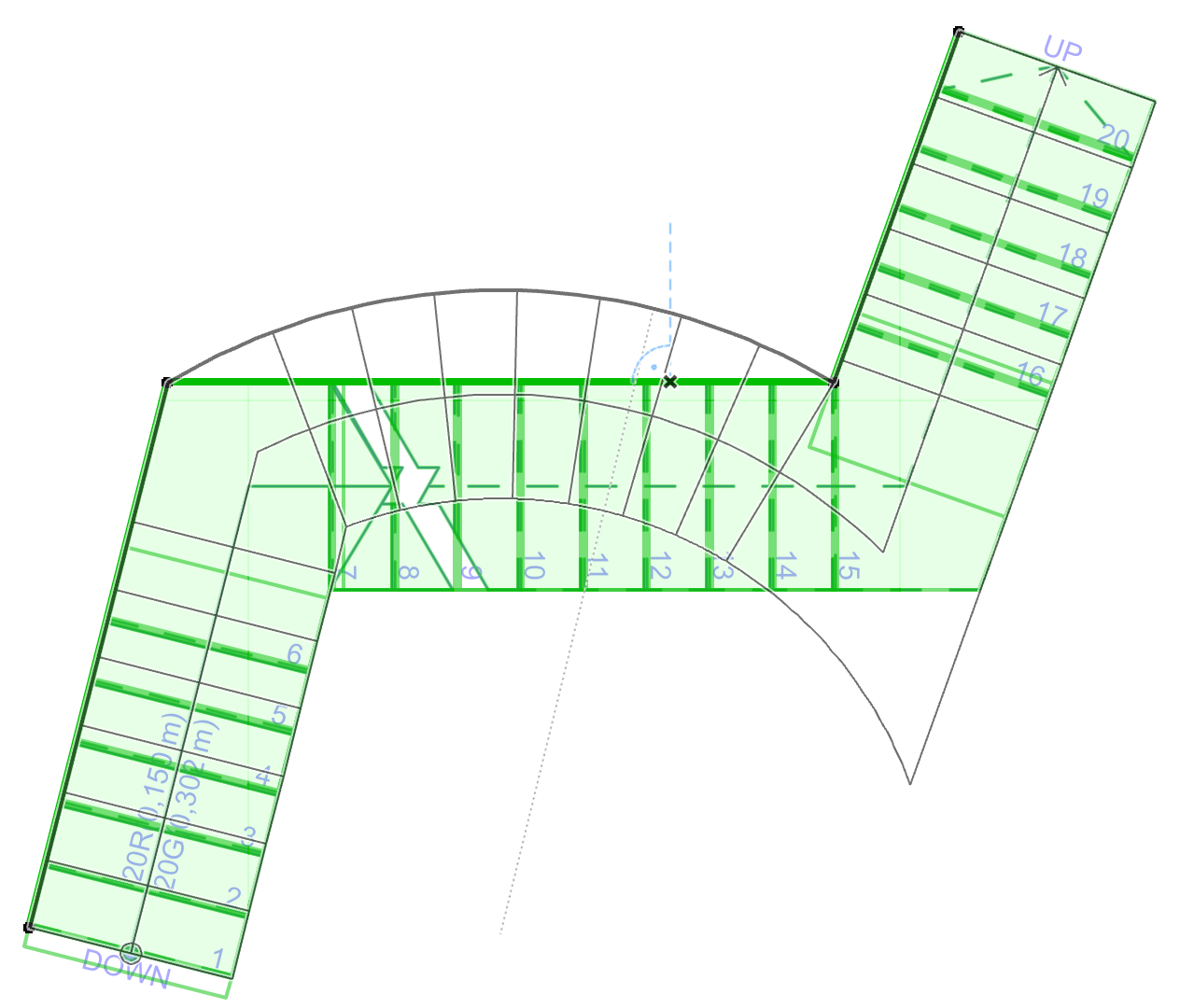

A Linha de Subida Segue a Edição da Linha de Base

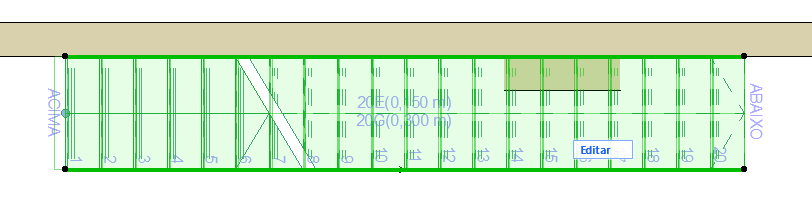

Escada Contínua

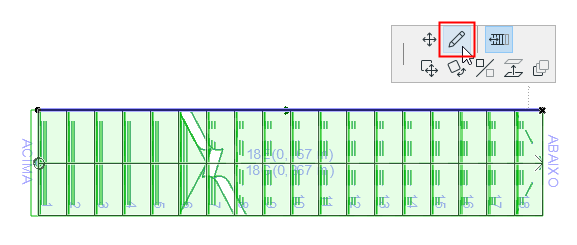

Para continuar uma Linha de Base de Escada (no modo Editar ou numa vista de modelo), use o comando Escada Contínua da palete de contexto da Linha de Base seleccionada.
Editar Cercadura da Escada
Seleccione qualquer parte da Cercadura para a realçar.
Pode editar a Cercadura da Escada em qualquer janela (independentemente do modo Editar).

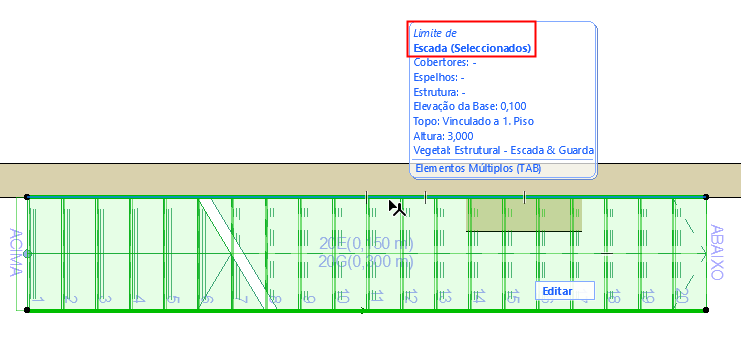

Use o botão TAB e o realce da pré-selecção para garantir que selecciona a Cercadura e não a Linha de Base.
Edite a cercadura da Escada graficamente, utilizando os mesmos comandos da palete de contexto que utiliza ao editar uma Trama.
A edição da Cercadura altera a forma exterior da Escada, mas a Linha de Subida e a Linha de Base permanecem inalteradas.

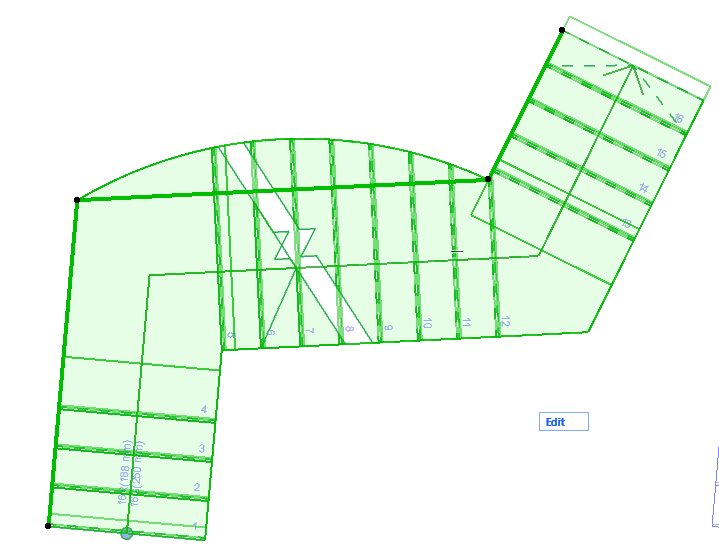

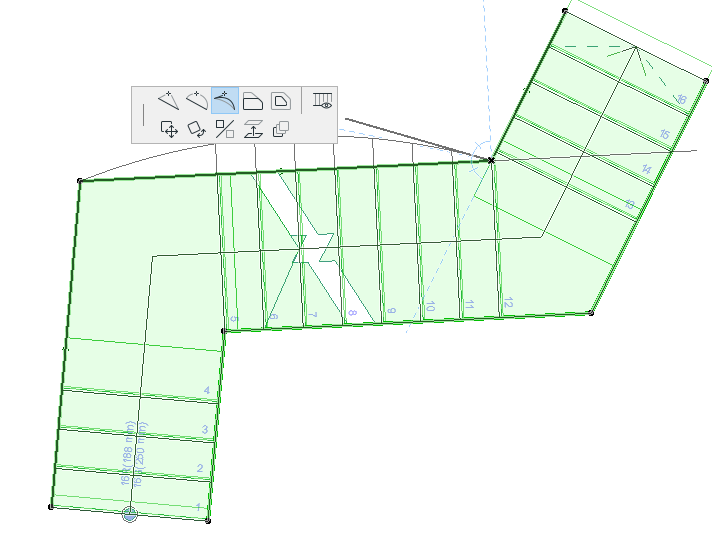

Editar Cercadura da Escada (Linha de Subida Não Afectada)

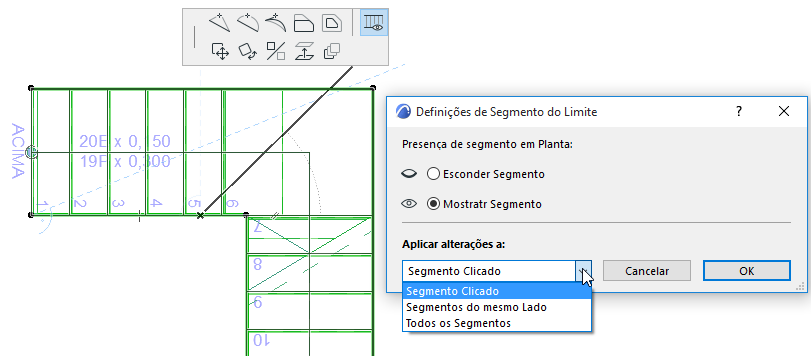

Mostrar/Esconder Segmento de Cercadura Em Planta

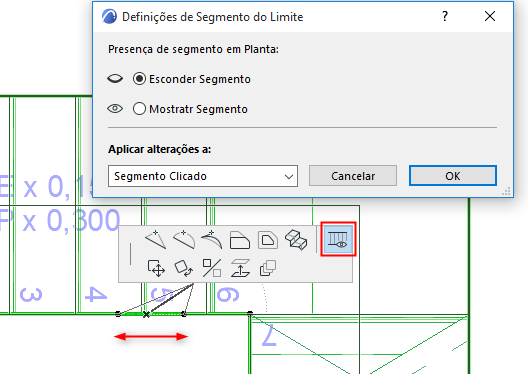

Para qualquer segmento de Escada seleccionado, use o comando da palete de contexto Definições de Segmento do Limite para abrir esta caixa de diálogo.
Mostre ou esconda o segmento seleccionado (ou aplique a todos ou outros segmentos da Escada), consoante necessário.
Por exemplo: pode adicionar dois nós a um segmento da Escada e, depois, esconder a Cercadura da Escada entre esses dois pontos.

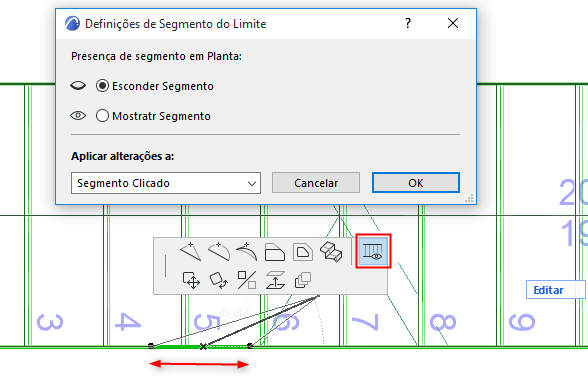

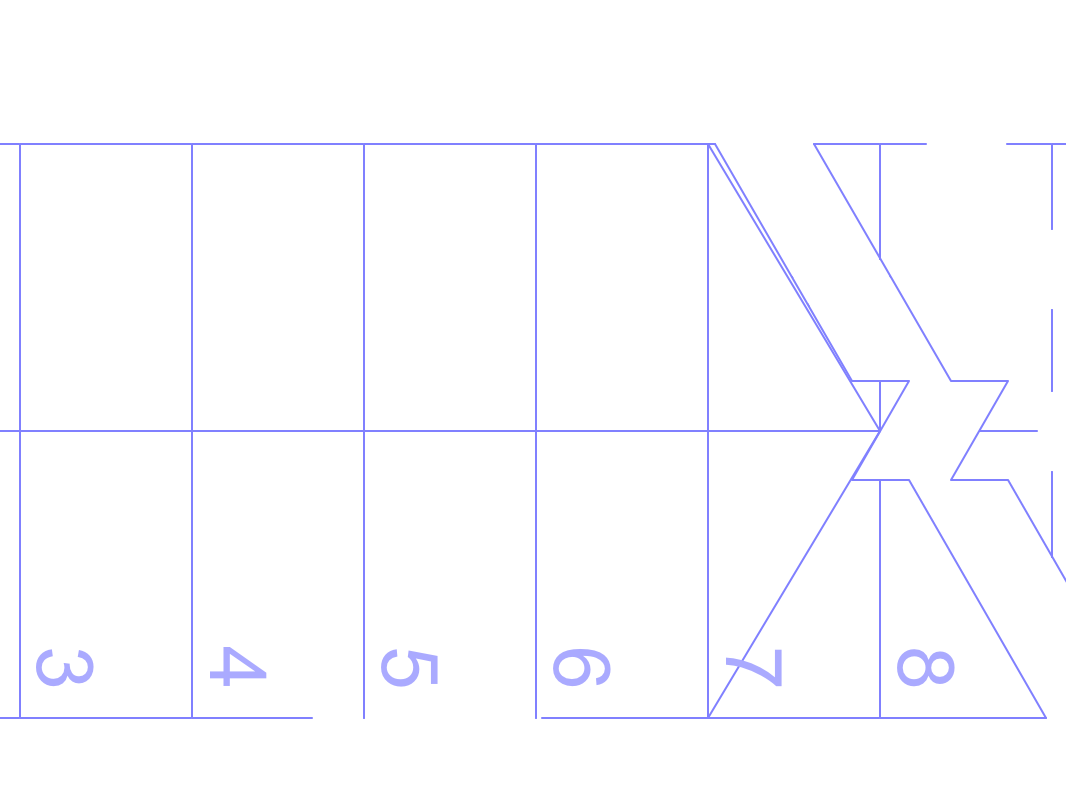

Inserir Dois Nós para Criar um Novo Segmento de Escada... Depois, Seleccionar e Esconder Segmento

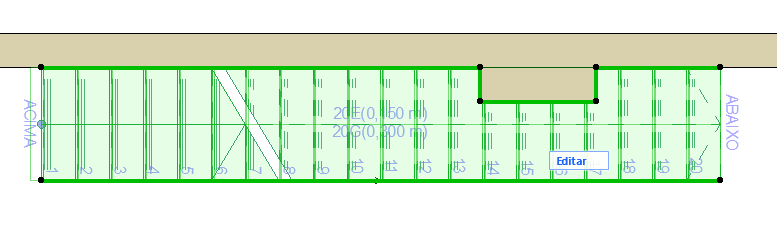

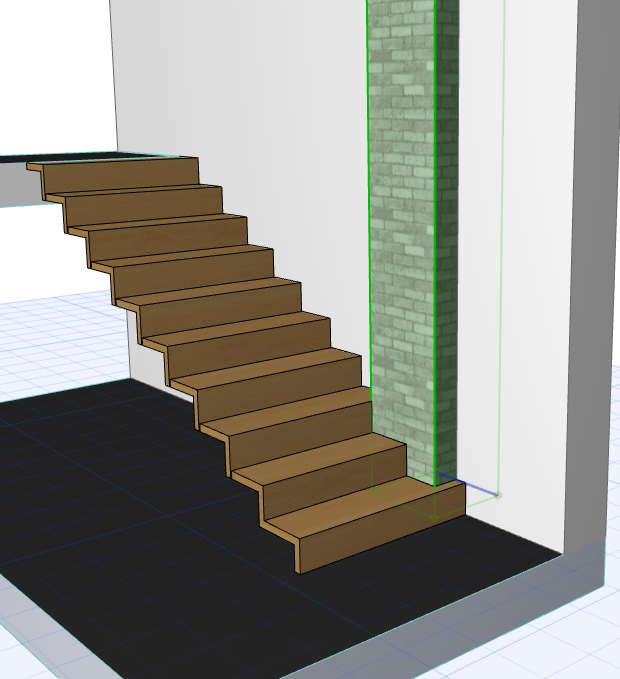

Editar Cercadura da Escada - Exemplo
Neste exemplo, pode editar a cercadura da Escada para cortar espaço suficiente para um segmento saliente da Parede.
