Tipos de Curva para Curvas com Passos Iguais

No painel Definições Escada - Geometria e Posicionamento:

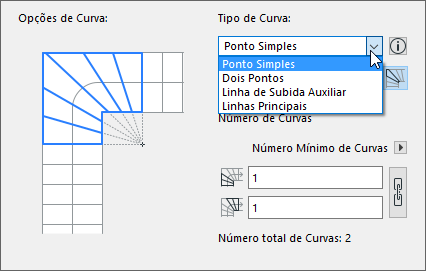

1. Escolha um de quatro tipos de Curvas com Passos Iguais no pop-up: Ponto Simples, Dois Pontos, Linhas Principais e Linha de Subida Auxiliar.

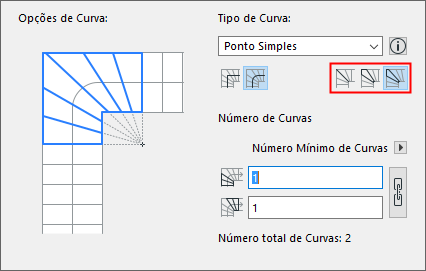

2. Clique num dos três ícones para definir a forma de distribuir os cobertores no ponto de viragem, onde o eixo radial intersecta a linha de subida:





• Espelho: coloque um espelho no ponto de viragem
• Direcção Simétrica: um cobertor é dividido a meio no ponto de viragem
• Caminho Assimétrico: sem restrições na colocação do cobertor

Ver as seguintes ilustrações:

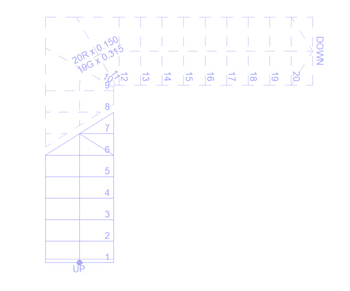

Figura 1. Tipo Radial: Linha de Subida AuxiliarPonto de Viragem: Espelho

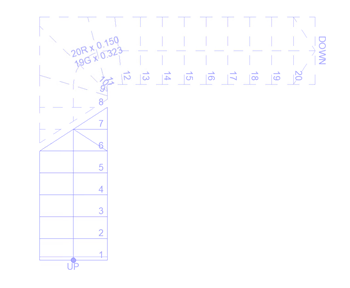

Figura 2. Tipo Radial: Linha de Subida AuxiliarPonto de Viragem: Direcção Simétrica

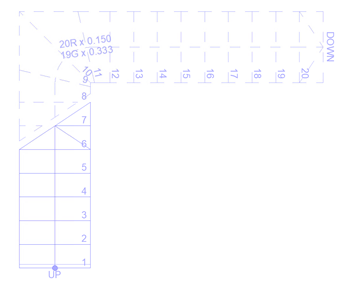

Figura 3. Tipo Radial: Linha de Subida AuxiliarPonto de Viragem: Caminho Assimétrico

Segmentos de Curva

Em caso de um Segmento de Curva, o ponto central da parte da Curva da linha de subida é considerado o ponto inicial da Curva.

• Bissectores são construídos como a perpendicular à linha de subida através deste ponto.
• Passos Iguais são medidos a iniciar neste ponto.
• Larguras Mínimas de Cobertor Afunilado são medidas a iniciar na projecção deste ponto até à aresta interior.
