Estruturas Monolíticas de Lanço e Patamar

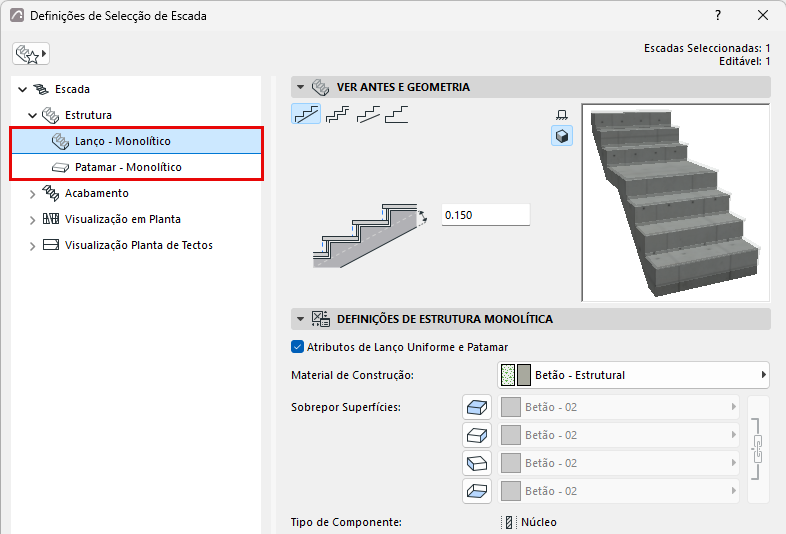

Estas definições estão disponíveis se escolher um tipo de estrutura Monolítico para o Lanço e/ou Patamar.

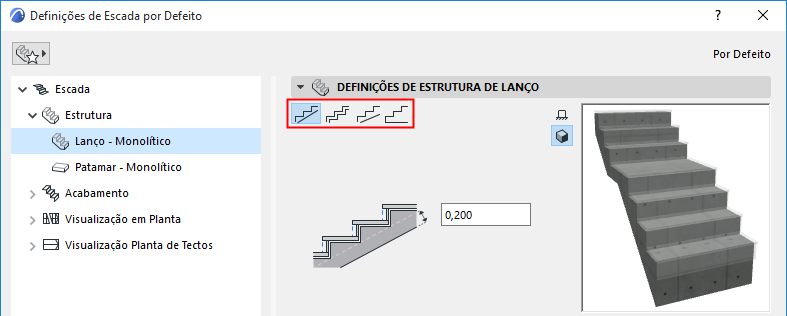

Estrutura de Lanço Monolítico: Escolher Forma

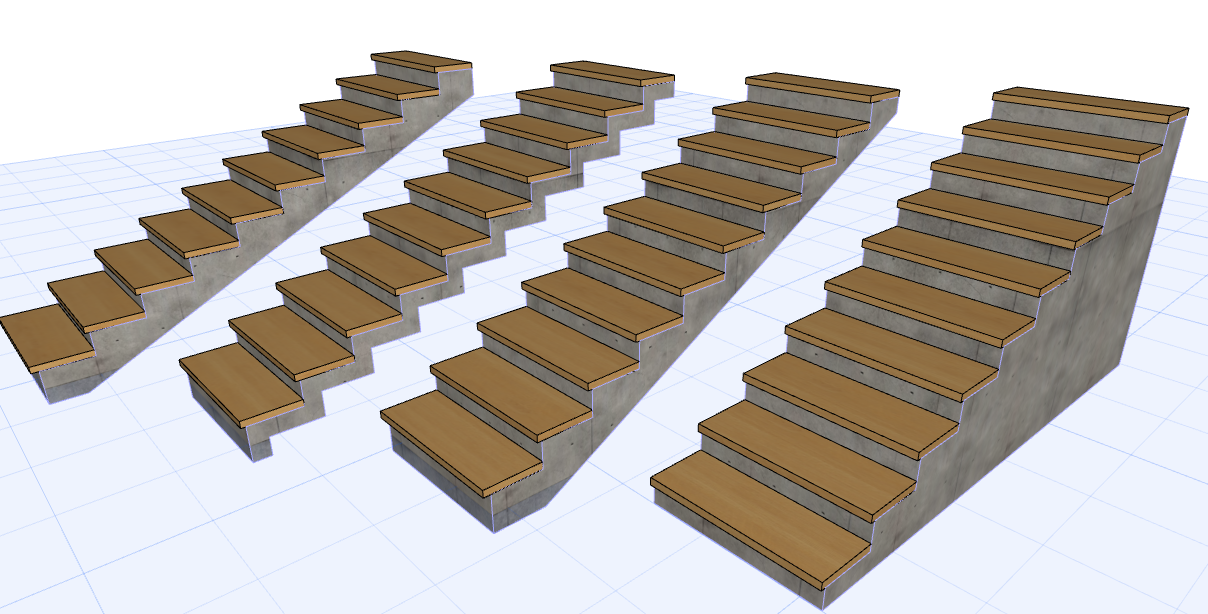

Use os quatro botões para escolher uma forma para a base de um lanço Monolítico. A partir da esquerda:
Abaixo, insira valores para as variáveis de espessura/afastamento, conforme aplicável. Tenha em atenção o feedback na janela de Previsualização.
Definições de Estrutura Monolítica

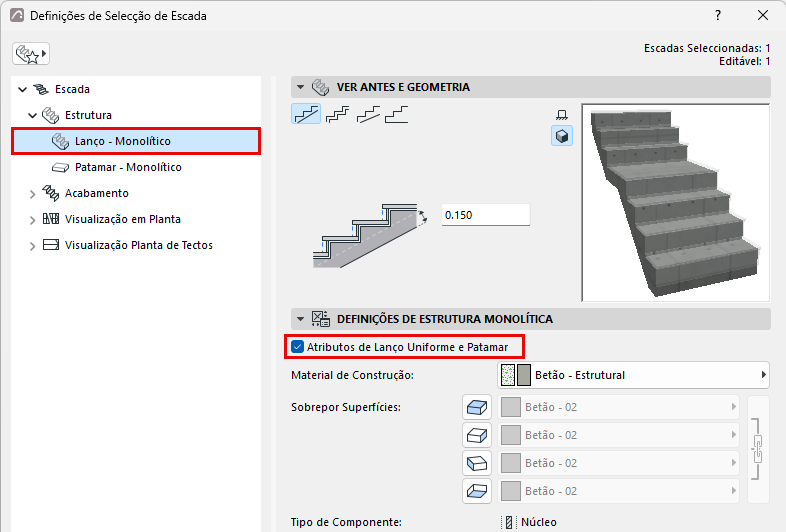

Use este painel para definir atributos, incluindo o Material de Construção, para o Lanço Monolítico / Patamar Monolítico.
O tipo de Componente para uma estrutura de escada Monolítica é sempre "Núcleo". Isto é relevante para a Visualização da Estrutura Parcial em vistas 3D, onde pode optar por mostrar ou esconder elementos com base no respectivo tipo de componente.

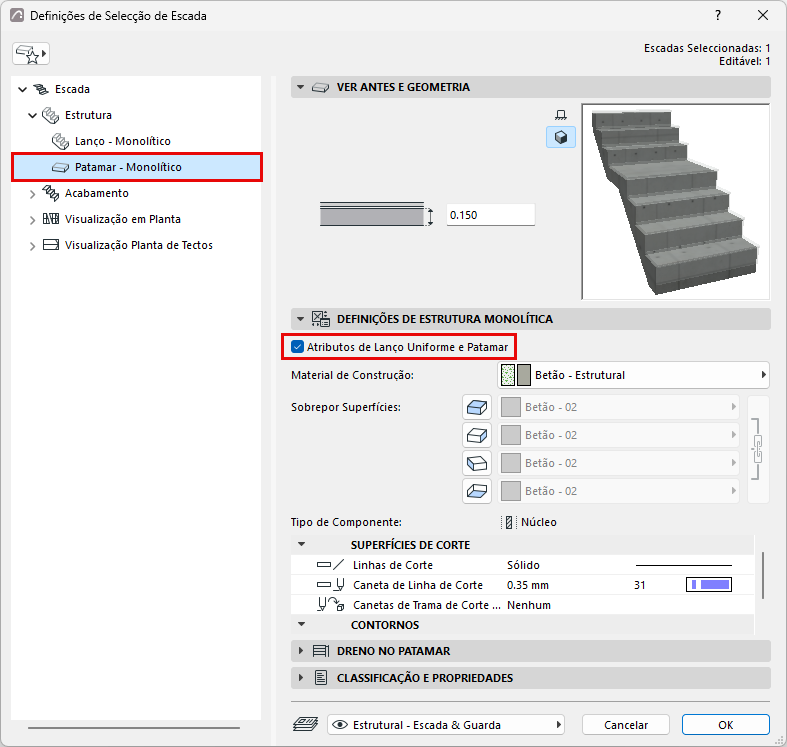

Assinale Acabamento Uniforme no Lanço e Patamar para aplicar os mesmos atributos a ambas as estruturas Monolíticas (Lanço e Patamar).

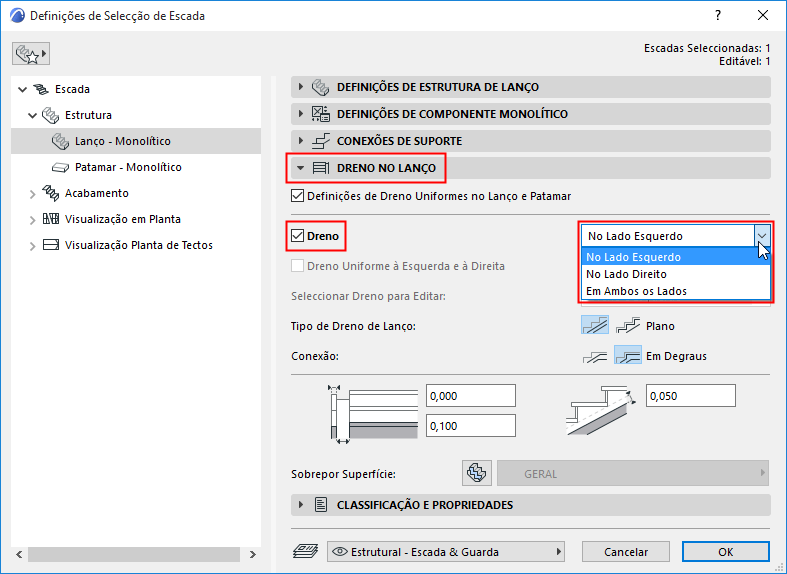

Dreno no Lanço/Dreno no Patamar
Este painel está disponível apenas para estruturas Monolíticas.

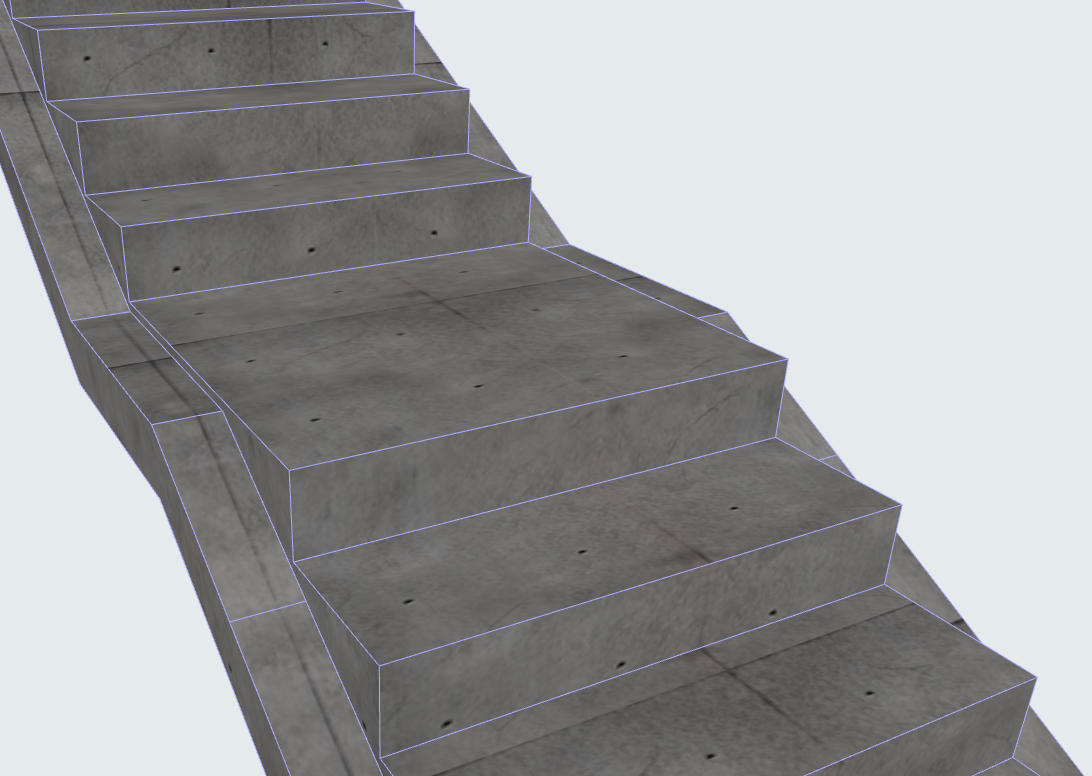

Assinale Dreno para colocar um Dreno do lado esquerdo e/ou direito da estrutura de Escada (disponível para Lanço e Patamar).
Assinale Definições de Dreno Uniformes em Lanço e Patamar para aplicar as definições às duas estruturas de Escada.
Para Dreno no Lanço:
- Escolha Tipo de Dreno (Plano ou Em Degraus) para Lanço e Conexões. Esta definição será utilizada para o Dreno no Patamar, se existente.
Defina os valores de largura/profundidade de Dreno, conforme aplicável, e um afastamento opcional.
Se necessário, aplique uma sobreposição de Superfície ao Dreno.
