Lanço em Cantiléver e Estrutura de Patamar

Estas definições estão disponíveis se escolher um tipo de estrutura em Cantiléver para o Lanço e/ou Patamar.

Escolha um tipo de Componente em Cantiléver - p. ex., Suporte ou Bloco.

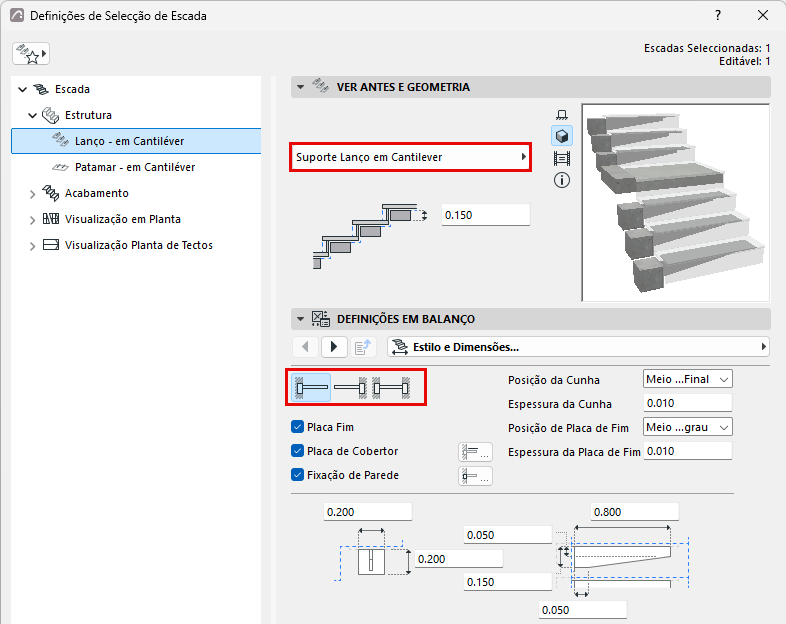

Utilize o Painel de Definições em Cantiléver para configurar a estrutura escolhida:

  • Coloque a estrutura em cantiléver à esquerda, direita ou de ambos os lados da Escada
  • Adicionar uma Placa de Cobertor opcional


Use o modo de edição para adicionar uma fixação de parede opcional para lanço ou patamar, conforme mostrado abaixo:

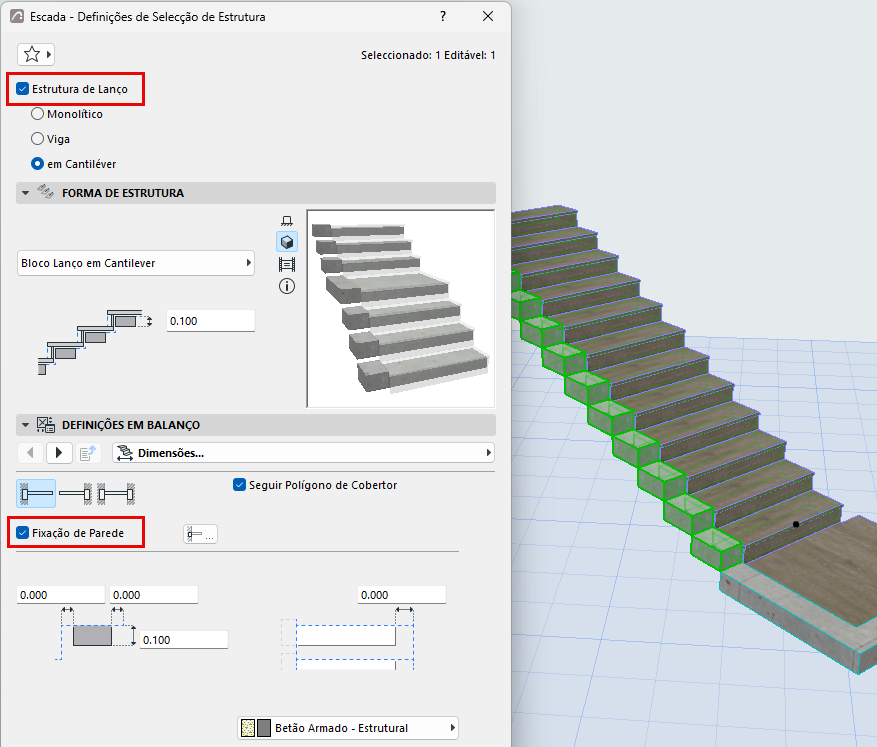

Figura 1. Adicionar fixação de parede à consola (seleccionar e editar a estrutura do lanço no modo Editar)

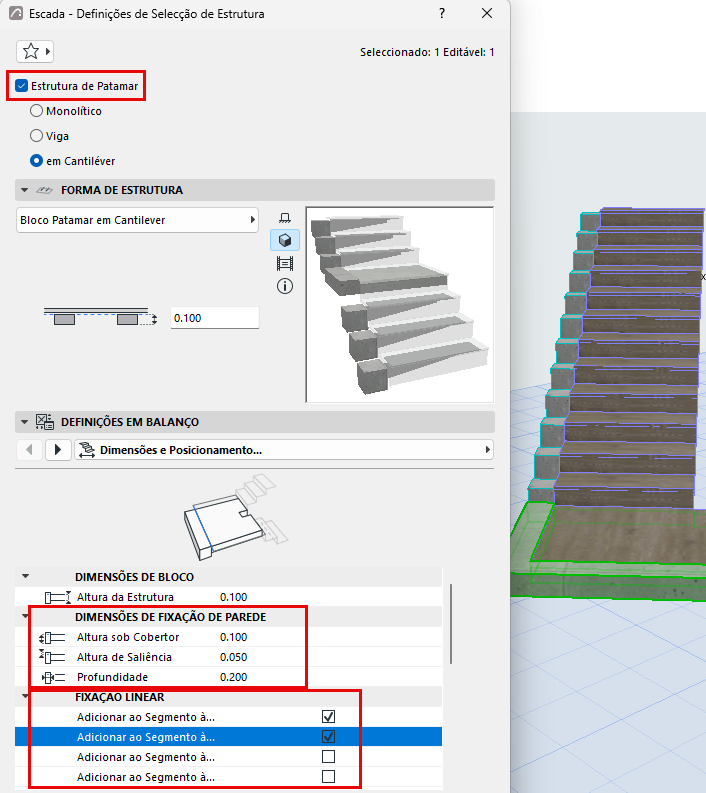

Figura 2. Adicionar fixações lineares aos segmentos de patamar em cantiléver (seleccionar e editar estrutura de patamar no Modo de Edição)

Definir componentes como Núcleo/Acabamento/Outro

Na secção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir as peças separadamente, desmarque "Tipos de Componente Uniformes".)

Definir tipos de componente desta forma permite-lhe controlar a sua visualização através da Visualização da Estrutura Parcial. Por exemplo, para visualizar vistas de coordenação apenas de estrutura, escolha "Apenas Núcleo" como a definição de Visualização da Estrutura Parcial da vista. Isto irá ocultar os componentes de escada que estão definidos como "Acabamento" ou "Outro".

A Visualização da Estrutura Parcial de componentes de escada é suportada em vistas baseadas no modelo 3D (p. ex., Cortes). Em Plantas dos Pisos e Plantas de Tectos, as escadas são visualizadas como símbolos e não são afectadas pela Visualização da Estrutura Parcial.
Nota: Para componentes de perfil, defina o respectivo tipo no Gestor de Perfis.
