Personalizar Subelementos para Escadas e Varões

As Escadas e Varões incluem subelementos GDL. Muitos subelementos predefinidos estão disponíveis por defeito, através dos diálogos de definições dos elementos e componentes. Cada um destes subelementos GDL pode ser configurado com o seu próprio Material de Construção e/ou Perfil Personalizado.

Para criar o seu próprio subelemento, pode personalizar um elemento Archicad e guardá-lo com um Objecto específico.

Para mais informações sobre esta função, veja Criar Itens de Biblioteca e Componentes Personalizados.

Para Escadas e Varões, use esta função para criar Cobertores e Espelhos personalizados (Escadas) e Painéis e Postes personalizados (Varões).

Seguem-se alguns exemplos.

Criar um Cobertor de Escada Personalizado

  1. Seleccione a Escada e entre no modo de Edição.

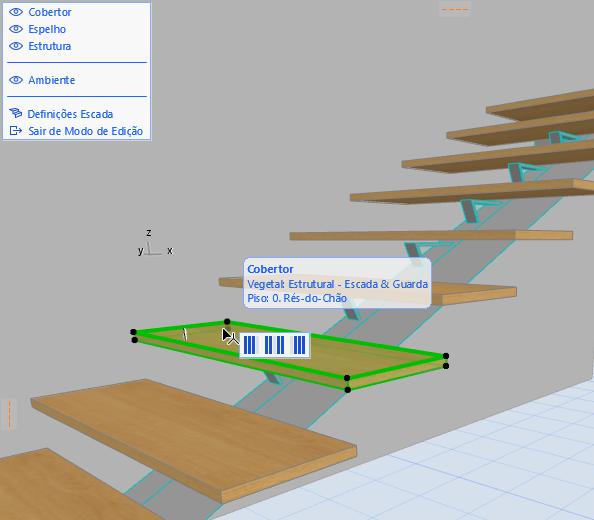

  2. Seleccione um Cobertor.

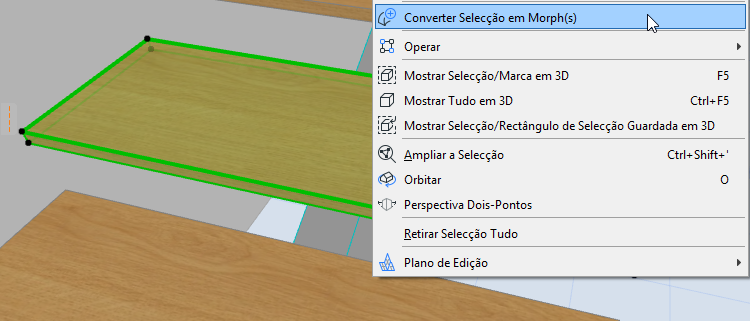

  3. No menu de contexto, use Converter Selecção em Morph(s). O subelemento seleccionado é, agora, um Morph e deixou de ser parte da sua Escada.
    Nota: também é possível começar por qualquer elemento Morph; não é necessário transformar, primeiro, um Cobertor existente num Morph.

  4. Sair de Modo de Edição.

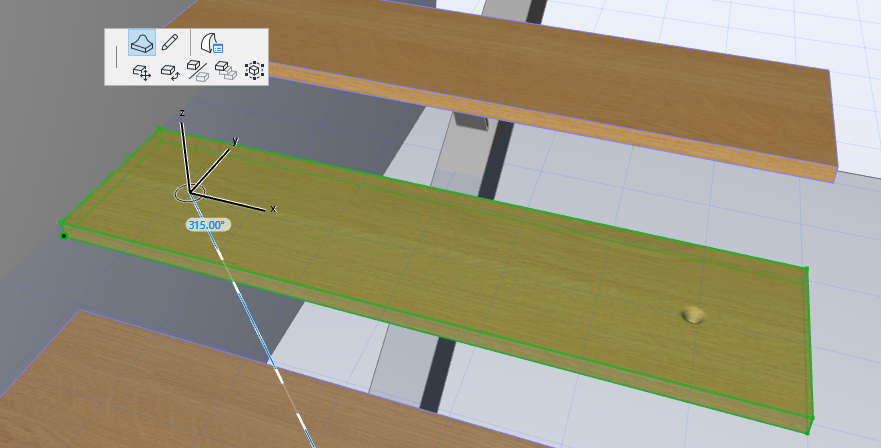

  5. Edite o Morph conforme necessário - aqui, use o comando Fazer Bojo para criar pequenos nichos em cada extremidade.

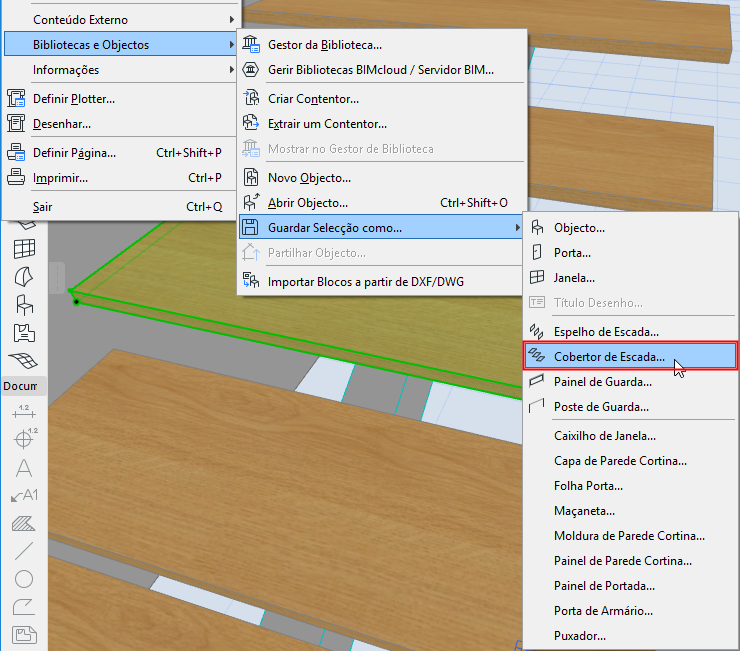

  6. Com o Morph seleccionado, use Ficheiro > Bibliotecas e Objectos > Guardar Selecção como...

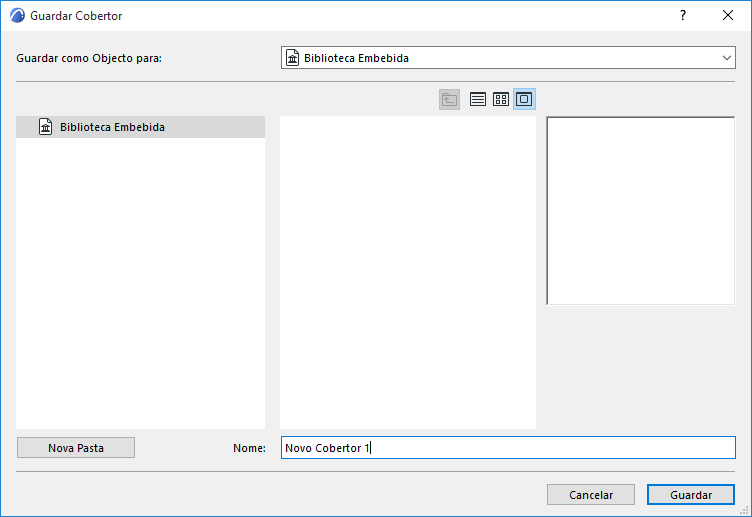

  7. Seleccione Cobertor de Escada como o subtipo predefinido e guarde-o na Biblioteca Embebida.

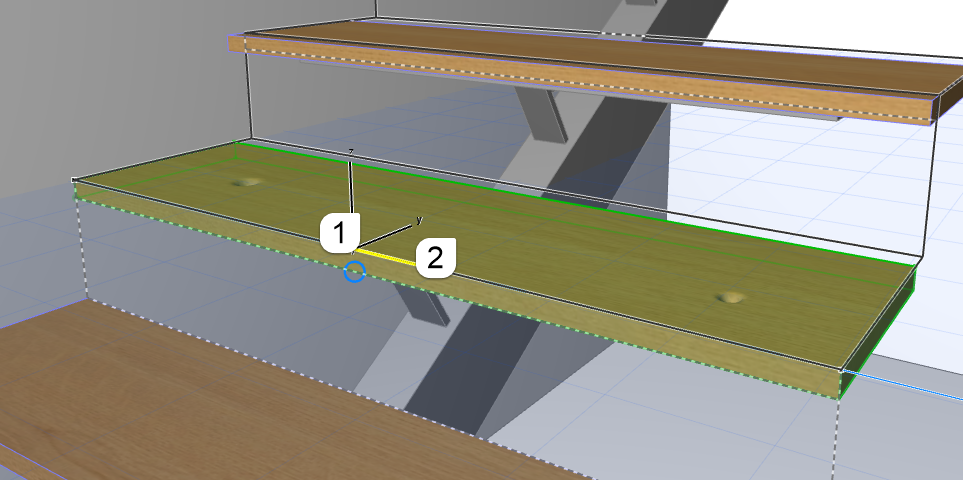

  8. Aparece um feedback fantasma tipo Escada para o ajudar a orientar o novo objecto Cobertor:
    • Clique uma vez para definir o ponto central da aresta de topo do Cobertor (sem avanço)
    • Clique uma segunda vez, na aresta, para definir a sua posição horizontal.


      Clique no Ponto Central do Cobertor e, depois, na Aresta do Cobertor para Definir a Posição

  9. Seleccione a Escada e abra as Definições de Cobertor.

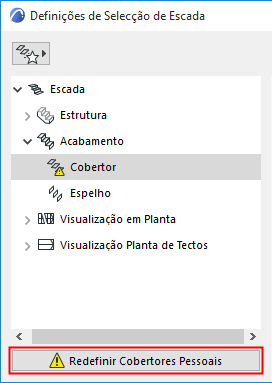

  10. A caixa de diálogo indica um Cobertor personalizado, uma vez que o Cobertor que converteu em Morph está agora em falta. Clique no botão Redefinir Cobertores Personalizados para resolver esta questão.

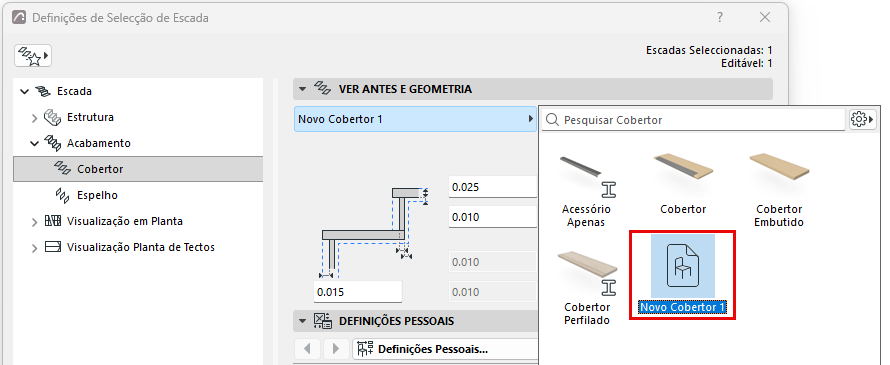

  11. O novo Cobertor personalizado está disponível no menu pop-up: seleccione este Cobertor para o aplicar a toda a Escada.
