Colocar Guarda Associativa

Por defeito, uma Guarda nova é definida para ser associativa a outro elemento de modelo. As Guardas Archicad podem ser associativas a uma ou mais Escadas, Lajes, Paredes, Coberturas ou Malhas.



Isto significa que, se qualquer destas geografias dos elementos for modificada (como a Escada na qual colocou a Guarda), a geometria da Guarda associada move-se com ela. Se apagar o elemento ascendente, a Guarda também é apagada.

Pode associar uma Guarda aos seguintes elementos:

  • Escada (a Guarda é associada à Cercadura da Escada)

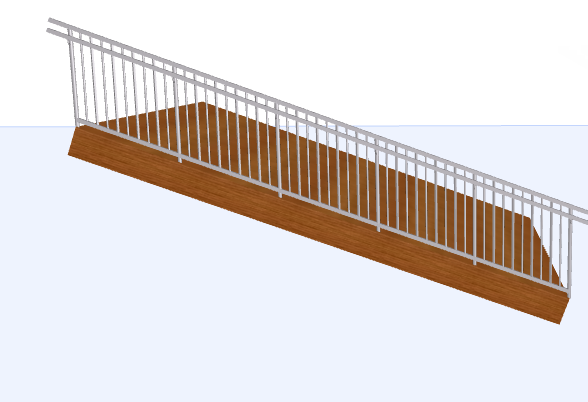

  • Plano de Referência de Laje e Cobertura

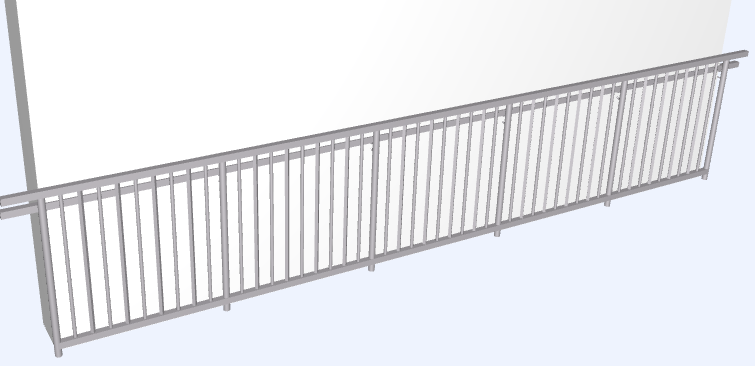

  • Linha de Referência de uma Parede

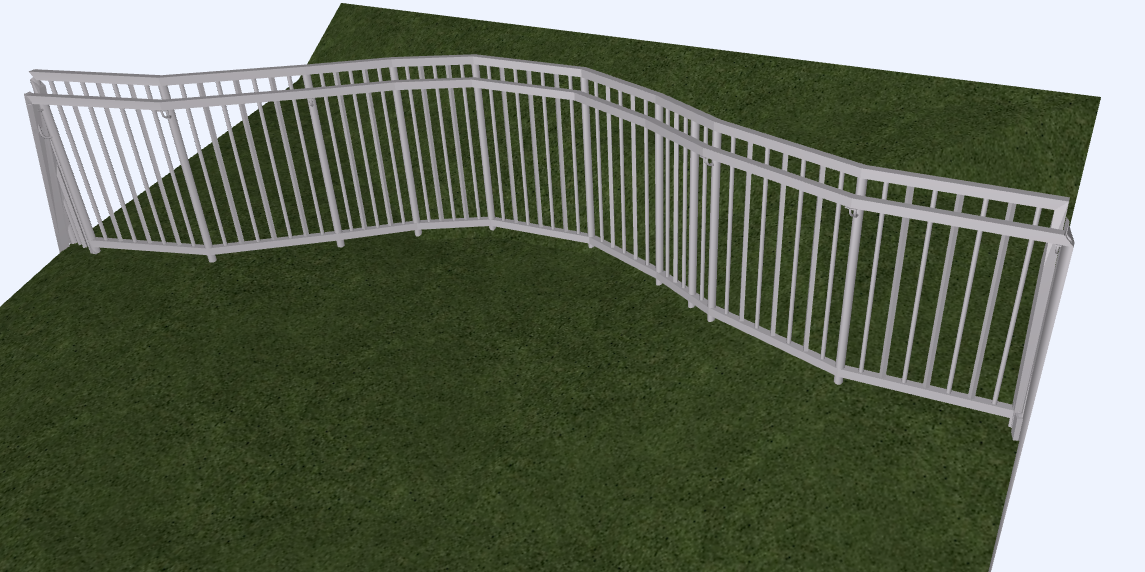

  • Nós e cumeeiras de uma Malha (p. ex., vedações)




    Associar Guarda a Elementos do Modelo 3D

    Ver os exemplos abaixo.

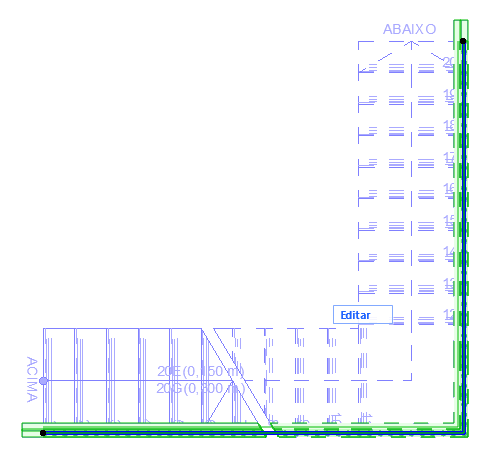

Guarda Associativa numa Escada

  1. Active a Ferramenta Guarda na Barra de Ferramentas ou Caixa de Informações.

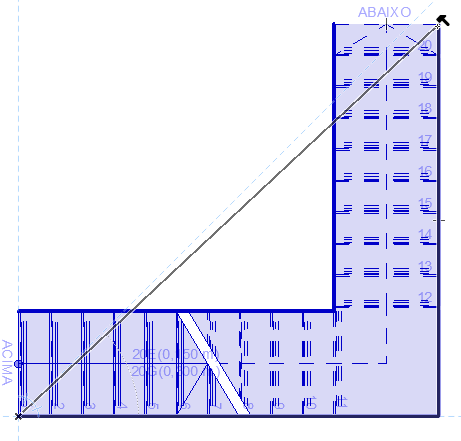

  2. Clicar em ambas as extremidades da linha de Cercadura da Escada, que é realçada durante a entrada da Guarda associativa.


  3. Faça duplo clique para completar a Guarda, que é associada à Escada. A Guarda segue automaticamente as alterações à linha de cercadura da Escada (curvar/endireitar uma aresta, inserir/remover um Nó).

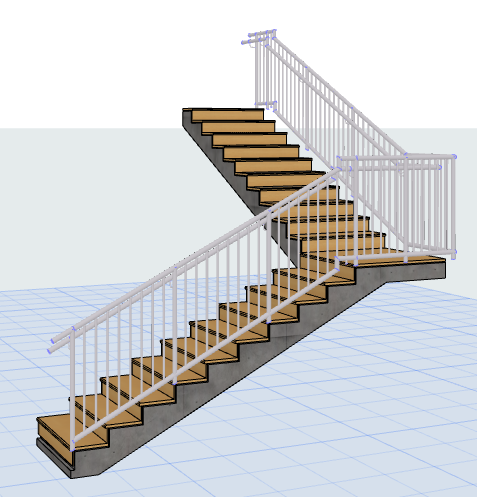

    Guarda Associativa a Escada

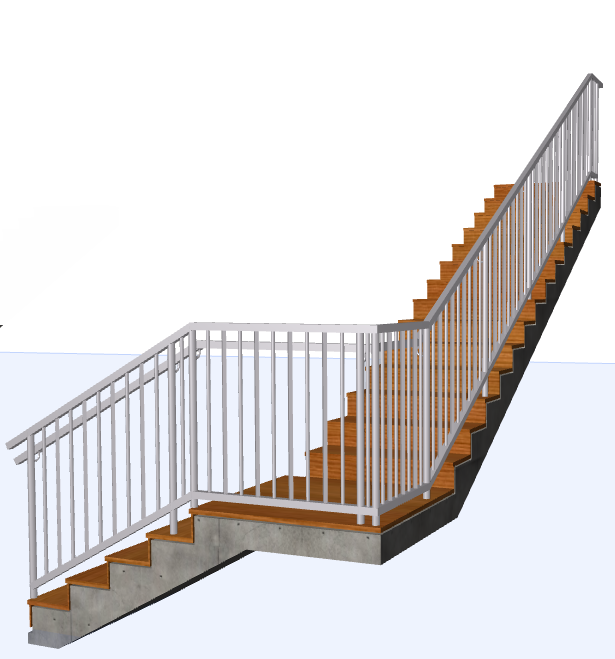

Adicionar Guarda Automaticamente a Nova Escada

Antes de colocar uma Escada, pode escolher adicionar-lhe uma Guarda automaticamente: clique numa ou em ambas as opções "Adicionar Guarda" na Caixa de Informações de Escada. Desta forma, coloca dois elementos de uma só vez (Escada e Guarda).




Caixa de Informações de Escada: Adicionar Guarda(s) ao Colocar uma Escada (Direita, Esquerda, Ambos os lados)

Guarda Associativa numa Laje

  1. Active a Ferramenta Guarda na Barra de Ferramentas ou Caixa de Informações.
  2. Clique num nó da Laje.
  3. Mova o cursor para outro nó e passe o cursor sobre ele.

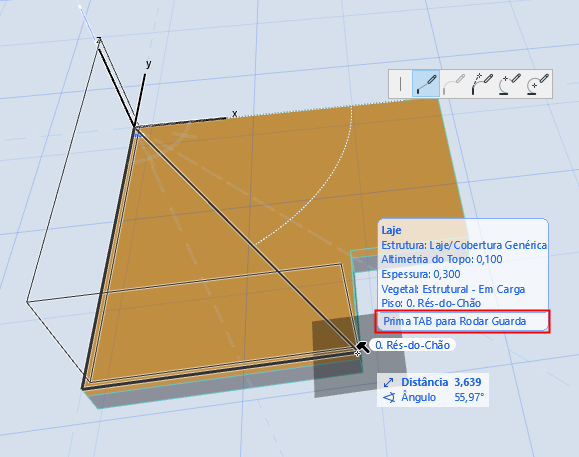

  4. Clique em Tab para ver o feedback para os percursos de Guarda alternativo:

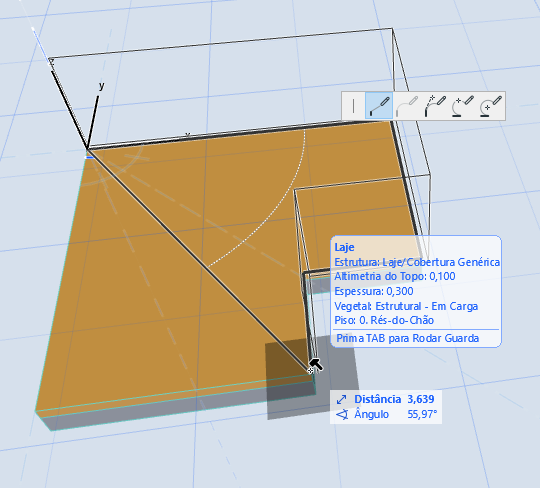

    Prima Tab para Escolher o Percurso da Guarda em Volta da Laje

  5. Faça duplo clique para colocar a Guarda, que é associada à Laje.

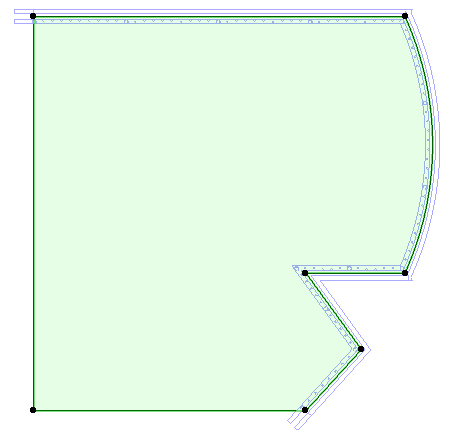

    A Guarda Associada Segue as Edições da Laje "Ascendente"

Rodar Segmento (Redefinir Polilinha da Guarda)

Se a Guarda estiver associada a uma parte do elemento polígono, pode rodar-se para outras partes do elemento ascendente.

Nota: esta opção só está disponível se o elemento ascendente for um polígono (p. ex., uma Laje). Não está disponível para Guardas numa Escada.

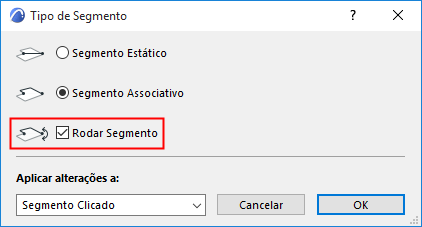

Para um Segmento de Guarda seleccionado, use o controlo da palete de contexto do Tipo de Segmento. Assinale o controlo Rodar Segmento para rodar a Guarda para outra parte do elemento polígono ascendente:

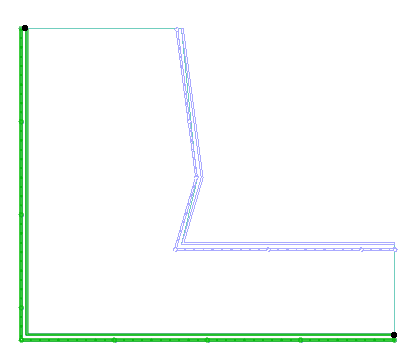

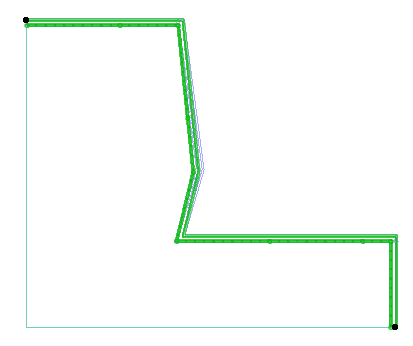

Rodar Segmento de Guarda Com o Elemento Polígono Ascendente

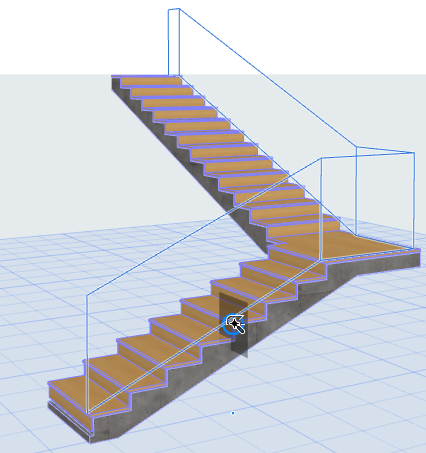

Guarda Associativa com Vara Mágica

Coloque Guardas em elementos associados (Escada, Laje, Morph, Parede, Cobertura) com a Vara Mágica.

Com a Ferramenta Guarda activa, prima a Barra de Espaço e, depois, clique em qualquer elemento para traçar automaticamente a sua aresta ou forma de polígono e colocar uma Guarda associada.
