Colocar um Pilar

Antes de colocar um Pilar, vá para Definições de Pilar para ajustar a sua geometria de núcleo, altura, posicionamento e cortes de fim.

Ver Definições da Ferramenta Pilar: Pré-visualização e Posicionamento

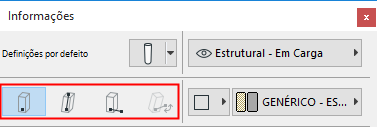

Para colocar um Pilar, escolha um dos quatro Métodos de Geometria (métodos de input) da Caixa de Informações.



Pilar Simples



Coloque o Pilar (recto o inclinado) com um clique. O eixo da Pilar será projectado desde a Planta.

Para um Pilar inclinado, veja Criar um Pilar Inclinado.

Inserção de Pilar com Dois Cliques

Utilize este método para definir livremente a inclinação do pilar durante a inserção.

Não há necessidade de definir um ângulo de inclinação antes da inserção.


  1. Clique para colocar a base do Pilar.
  2. Clique de novo para completar o Pilar.
  • O segundo clique define o ângulo de inclinação do Pilar e a sua altura (na janela 3D).

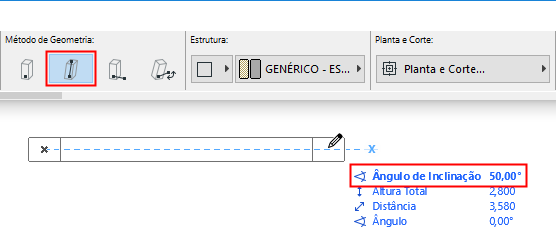

  • Em Planta, a altura é fixa e definiu o ângulo de inclinação graficamente (conforme apresentado no Orientador.)

  • Na janela 3D, pode vincular a elementos existentes, e/ou clicar em Shift para restringir a entrada a um plano de edição.

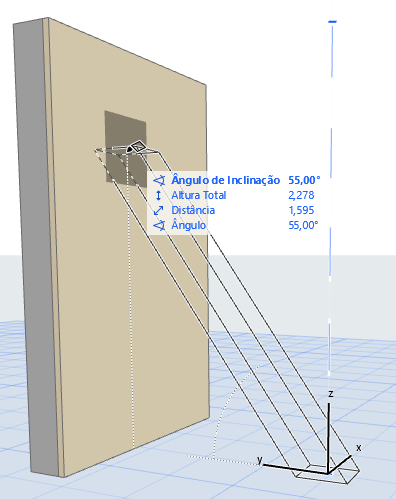

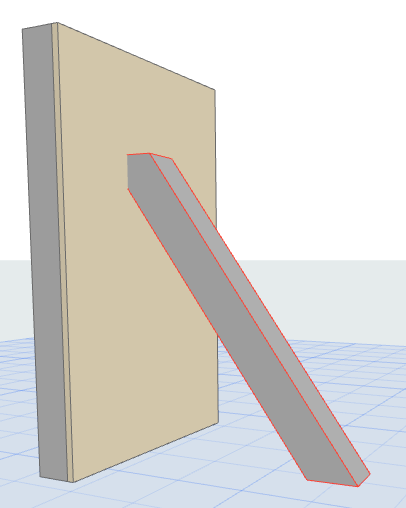

    ColumnInput3D_1.png     ColumnInput3D_2.png

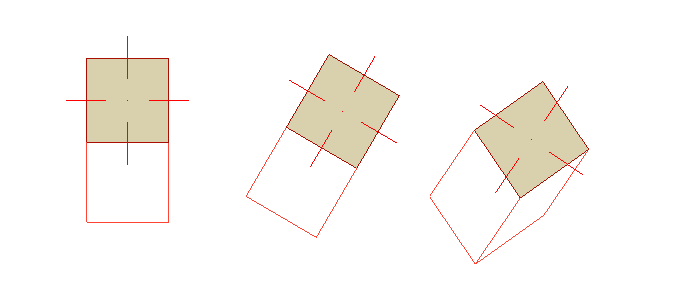

Pilar Rodado


  1. Clique para colocar a base do Pilar.
  2. Volte a clicar para definir o seu ângulo de rotação.

Inclinado e Rodado

Pilar inclinado apenas.


  1. Clique para colocar a base do Pilar.
  2. Volte a clicar para definir o seu ângulo de rotação.
  3. Revolva-o em volta do seu eixo de inclinação e clique para concluir.
