Visualização da Abertura em 3D

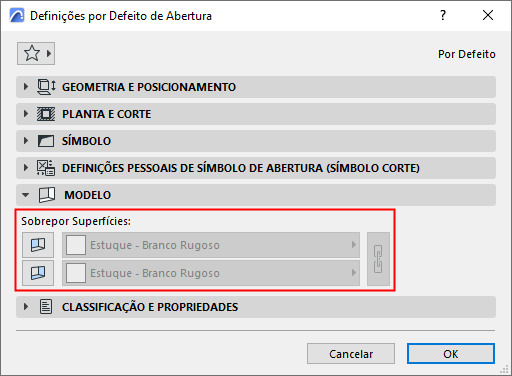

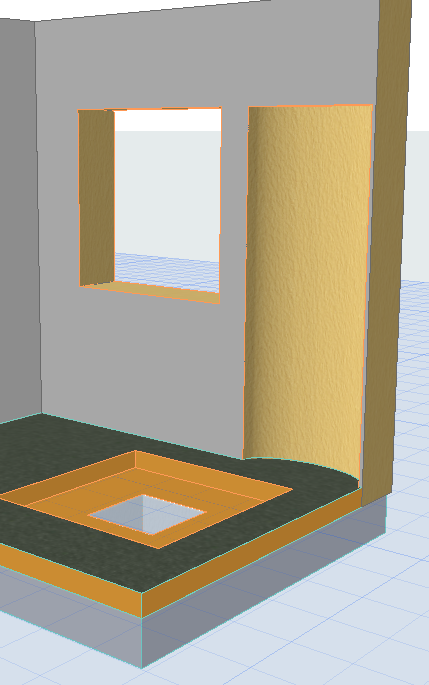

Por defeito: a Abertura apresenta a superfície do elemento anfitrião, sem qualquer sobreposição.

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Sobrepor Superfície de Abertura

Se necessário, pode aplicar uma superfície diferente para a extrusão da Abertura e/ou as extremidades.

  • Extrusão: os lados do corpo da Abertura, onde corta através dos elementos anfitriões
  • Fins: uma ou duas extremidades de um corpo de Abertura limitada, onde se encontra mas não corta através do elemento anfitrião (por exemplo, nicho ou reentrância).
  1. Seleccione a Abertura
  2. Abra o controlo Sobrepor Superfícies
    • na Caixa de Informações, ou
    • no Painel do Modelo de Definições de Abertura
  3. Active a comutação das superfícies de extremidades e/ou da superfície de extrusão
  4. No pop-up, escolha o tipo de superfície pretendido.
    Nota: clique no ícone de cadeia ("Vincular Superfícies") para aplicar a mesma superfície nas extremidades e extrusão.

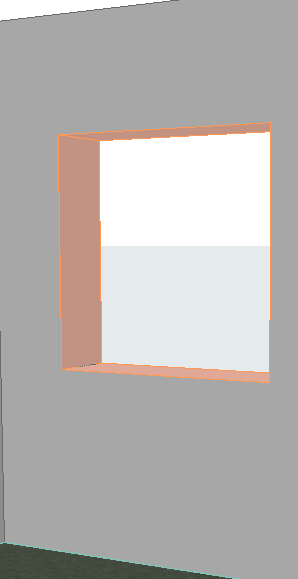

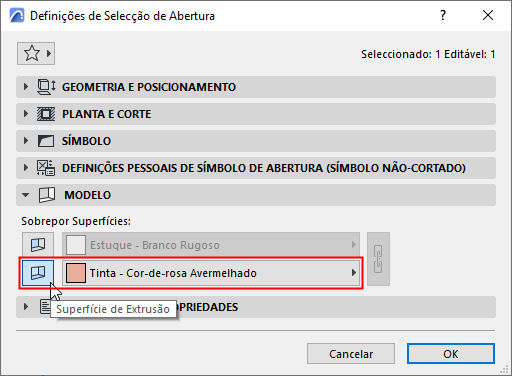

    OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

    Sobrepor superfície de Abertura - extrusão

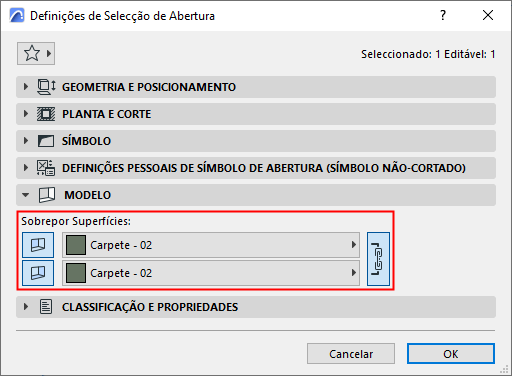

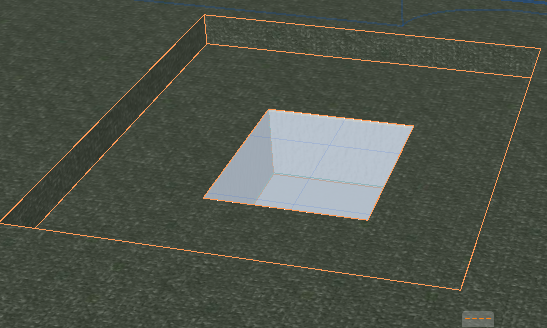

    OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

    Sobrepor superfícies de abertura - extrusão e extremidade

Tópico relacionado

Superfície de abertura no Mapa da Superfície
