Criar Aberturas a partir da Selecção

Assista o vídeo

Utilize este comando para transformar elementos de construção seleccionados em Aberturas.

Um elemento seleccionado vai transformar-se numa Abertura se colidir com um elemento elegível (Parede, Laje, Malha, Viga).

Por exemplo: Morphs, Elementos MEP e Elementos de Escada (com altura livre activa) são tipicamente transformados em Aberturas.

Por exemplo, um ficheiro importado pode conter um Morph de múltiplos pisos a representar vazios mecânicos.

1. Seleccione o elemento (aqui, o Morph).
2. Utilize o comando Criar Aberturas a partir de Selecção

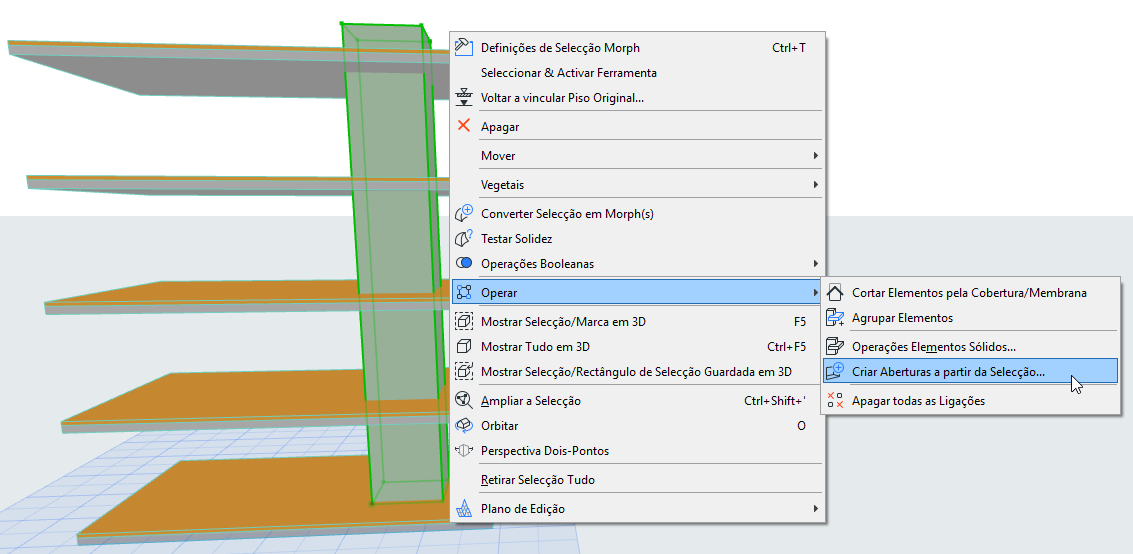

   • no menu de contexto
   • a partir da barra de ferramentas MEP
   • no menu Modelação > Conectar

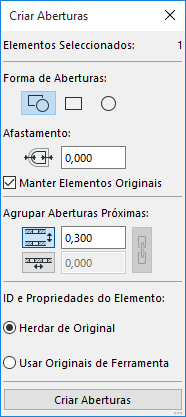

3. Defina as opções na palete emergente, depois clique em Criar Aberturas no fundo da palete.



Forma

• Automático: as Aberturas vão corresponder o máximo possível à geometria do elemento original
• Rectangular ou Circular

Afastamento

Opcionalmente, adicione um afastamento à Abertura.

Manter Elementos Originais

Anule a selecção para apagar os elementos originais.

Agrupar Aberturas próximas

Seleccione esta opção para agrupar Aberturas mais próximas do que a distância de tolerância aqui definida.

• Agrupar longitudinalmente: pode ser útil em Paredes paralelas próximas ou Lajes sobrepostas.
• Agrupar lateralmente: por exemplo, com tubagens MEP, nas quais os tubos paralelos estão muito próximos entre si.

Se não seleccionar esta caixa, é criada uma Abertura separada em cada elemento anfitrião.

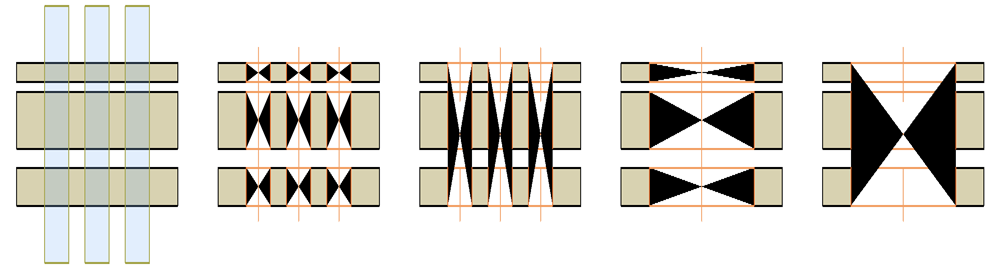

Parede original e elementos Morph	Ambas as opções de agrupamento desactivadas (sem agrupamento)	Agrupar longitudinalmente Aberturas próximas	Agrupar lateralmente Aberturas próximas	Ambas as opções de agrupamento activadas

ID de Elemento

Para o(s) elemento(s) de Abertura criado(s) de novo:

• Mantenha a ID do elemento original (p. ex., MORPH-002), ou
• Atribua uma nova ID baseada nas predefinições da Ferramenta Abertura
