Guardar Elementos 2D como Rótulo

Utilize esta função para criar o seu próprio Rótulo do Símbolo, composto por qualquer combinação de símbolos ou texto personalizado, incluindo Texto automático.

1. Utilize a ferramenta de Texto para colocar uma caixa de texto.

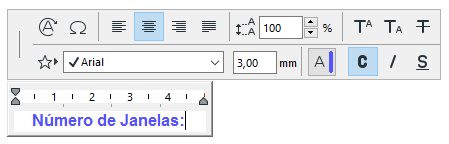

2. Insira o texto pretendido.

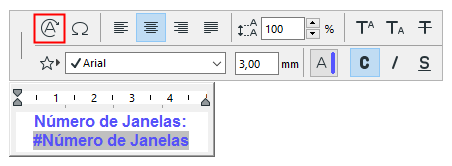

   Utilize o Texto automático, conforme for necessário, para visualizar informações específicas do elemento (p. ex., #NumberofWindows).

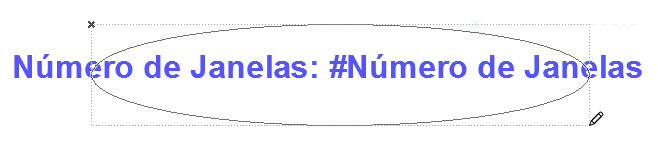

3. Se o Rótulo tiver de ter uma moldura, utilize uma ferramenta 2D (p. ex., ferramenta Linha) para criar uma moldura de qualquer formato em volta do texto.





   Dica:

   • Se o rótulo incluir Texto automático, considere o tamanho estimado do Texto automático resultante (p. ex., número de dígitos ou comprimento do texto esperado) e desenhe a moldura de forma correspondente.
   • Poderá ser útil fazer coincidir o ponto central do bloco de texto e o elemento de moldura, assim como utilizar um ponto de inserção central para o bloco de texto.

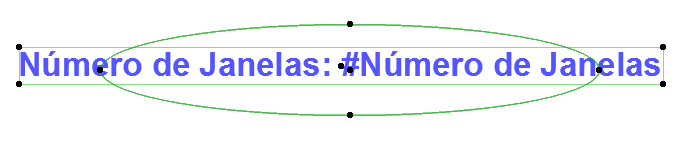

4. Seleccionar Todos os Elementos 2D.

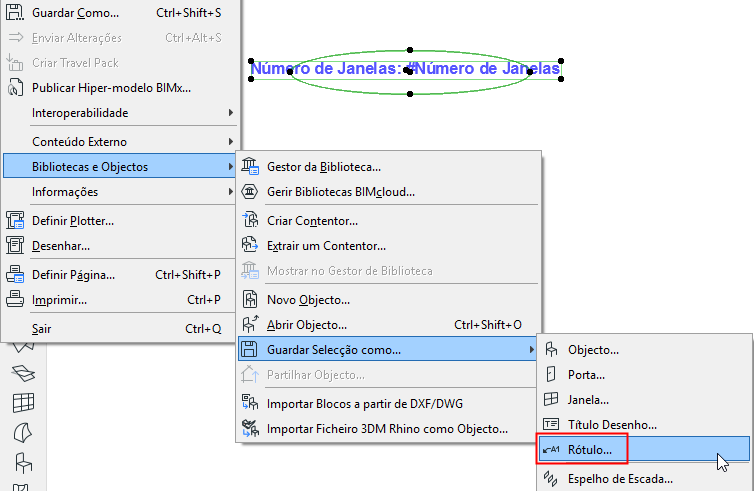

5. Use Ficheiro > Bibliotecas e Objectos > Guardar Selecção como e escolha Rótulo.

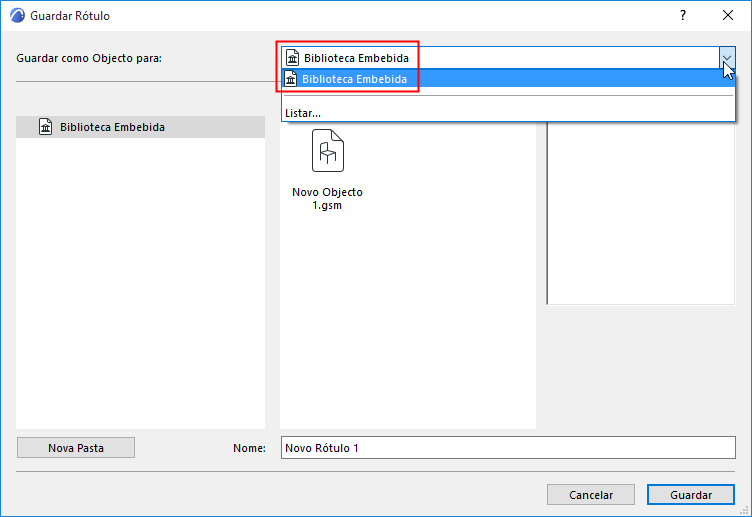

6. Na caixa de diálogo Guardar Rótulo que aparece, introduza um nome e escolha a localização da pasta desejada para o objecto:
   • Biblioteca Embebida (Escolha por defeito. Recomenda-se que guarde objectos específicos do projecto, personalizados na sua Biblioteca Embebida.)
   • Uma biblioteca BIMcloud que foi adicionada ao projecto
     Nota: Em Teamwork, tem de reservar a pasta da Biblioteca da BIMcloud antes de guardar algo nela.
   • Uma biblioteca vinculada

     Opcionalmente, clique em Nova Pasta para criar um nova pasta dentro da pasta da biblioteca seleccionada.





7. A caixa de diálogo Alterar Definições Básicas do Rótulo aparece. Aqui, pode definir as novas Tramas e Canetas do Rótulo. Mesmo após colocar o Rótulo, pode ajustar com precisão estes atributos em Definições do Rótulo.

   Para adicionar informação ao novo Rótulo (por exemplo, palavras-chave que facilitem a procura), clique em Alterar Detalhes em baixo, à esquerda.

8. Clique em OK para fechar o diálogo.

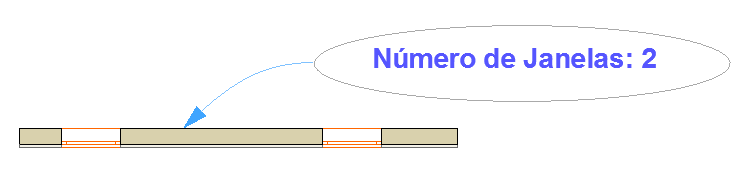

9. Coloque o novo Rótulo. Se associado a um elemento, a sua informação do Texto automático é apresentada conforme aplicável.





Exemplo: Rótulo do Símbolo de Vidro Fixo

Neste exemplo, o rótulo personalizado consistem num desenho simples para indicar vidro fixo. Este rótulo não tem moldura.

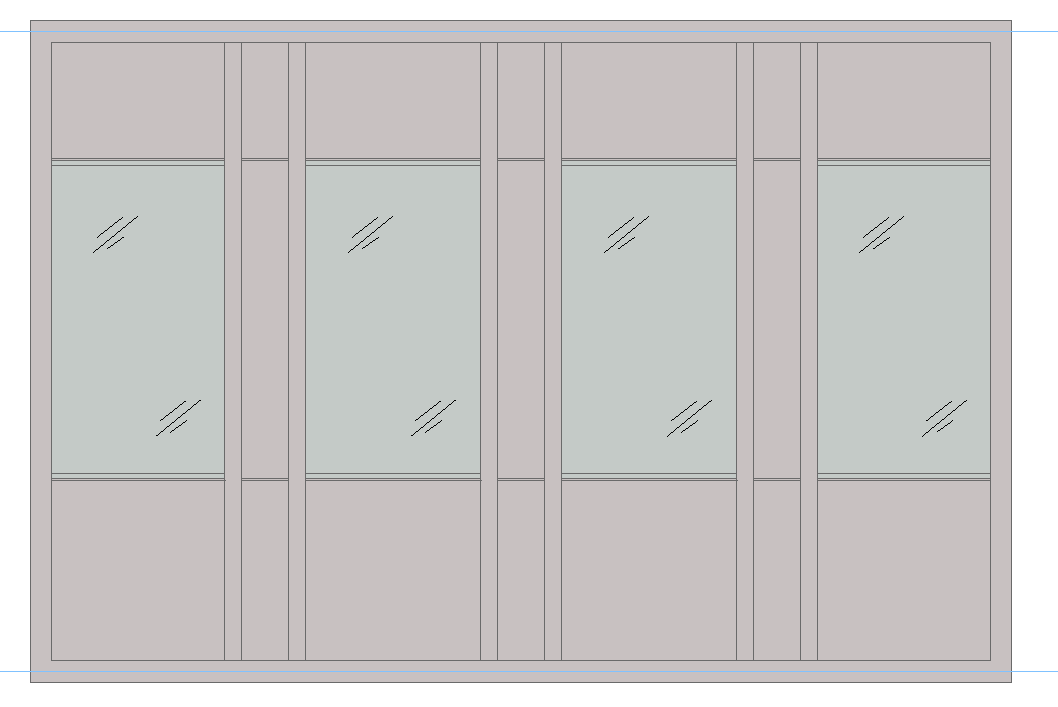

É aplicado a todos os painéis de vidro fixo de uma Parede Cortina (utilizando Documentação > Anotação > Rotular Componentes de Elementos Seleccionados).

Ver também Rotular Paredes Cortina.
