Guardar Portas e Janelas com Formato Personalizado

Utilize este método para criar uma porta ou janela com uma forma personalizada.

Para formas rectangulares, ver Guarde Portas e Janelas Rectangulares de Elementos Modelo 3D.

Neste processo deve criar

uma forma personalizada que servirá como porta/janela em si e
outra forma que servirá de vão ou nicho no qual a porta/janela personalizada será colocada.

A forma do vão é definida por uma laje ou cobertura desenhada livremente à qual é depois atribuída uma ID de Vão de parede ou Nicho de parede. Lajes e coberturas com estas IDs serão visualizadas como um vão ou um nicho na parede. Wallhole e Wallniche são comandos GDL, utilizados para criar aberturas ou nichos na parede.

Para guardar uma porta ou janela com forma personalizada, faça o seguinte:

Crie o modelo 3D da sua janela ou porta de forma livre, tal como descrito na secção anterior.
Ver Guarde Portas e Janelas Rectangulares de Elementos Modelo 3D.
Utilizando a ferramenta Laje ou Cobertura, crie outro elemento cujo contorno corresponda ao contorno exterior do vão de parede ou nicho de parede pretendido.
Seleccione esta laje ou cobertura, e abra a caixa de diálogo de definições.

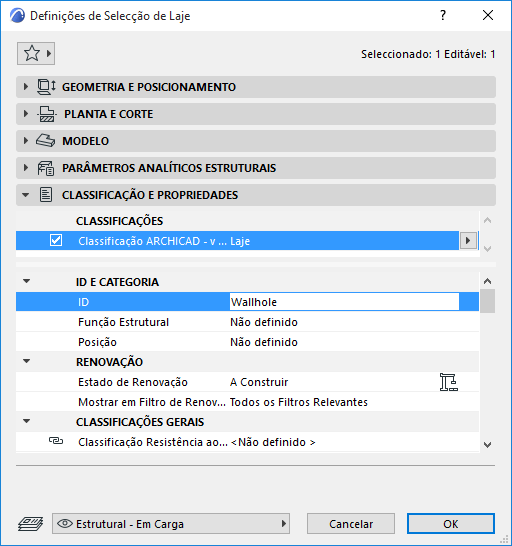

Vá ao painel Classificação e Propriedades e altere o campo ID para Buraco na parede se quiser fazer um buraco e Nicho na parede se quiser fazer um nicho na parede.
Nota: o elemento de tipo Vão da Parede - independentemente da sua espessura - irá sempre trespassar a parede na qual é colocado. No entanto, o elemento de tipo Nicho de Parede, irá penetrar na Parede, numa extensão que depende da sua espessura, conforme estabelecido nas Definições de Laje/Cobertura. Se estiver a fazer um Nicho de Parede, certifique-se de que define a espessura do elemento com o valor pretendido.
Mova o elemento de Vão da Parede (Nicho de Parede) para os seus elementos de janela personalizados.
Seleccione todos os elementos que irão compor a sua porta/janela em forma personalizada: isto é, os elemento(s) da porta/janela e o elemento do vão/nicho.
Guarde a selecção utilizando o comando Ficheiro > Bibliotecas e Objectos > Guardar Selecção como e escolha Janela ou Porta.

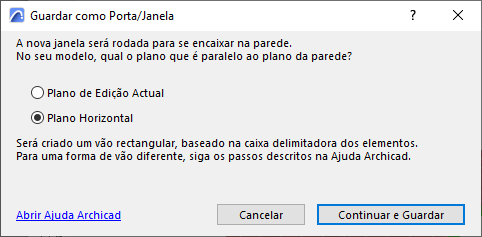

É-lhe pedido para especificar que plano do modelo representa o plano de parede anfitrião (plano de alçado), dentro do qual a nova Porta/janela será rodada ou o plano de edição actual ou o plano horizontal. (Isto é significante se, por exemplo, está a gravar um elemento Morph editado que foi originalmente uma porta, e que não está, por isso, situado no plano horizontal do seu modelo.)

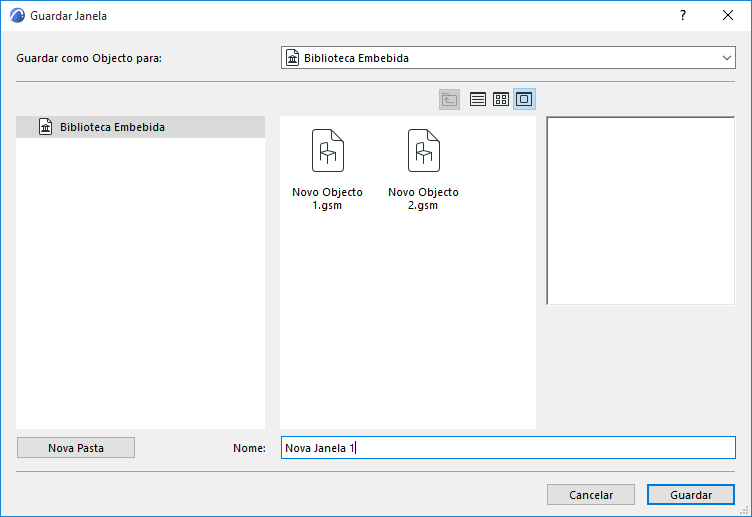

No diálogo Guardar Porta (ou Guardar Janela) que aparece, introduza um nome e escolha a localização da pasta desejada para a nova abertura:
- na Biblioteca Embebida (Escolha por defeito. Recomenda-se que guarde objectos específicos do projecto, personalizados na sua Biblioteca Embebida.)
- na Biblioteca da BIMcloud que foi adicionada ao projecto
- procurar uma biblioteca vinculada
  Clique em Nova Pasta para criar um nova pasta dentro da pasta da biblioteca seleccionada.
Clique em Guardar.

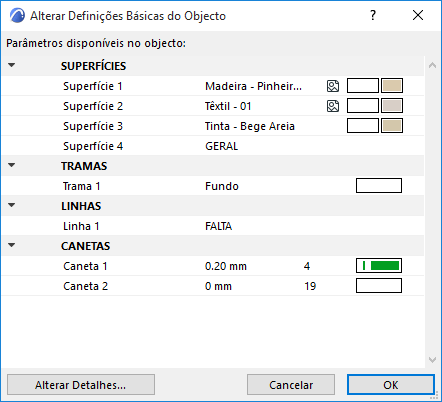

A caixa de diálogo Alterar Definições Básicas do Objecto aparece. Aqui, pode definir as Superfícies, Tramas e Canetas predefinidos do novo item de biblioteca.
Nota: Pode efectuar um ajuste preciso adicional destes atributos em Definições do Objecto após colocar o objecto.

Também, para adicionar informação ao novo item de biblioteca (por exemplo, palavras-chave para tornarem fácil a pesquisa nas Definições do Objecto ou no Portal BIM Components), clique em Alterar Detalhes no canto inferior esquerdo.
Clique em OK.
Coloque a Janela/Porta recentemente criada com a ferramenta Janela ou Porta. Note que o objecto criado pode ser alongado/encurtado, mas será distorcido nesta operação, porque não contém um script paramétrico.

Pode combinar mais lajes ou coberturas, para criar vãos ou nichos complexos. Já que é possível definir o ângulo de inclinação das coberturas, pode até abrir vãos não-perpendiculares nas paredes.

Para informações sobre a edição do item de biblioteca GDL resultante, ver Editar Itens de Biblioteca e Componentes Personalizados.
