Exemplo: Criar Moldura Pessoal ou Perfil de Tampa para Paredes Cortina

Supondo que pretende personalizar o perfil da sua Moldura de Parede Cortina ou adicionar uma Tampa personalizada. Siga estes passos:

  1. Utilizando elementos construtivos do Archicad, desenhe a Moldura de Parede Cortina personalizada na Planta ou na janela 3D.

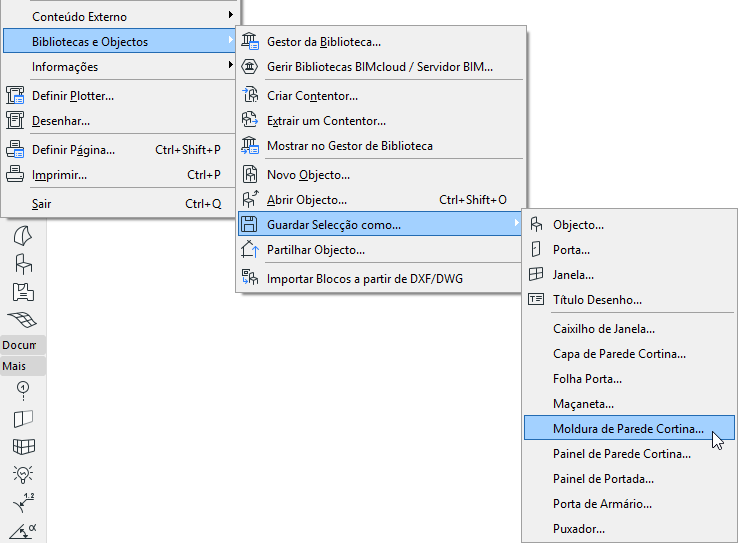

  2. Seleccione o(s) elemento(s) desenhado(s) e escolha Ficheiro > Bibliotecas e Objectos > Guardar Selecção como > Moldura de Parede Cortina.

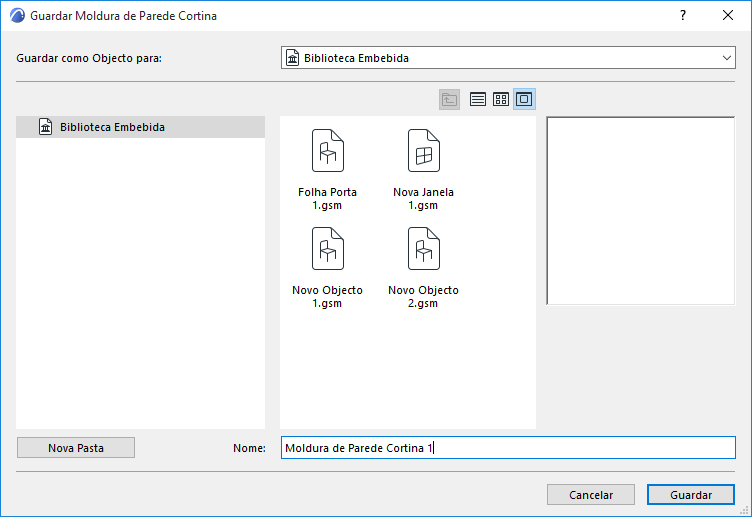

  3. Emerge a caixa de diálogo Guardar Moldura de Parede Cortina.

  4. Especifique um nome para o novo item de biblioteca e escolha a localização da pasta desejada na qual guardar:
    • na Biblioteca Embebida (Escolha por defeito. Recomenda-se que guarde objectos específicos do projecto, personalizados na sua Biblioteca Embebida.)
    • na Biblioteca da BIMcloud que foi adicionada ao projecto
      Nota: Tem de reservar a pasta da Biblioteca da BIMcloud antes de guardar algo nela
    • procurar uma biblioteca vinculada

      Clique em Nova Pasta para criar um nova pasta dentro da pasta da biblioteca seleccionada.

  5. Seleccione a Parede Cortina suja Moldura pretende personalizar.

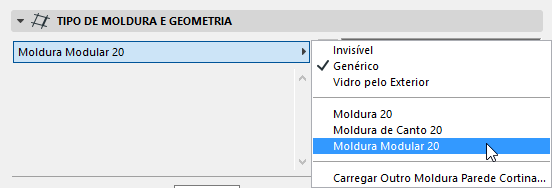

  6. Nas Definições de Selecção Parede Cortina (seja "Montante" ou "Travessa"), escolha Moldura Modular.

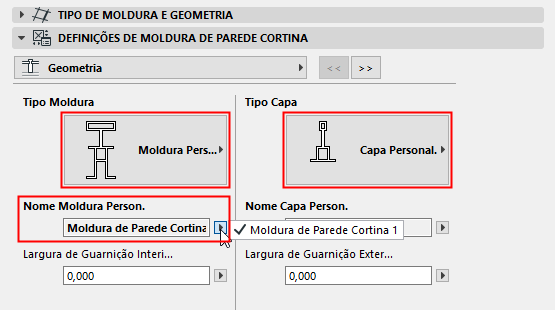

  7. No painel Definições de Moldura de Parede Cortina, seleccione "Moldura Pessoal" e/ou "Tampa Personalizada" a partir dos pop-ups Tipo.


Os itens de biblioteca personalizados que gravou são listados nos pop-ups abaixo.

Clique em OK para substituir as Molduras seleccionadas pelo(s) componente(s) personalizado(s).
