Colocar Portas e Janelas

As Portas e Janelas só podem ser inseridas em Paredes; não podem ser colocadas independentemente no Projecto.

Siga estes passos:

  1. Na Planta ou Janela 3D, active a ferramenta Janela ou Porta e escolha o objecto de Janela/Porta pretendido na biblioteca.

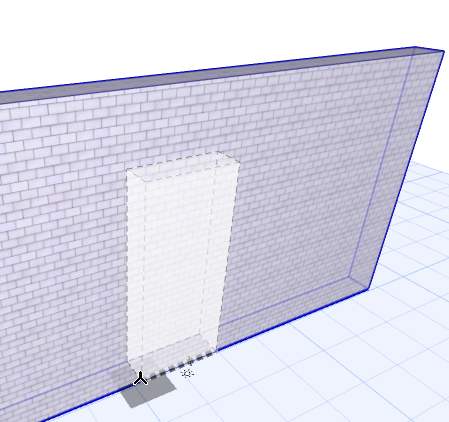

  2. À medida que move o cursor sobre a Parede alvo, verá uma previsualização da abertura na sua posição actual.

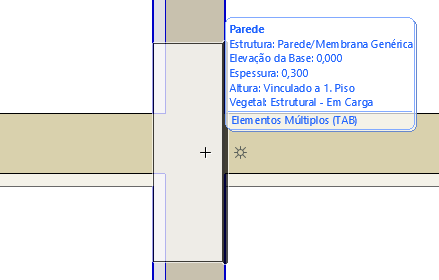

    Nota: se passar o cursor num local de intersecção de várias Paredes, clique no botão Tab para alternar entre elas, até que seja realçada aquela que pretende.

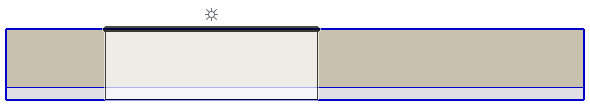

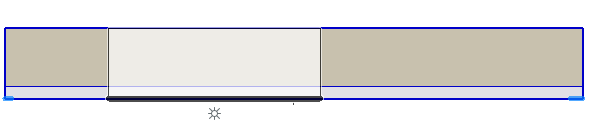

  3. O ícone do Sol e a linha espessa representam o "exterior" (lado da gola) da Parede

    Para mudar o lado da gola, basta mover o cursor para o lado oposto da Parede.




  4. Clique para colocar a abertura no local pretendido.

    O Ponto de âncora determina se irá colocar a Janela ou a Porta pelo seu ponto central ou pelos lados.

    Ao colocar a abertura numa Parede, pode alterar Métodos de Geometria enquanto trabalha (use o comando Ponto de Âncora na Caixa de Informações ou o respectivo atalho.)



    WindowCenterAnchor.png     WindowSideAnchor1.png

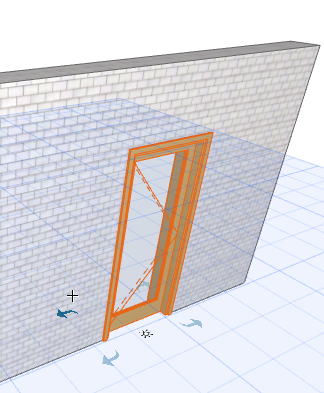

  5. A seguir, irá escolher a direcção de abertura: para dentro ou para fora da parede, à direita ou à esquerda: todas as possibilidades são representadas por uma seta no ecrã.
    • Mova o cursor para qualquer uma destas quatro posições; o feedback mostra-lhe o que irá obter ao clicar.

      OpeningDirection.png     3DDoor2.png

    • O ícone do Sol representa o lado da gola que escolher com o primeiro clique. Neste momento, ainda pode mudar o lado da gola: prima Tab para alternar entre os dois lados da gola para esta abertura.
  6. Clique para colocar a abertura.

Rodar a Direcção de Abertura

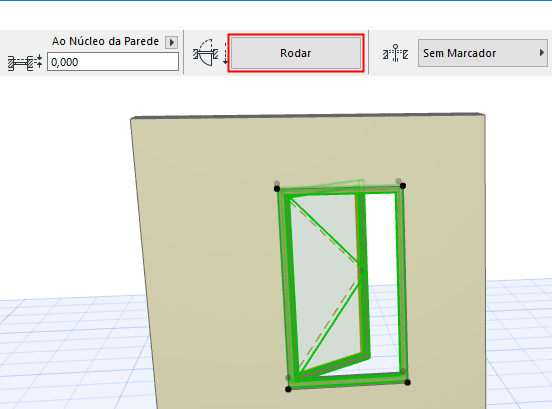

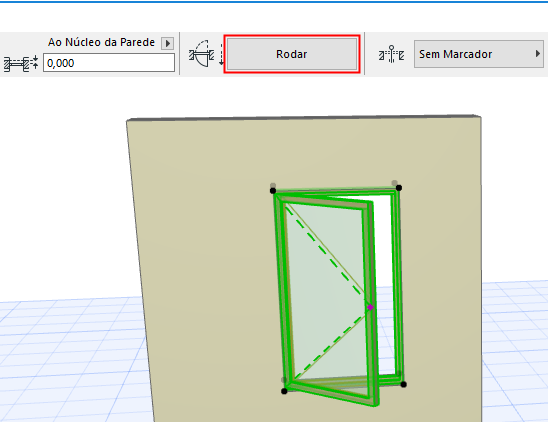

O botão Rodar (na Caixa de Informações ou nas Definições de Porta/Janela) muda a direcção de abertura de uma porta/janela seleccionada de um lado para o outro, enquanto mantém a moldura no lugar.




Em Janelas de Secção/Alçado/AI:

Pode criar novos elementos construtivos apenas duplicando os já existentes, utilizando as funções Multiplicar ou Arrastar & Repetir.
