Núcleo e Revestimento

Os Pilares consistem em dois componentes: um núcleo estrutural e um revestimento opcional, utilizando para simular qualquer tipo de acabamento à volta do núcleo. O revestimento possui o seu próprio material de construção e, assim, a sua própria prioridade de intersecção.

Defina um Revestimento para qualquer Pilar ou segmento de Pilar.

Nota: Revestimento não disponível para Pilares de Perfil (segmentos).

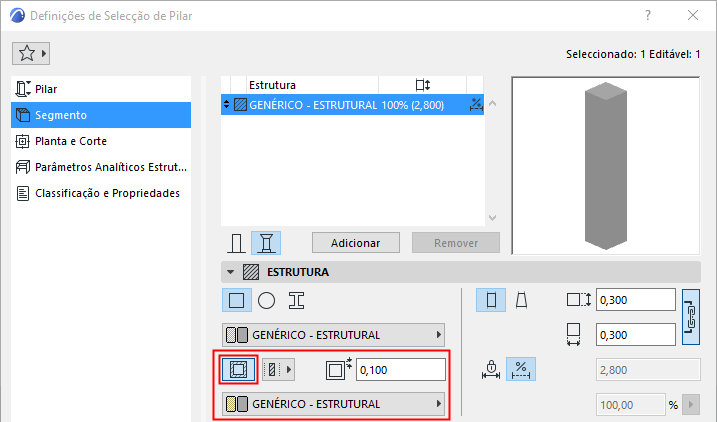

Adicionar/Remover Revestimento

  1. Vá para o Painel Estrutura de Definições de Pilar (página Segmento).
  2. Utilize o selector Adicionar/Remover Revestimento.

  3. Defina uma espessura de revestimento uniforme no campo à direita.
  4. Use o pop-up para escolher um material de construção para o revestimento.

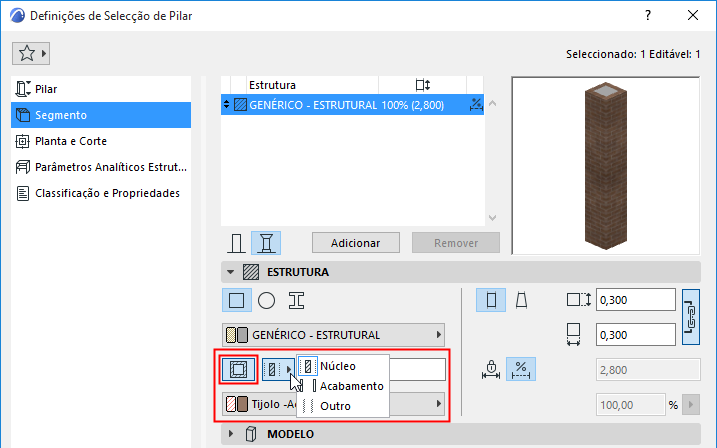

Estrutura de Revestimento: Núcleo, Acabamento, Outros

O componente de revestimento pode ser definido como "núcleo", "acabamento" ou "outro".

Nota: a opção Acabamento não está disponível para pilares envolvidos. (Ver Pilares e Paredes Compostas: Envolvidas ou Não-Envolvidas .)


Definições de Visualização da Estrutura Parcial consideram a estrutura de Revestimento, nas vistas 2D e 3D.

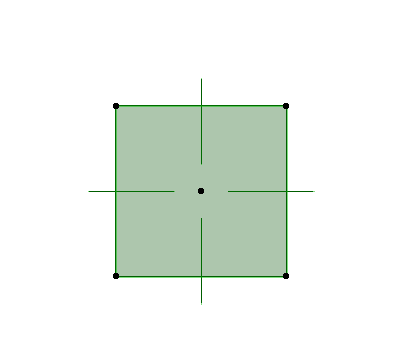

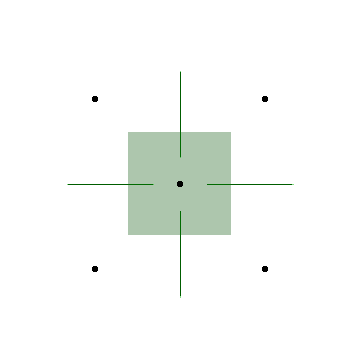

ColumnVeneer.png     VeneerStructureOnly.png

Coluna com um revestimento, com definições de Visualização da Estrutura Parcial variáveis. Este revestimento está definido como um "Acabamento"

Ver Visualização Parcial da Estrutura.
