Criar Asnas em Janelas de Secção/Alçado

É possível criar uma asna numa janela de Secção/Alçado:

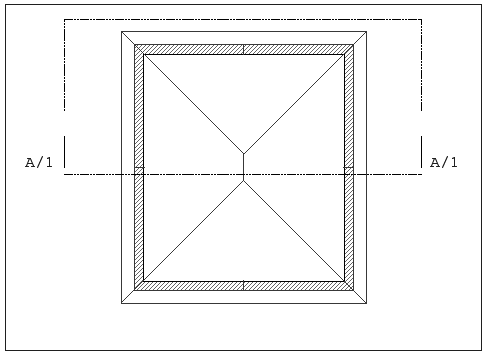

1. Desenhe uma Cobertura na Planta e adicione uma Linha de Secção.





2. Abra a Janela de Secção/Alçado/AI correspondente.

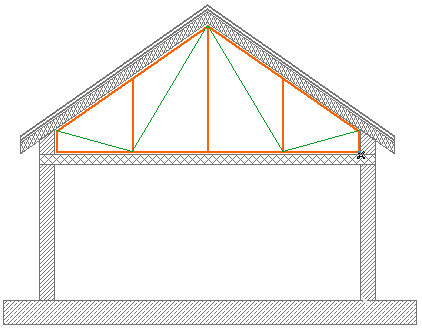

3. Adapte a estrutura da asna à cobertura. Desenhe o seu contorno com linhas, tal como faria na Planta.





4. Seleccione os elementos desenhados e seleccione Criar Asna, no menu TrussMaker. (Modelação > Extras de Modelação > TrussMaker)
5. Confirme as definições apropriadas em Definições TrussMaker, e guarde o objecto.

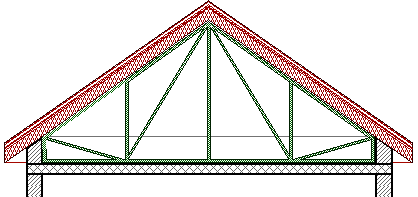

   É emitido um alerta, que informa que o novo objecto foi criado na Planta. A asna é colocada sobre a linha de secção, e, por isso, aparece na Janela de Secção/Alçado, como um elemento cortado pela aresta.

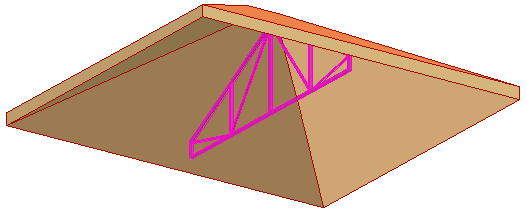

6. Visualize a nova asna em 3D ou noutra Janela de Secção.
