Visualização do Pilar em Planta e Corte

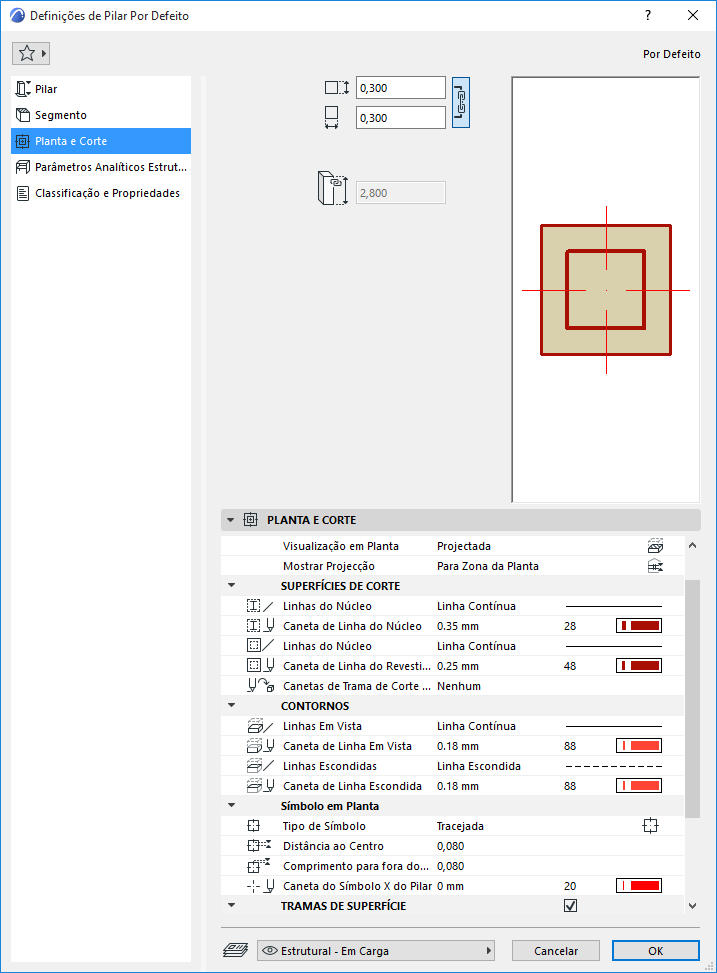

Utilize a página Planta e Corte das Definições de Pilar.

Ver Visualização de Elementos em Planta e Corte.

Linhas Escondidas

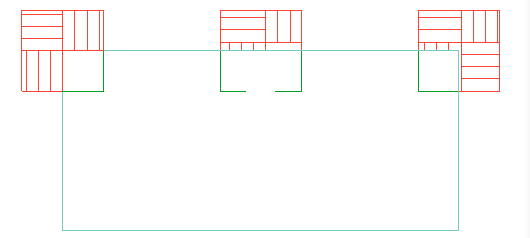

Defina atributos de Linhas Escondidas. Linhas Escondidas são utilizadas para Pilares sob Lajes se esta opção estiver activada na Opções de Visualização do Modelo.

Ver Opções de Visualização do Modelo para Elementos Construtivos.

Símbolo em Planta

Tipo de Símbolo: Simples, Numa Diagonal, X ou Tracejada

Nota: para o pilar perfilado apenas estão disponíveis os símbolos Normal e tracejado. Este símbolo indica o eixo do Pilar, e roda em conjunto com a sua secção horizontal.

Tracejada tem duas definições adicionais: Distância ao Centro e Comprimento para fora dos limites do Pilar

Apesar de ser um símbolo gráfico, e não uma parte do modelo, o símbolo será redimensionado (juntamente com o Pilar), se alterar a escala do desenho.

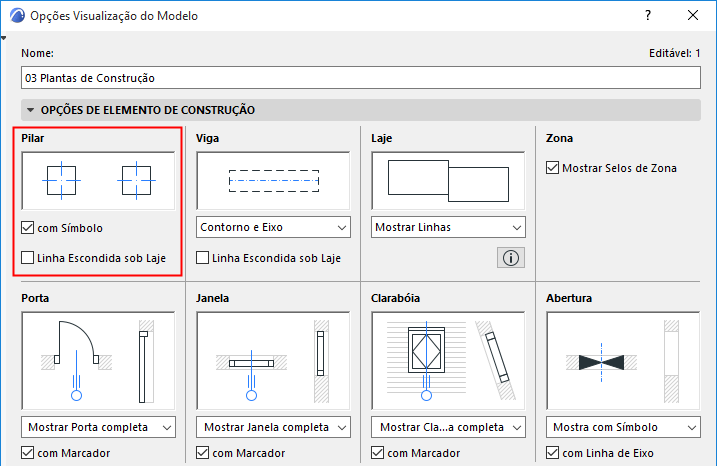

Defina a visualização (on ou off) de símbolos de pilar em planta por vista em Documentação > Vista do Modelo > Opções de Visualização do Modelo.

Tramas de Superfície

Ver Atribuir uma Trama de Superfície.
