Definições da Ferramenta Viga: Pré-visualização e Posicionamento

A caixa de diálogo Definições de Viga está dividida em cinco páginas.

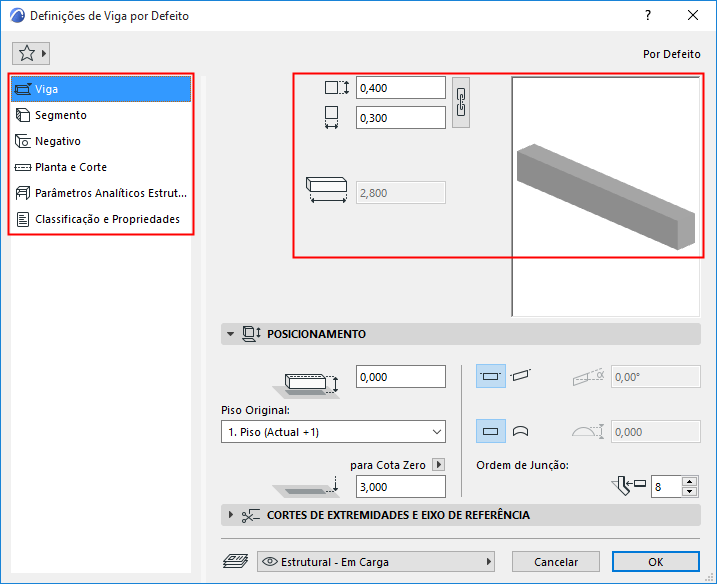

A secção Pré-visualização é visível em todas as páginas e reflecte as suas modificações de definições. Para uma Viga de múltiplos segmentos, a secção Pré-visualização inclui as suas definições de Estrutura.

Navegue entre as páginas através da estrutura em árvore do lado esquerdo:



Para uma Viga simples (segmento simples), introduza os respectivos valores de geometria:

Largura/Altura de Viga

  • Utilize o ícone de cadeia para os restringir ao mesmo valor

Comprimento da Viga

  • Comprimento do segmento por defeito

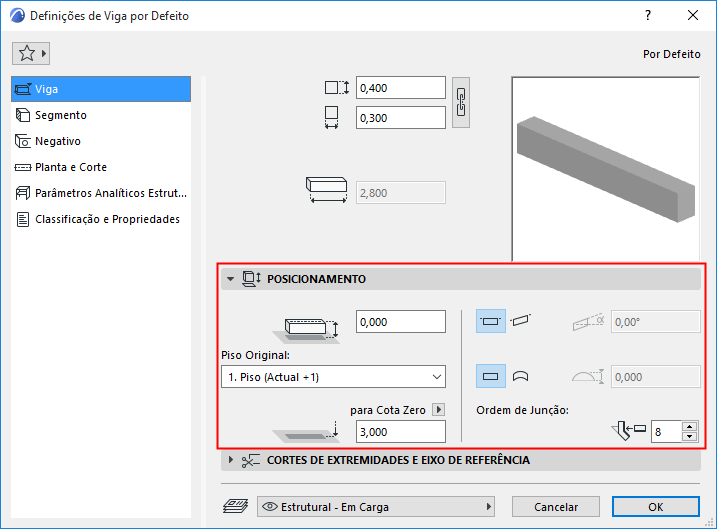

Painel Posicionamento de Viga



Afastamento ao Piso Original

Afaste o eixo de referência da Viga do Piso Original.

Piso Original

Ver Piso Original.

Altura de Linha de Referência [ao Nível de Referência]

Calcula a altimetria actual do eixo de referência da Viga, conforme medido a partir do Nível de Referência (por defeito, este Nível de Referência é a Cota Zero).

Para Vigas inclinadas, esta altimetria é medida a partir do ponto inicial do eixo de referência da Viga.

Clique na seta pop-up para alterar o Nível de Referência, se necessário.

Note:

  • Os níveis de referência são definidos em Opções > Preferências do Projecto > Níveis de Referência.
  • Este é um valor calculado, não um vínculo. Se alterar o Nível de Referência, a Viga não irá mudar a sua posição.

    Para informações gerais sobre o nível, veja Preferências de Níveis de Referência.

Horizontal ou Inclinada

Ver Criar uma Viga inclinada.

Plana ou Curva

Geometria da viga na direcção Z.

Ordem de Junção

Um número mais elevado na Ordem de Junção tem prioridade sobre um inferior.

A Ordem de Junção é importante

  • quando se encontram duas Vigas cujos Materiais de Construção possuem a mesma prioridade
  • quando 3 ou mais Vigas se encontram numa junção: Ordem de Junção determina quais as duas Vigas que são ligadas primeiro
