Eixo de Referência da Viga
O eixo de referência gere a ligação precisa entre Vigas, com intersecções limpas, e estabelece pontos quentes e arestas para as seleccionar, mover e transformar. A sua direcção determina a superfície "esquerda" e "direita" da viga para aplicação de superfícies no Painel Modelo das Definições de Viga.
Ver Visualização do Modelo de Viga.
A direcção do Eixo de Referência segue o cursor, à medida que o arrasta para desenhar a Viga. (Para visualizar a seta na Viga que indica a direcção do eixo, active Visualização > Opções de Visualização no Ecrã > Linhas de Referência Paredes e Vigas.)
O eixo de referência de uma Viga é apresentado numa cor separada: pode alterar esta cor, utilizando a definição "Linhas de Referência" em Opções > Ambiente de Trabalho > Selecção e Informação do Elemento.

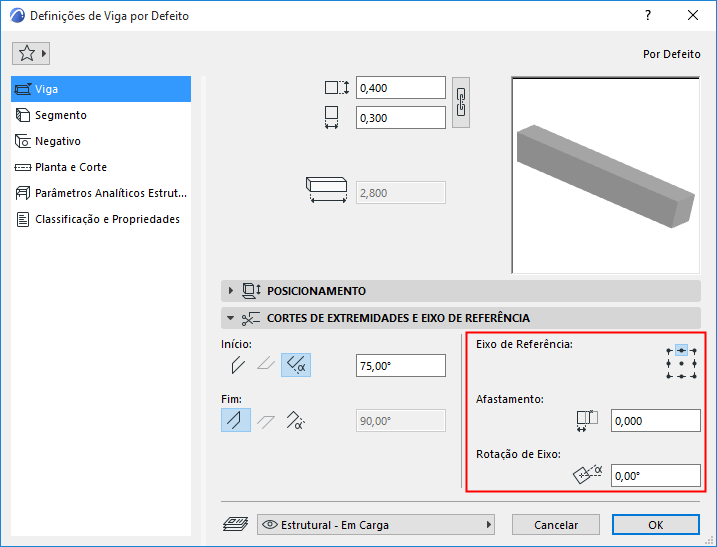

Nas Definições de Viga ou na Caixa de Informações de Viga, escolha um dos nove pontos para servir de Eixo de Referência da Viga.
Se modificar o Eixo de Referência: o eixo fica na sua posição enquanto a Viga se movimenta correspondentemente.
Visualizar/Esconder Eixo de Referência
Utilize o painel Planta e Corte das Definições de Viga. Ver Símbolos .
Offset Eixo de Referência
Opcionalmente, introduza um valor para afastar o Eixo de Referência do meio da Viga.
Defina um ângulo de rotação para a Viga em volta do seu eixo.
Ver também Rodar Viga e Pilares.
