Aplicar Perfil a Elemento

Perfis estão disponíveis para Paredes, Pilares, Vigas, Componentes de Barra ou Itens da Biblioteca.

Nota: os perfis para itens da biblioteca estão disponíveis apenas para elementos GDL que incluam uma opção de selecção de perfil - como os Parede Cortina e Componentes da Escada.

Aplicar um perfil a um elemento nas definições do elemento ou no Gestor de Perfis.

A partir das definições do elemento (parede, viga, coluna):

  1. Abra as definições do elemento.
  2. No Painel de Geometria e Posicionamento, clique no ícone "Perfil Complexo".
  3. Utilize o pop-up para seleccionar um perfil.

    Nota: este pop-up lista perfis cuja definição "Utilizar com" inclui o seu tipo de elemento: ver "Utilizar com" - definir a disponibilidade do perfil

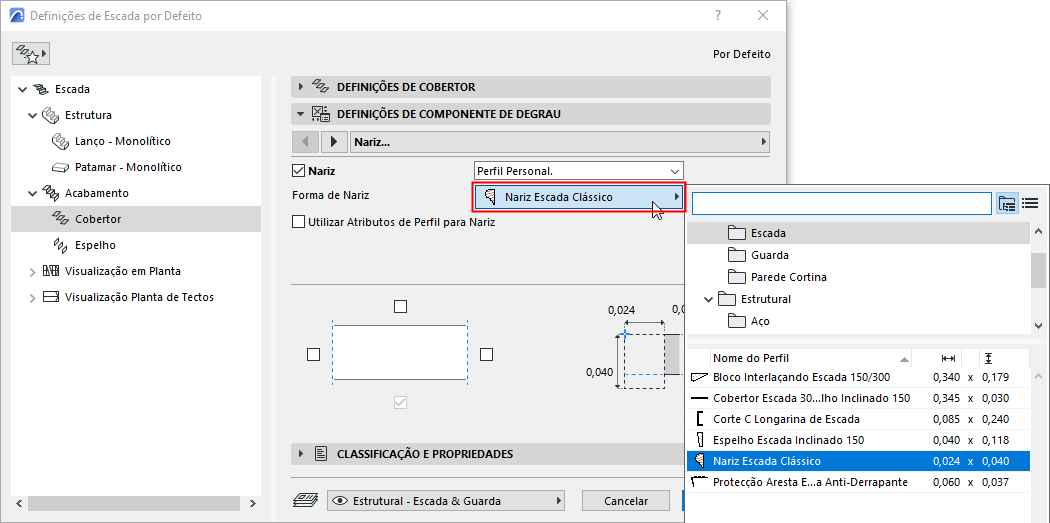

A partir das definições de componente (Guarda, Escada, Parede Cortina):

Por exemplo: escolha uma estrutura de perfil para componentes de guarda, moldura de Parede Cortina, Cobertor de Escada.

  1. Abra as definições do elemento.
  2. Utilize o pop-up do componente para seleccionar um perfil.

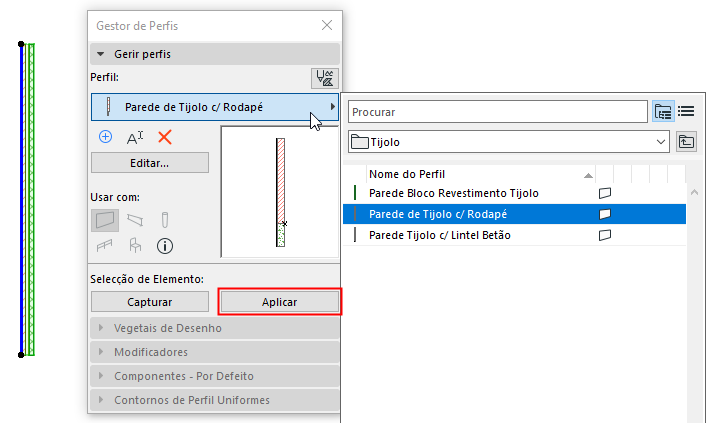

Do Gestor de Perfis

  1. Na janela do modelo, seleccione um ou mais elementos.
  2. No Gestor de Perfis, seleccione no pop-up Escolher Perfil.
  3. Clique em Aplicar.
