Desenhar uma Cobertura Plano-Simples na Planta
Nota: para além de desenhar uma nova Cobertura conforme descrito abaixo, pode também seleccionar uma Cobertura Multi-plano e dividi-la em várias Coberturas Plano-Simples, utilizando Edição > Dar nova forma > Dividir em Coberturas de Plano-Simples ou Modelação > Extras de Cobertura > Dividir em Coberturas de Plano-Simples.

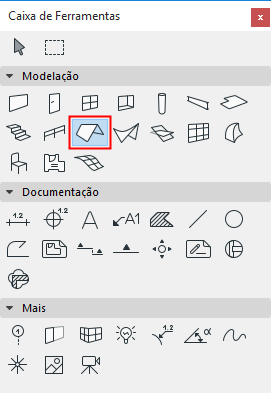

- Seleccione a Ferramenta Coberturas.
- Nas Definições de Cobertura ou na Caixa de Informações, ajuste os principais parâmetros de cobertura (p.ex. inclinação, superfícies).
- Seleccione o método de construção Plano-simples da Caixa de Informações ou das Definições da Cobertura.
- Seleccione um dos três métodos de geometria na Caixa de Informações (Polígono, Rectângulo, Rodado)

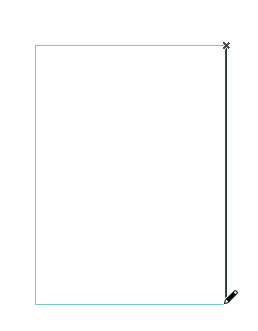

- Na Planta, clique duas vezes para definir a linha pivô da cobertura.
Na maioria dos casos, a linha de base da Cobertura deve coincidir com a Linha de Referência de uma Parede ou a aresta de uma Laje.

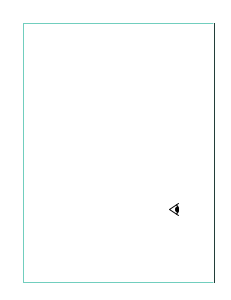

- Aparece o cursor Olho. Clique no lado da linha de base para onde a cobertura deve subir (ou, no caso de pendente negativa, descer).

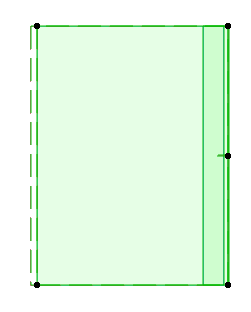

- Defina o contorno da Cobertura, clicando em cada um dos novos vértices. Ou utilize a Varinha Mágica: clique num elemento existente para servir de padrão para o contorno da cobertura.
Ver também Vara Mágica.
