Exemplo 1: Mapeamento Simples

Crie uma nova propriedade que mapeie automaticamente valores de parâmetro do elemento existentes. Não são necessárias funções para este efeito; identifique apenas o conjunto de parâmetros existentes que queira avaliar para elementos de modelo.

1. No Gestor de Propriedade, crie uma Nova Propriedade designada de Estrutura.
2. Defina o seu Tipo de Dados para Texto.
3. Seleccione a opção Expressão. Aparece o Editor de Expressão.

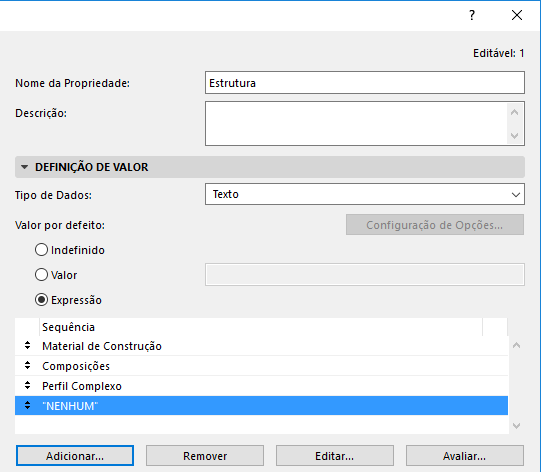

   Utilize o pop-up Parâmetros & Propriedades para adicionar uma sequência de Expressões, cada uma a devolver um parâmetro do tipo Estrutura (Material de Construção, Trama, Composições, Perfil Complexo). Cada Expressão na sequência tem de ter o mesmo Tipo de Dados (neste caso, Texto.)

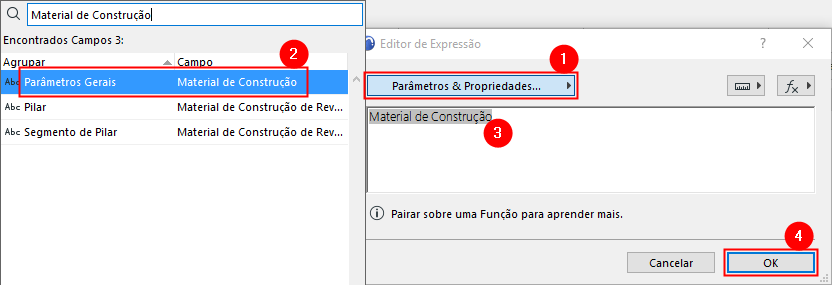

   • Clique em Parâmetros & Propriedades para procurar o parâmetro "Material de Construção"
   • Faça duplo clique no parâmetro ou clique em Adicionar para o adicionar ao Editor de Expressão.
   • Clique em OK para fechar o Editor de Expressão.

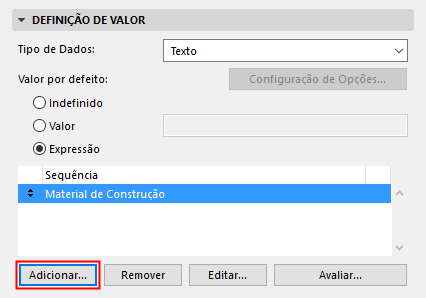

   • Clique em Adicionar para adicionar a Expressão seguinte (o parâmetro Tipo de Trama) e por aí em diante, em sequência, para todos os parâmetros.





   • Por fim, adicione uma expressão composta pela string "NONE"





     O programa avalia estas Expressões em sequência para cada elemento, devolvendo o primeiro valor válido para cada elemento. Uma vez devolvido um valor, as expressões subsequentes não são consideradas para esse elemento.

     Se nenhuma das definições se aplicar a um elemento, esse elemento irá lista "NONE".

4. Certifique-se de que define a Disponibilidade para Classificações da propriedade.
5. Clique em OK para fechar o Gestor de Propriedade e guardar a nova propriedade.

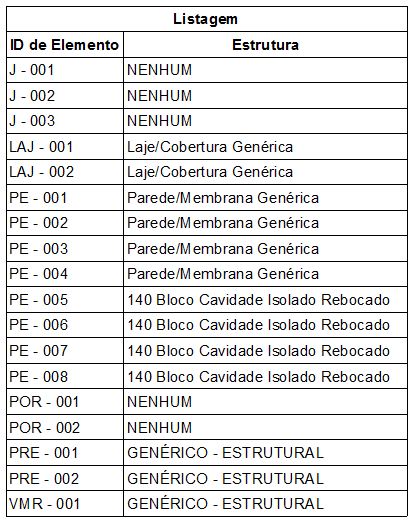

6. Liste a propriedade no Mapa Interactivo para ver os resultados para elementos de modelo:
