Criar um Corte 3D na Planta ou Corte

  1. Certifique-se de que os Cortes 3D estão Activos.

    Ver Mostrar ou Esconder Cortes 3D.

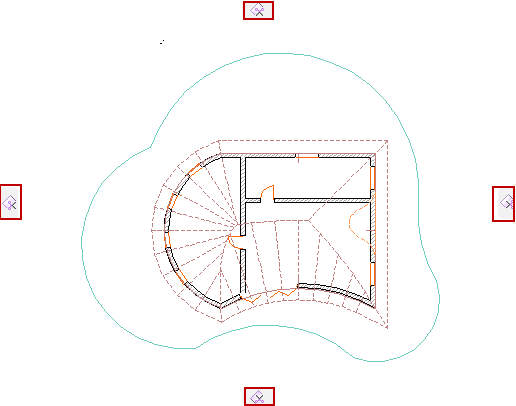

  2. A janela apresenta identificadores de Planos de Corte nos quatro lados do ecrã.

  3. Clique e arraste uma ou mais tabulações para o local pretendido. Por defeito, irá arrastar o Plano de Corte ortogonalmente.
  4. Clique para colocar o Plano de Corte no local pretendido.

    Para cancelar a operação: note que as tabulações nos quatro lados mudam para caixotes de lixo: se mudar de opinião ao arrastar, basta que mova, de novo, o Plano de Corte para um dos caixotes de lixo (ou prima Esc) para cancelar a operação.

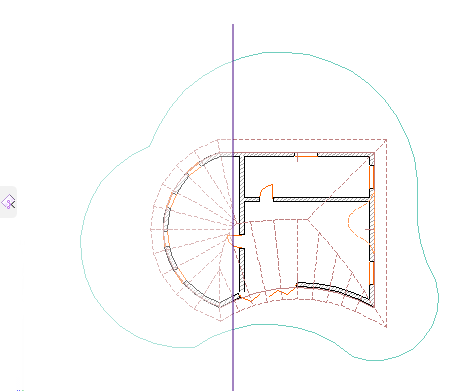

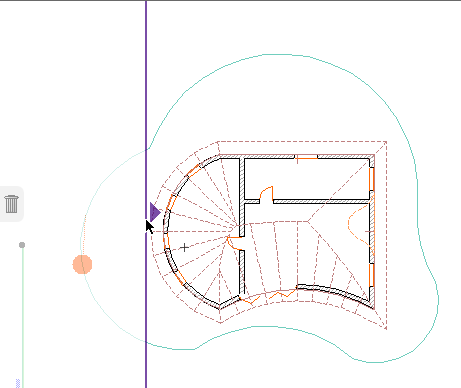

    CuttingPlaneFP1.png   CuttingPlaneFP2.png

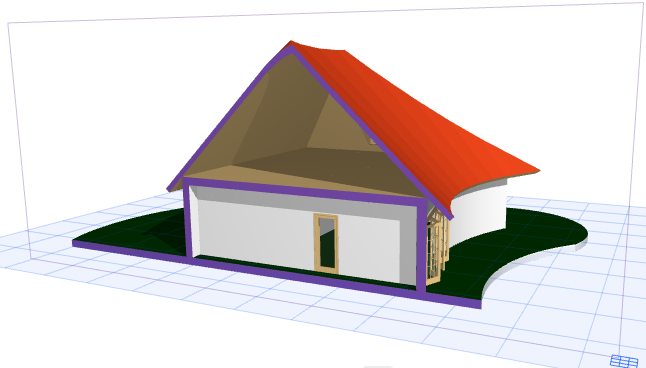

  5. Veja os Cortes 3D realizados.


Para esconder o Plano de Corte:

Ver Esconder Planos de Corte 3D.

Usar Linha de Corte como Plano de Corte

Pode ser conveniente usar um Corte existente como base para os seus Cortes 3D.

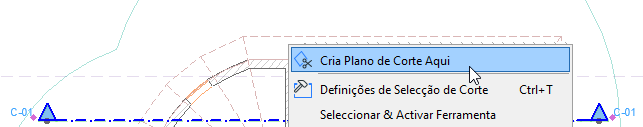

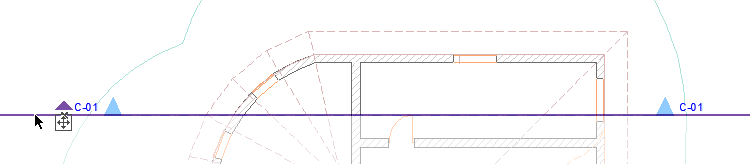

Seleccione a linha de Corte e escolha Criar Plano de Corte Aqui.



O Plano de Corte coincide com a Linha de Corte, mas é independente dela. Agora, pode mover e editar o Plano de Corte, se necessário; o Corte mantém-se inalterado.



Criar Plano de Corte Personalizado na Planta ou Corte

Se pretender cortar o modelo numa direcção diferente das direcções ortogonais previamente definidas, crie um Plano de Corte personalizado.

  1. Clique numa das quatro tabulações Plano de Corte para chamar o menu de contexto.
  2. Escolha Criar Plano de Corte Personalizado.

    Nota: Este comando também está disponível a partir da Barra de Ferramentas Standard.

  3. Clique duas vezes para definir a linha de corte.
  4. Clique na linha de corte; depois, arraste-a para o local pretendido, para criar o Corte.

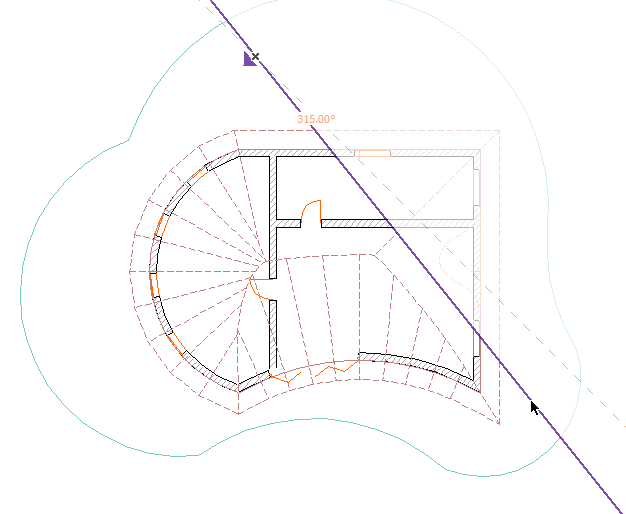

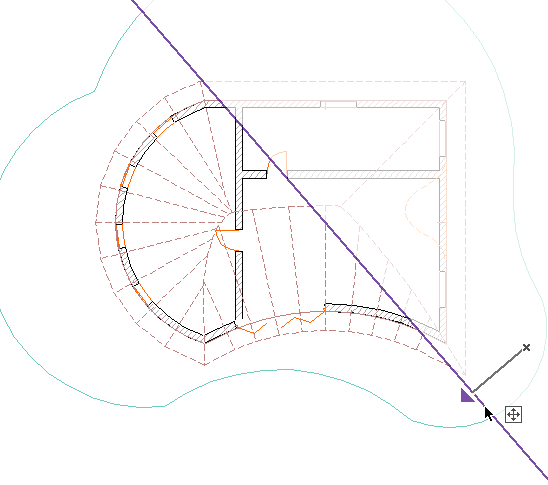

    CustomCutPlaneFP.png  DragCutPlaneFP.png

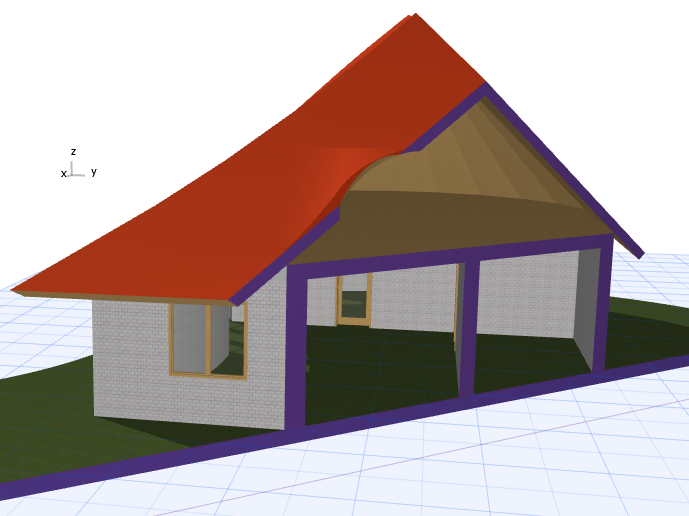

  5. Veja os Cortes 3D realizados.
