Alcance Vertical/Horizontal do Ponto de Vista de Secção

Limite Horizontal

O alcance horizontal é a profundidade da Planta que será incluída na Janela de Secção. (Disponível apenas para marcadores de Corte de tipo origem.)

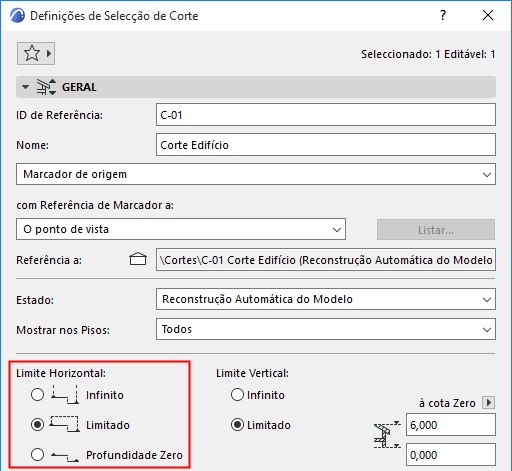

Defina o limite horizontal na Caixa de Informações/Definições de Corte:

• Infinito: todos os elementos para trás da Linha de Secção são visualizados na Janela de Secção, desde que não estejam escondidos por outros elementos.
• Limitado: só são visualizados na Janela de Secção os elementos entre a Linha de Secção e o limite (profundidade). (A linha limite é definida quando clica com o cursor Olho, depois de concluir o desenho da Linha de Secção.) Pode seleccionar e editar a linha limite conforme necessário
  Nota: a linha limite (profundidade) é um item de Marcador de visualização no ecrã, e não aparece no Layout.

  Ver Visualização de Linhas de Região do Marcador.

• Profundidade Zero: só são visualizados os elementos efectivamente cortados pela Linha de Secção. só são visualizados as partes do modelo efectivamente cortados pela Linha de Secção. (Nos Alçados e Alçados Interiores, a opção “Profundidade Zero” não existe.)

Limite Vertical

O limite vertical do projecto a incluir na janela Corte. (Disponível apenas para marcadores de Corte de tipo origem.)

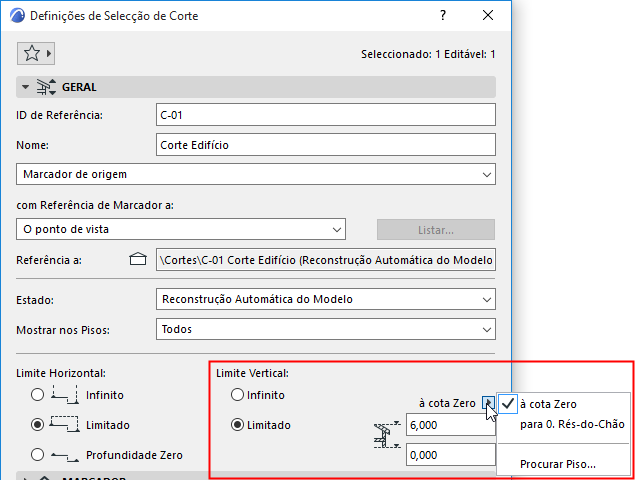

Defina o limite vertical na Caixa de Informações/Definições de Corte.

• Infinito: mostra todos os pisos do modelo.
• Limitado: a Secção está limitada a um determinado intervalo vertical. Insira os valores altimétricos para os limites superior e inferior do Corte. Os elementos acima e abaixo destes limites não irão aparecer.

  Clique na seta preta para seleccionar a referência para os valores de altimetria: à cota Zero ou para um piso em particular.





Editar Graficamente Linhas de Intervalo ou Limite

Com a janela Corte/Alçado/Alçado Interior activa:

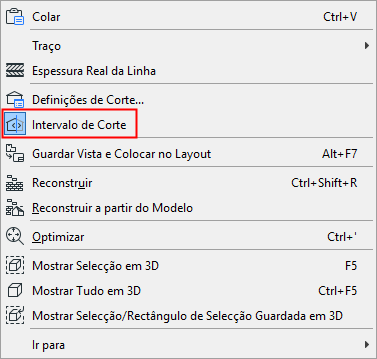

1. Active o feedback de Intervalo no menu de contexto ou através de Modelação > Intervalo Corte/Alçado.

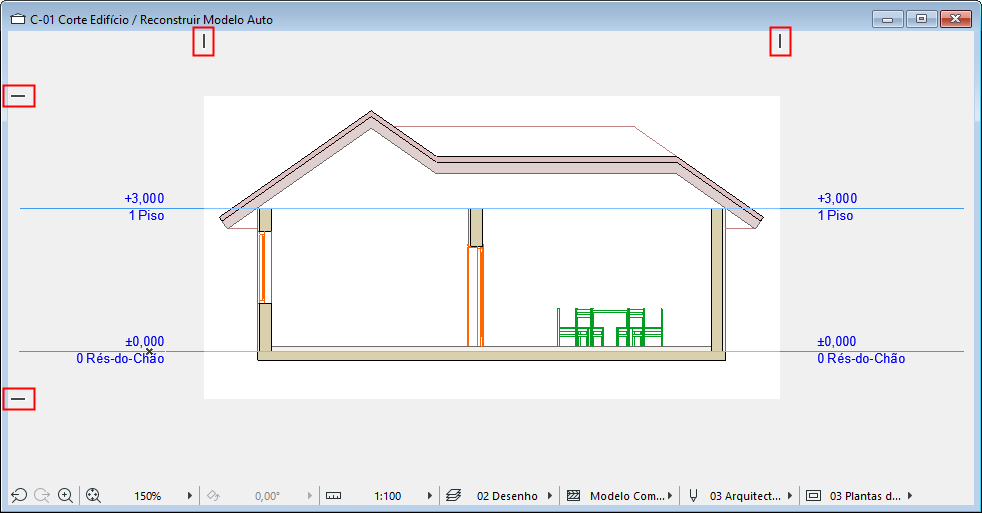

2. Aparecem marcas na janela Corte, em sombras de cinzento escuro, para indicar os limites horizontal/vertical e as linhas de ruptura, se existentes. A trama cinzenta representa a área do modelo fora do Intervalo de Corte.

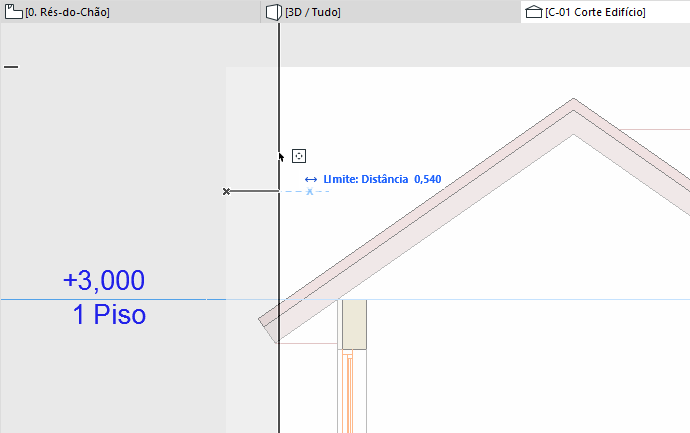

3. Passe o cursor sobre qualquer marca para visualizar a sua etiqueta e linha de chamada. Arraste a linha consoante necessário: assim, irá modificar o limite horizontal/vertical, a linha de corte ou o limite de elementos distantes, conforme aplicável.

   Para remover uma ruptura, arraste a linha de ruptura para fora do limite horizontal.

   Nota: o limite horizontal não pode ser editado na janela Alçado Interior.
