Reestruturar Mapa para o Adaptar ao Layout

Nota: esta função está também disponível para Índices de Projectos em Layouts.

Use o comando Reestruturar Tabela para dividir automaticamente Desenhos grandes (p. ex., com base em Mapas) que excedam o tamanho do Layout e para dispor as peças ao lado umas das outras.

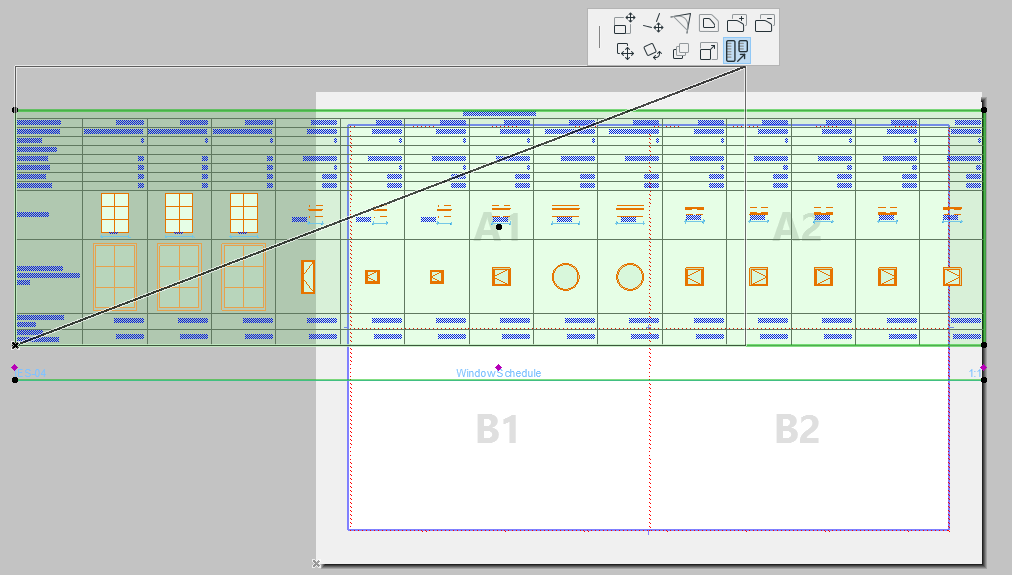

A seguinte imagem mostra um Mapa de Janelas que não se ajusta na folha com tamanho A4.



Siga estes passos:

  1. Certifique-se de que o Mapa (no qual se baseia o Desenho) usa o formato "Registos por Colunas" (ver Visualização por Linhas ou Colunas.)
  2. Certifique-se de que o Desenho utiliza a opção “Ajustar Moldura ao Desenho” (ver Moldura do Desenho ).
  3. No Layout: seleccione o Desenho.
  4. Na Palete de Contexto, escolha o comando Reestruturar Tabela, depois redimensione manualmente a moldura de Desenho.

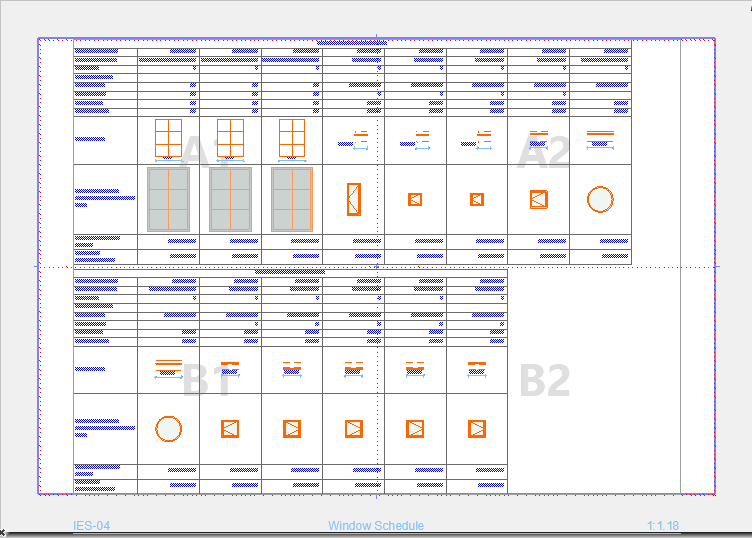

O resultado: o Mapa é dividido em duas porções que são colocadas por debaixo uma da outra.


Nota: Se o Desenho seleccionado estiver definido para Repartir Desenho entre Múltiplos Layouts, o comando Reestruturar Tabela coloca parte do Mapa num Layout adicional.

Ver Dividir o Mapa em Múltiplos Layouts.
