Áreas do Componente de Perfis Complexos

Ao listar componentes de um elemento de perfil, pode escolher

  • que componente do Perfil pretende listar
  • qual dos seus planos deverá ser usado para calcular a sua área

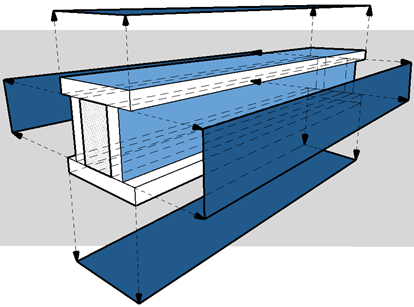

    14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

Escolher Componentes do Perfil para a Lista da Área

  1. Seleccione um elemento de perfil.
  2. No menu de contexto, clique em Editar Perfil/Composto Seleccionado.
  3. Na janela de Editor de Perfil, seleccione uma trama (representando um componente).
  4. No Gestor de Perfil (Opções > Perfis complexos > Gestor de Perfil), active a caixa de selecção Listar Área do Componente para cada componente cuja área pretende listar.

    Neste exemplo, estamos a editar a Parede de tijolo w Elemento de sapata. A caixa de verificação do revestimento está ligada e a área do revestimento será incluída no mapa. A área da sapata, contudo, não é relevante e a sua caixa de verificação está desactivada.

    ComponentAreaPM_1.png     ComponentAreaPM_2.png

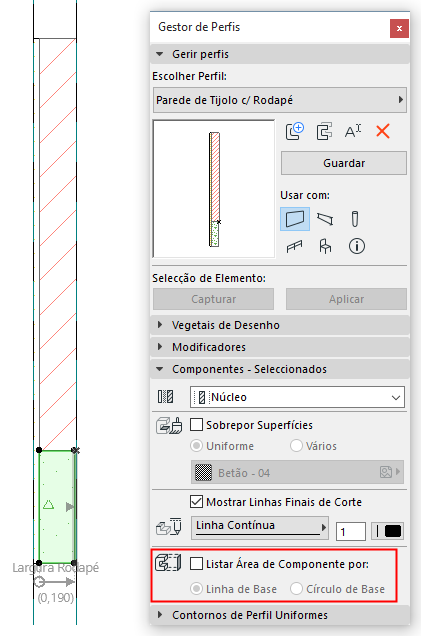

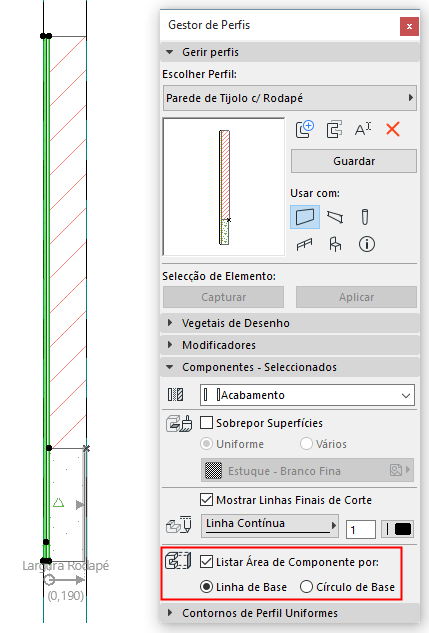

    Listar Área de Componente: ligado para Revestimento, desligado para Sapata

  5. Clique em Guardar Perfil para guardar as alterações.

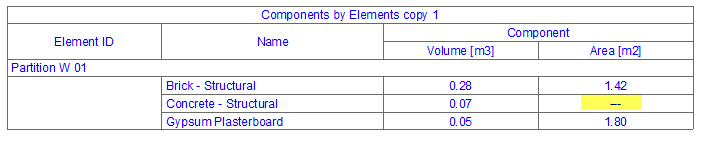

  6. A área do componente da sapata de betão não está incluída no mapa.

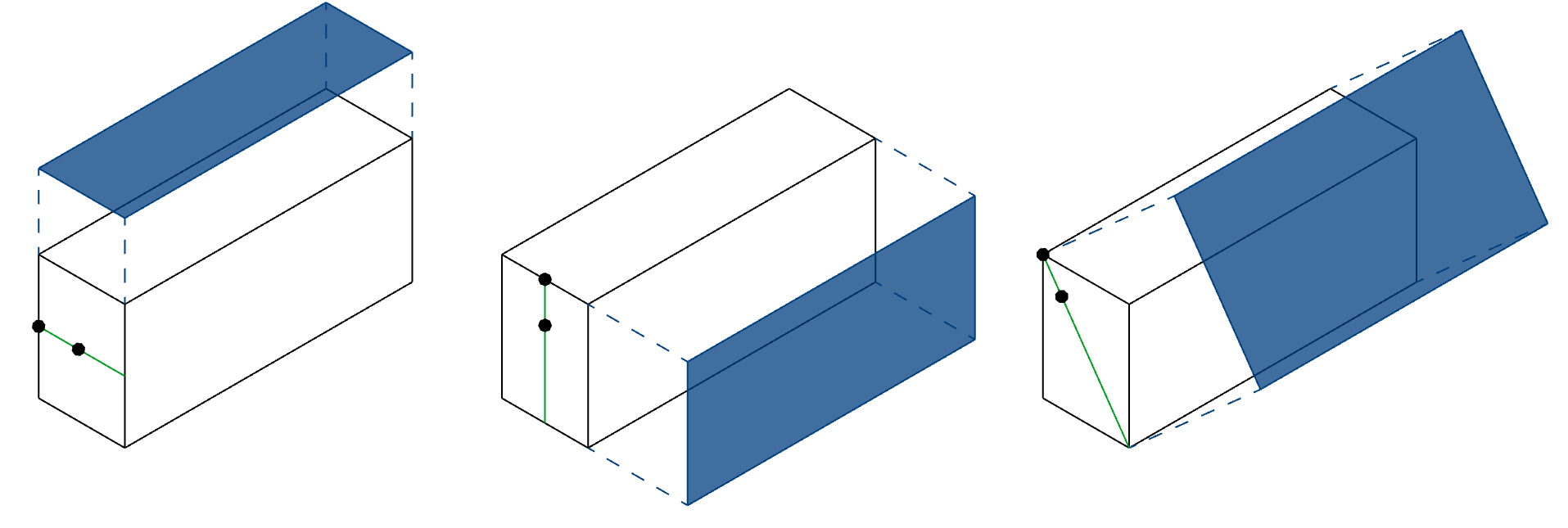

Escolher um Plano a Usar para Calcular a Área

A área projectada de cada componente é calculada com base numa Linha de Base ou Círculo de Base, apresentado no Editor de Perfil.

Nota: para ver Linhas de Base no Editor de Perfil, certifique-se de que activou Visualização > Opções de Visualização no Ecrã > Área de Componente Linha de Base/Círculo.
  • A Linha de Base é utilizada para calcular a área do componente como projectado na superfície lisa representada pela linha. Por defeito, a linha de base está localizada ao longo do segmento mais comprido do perfil.

  • O Círculo de Base é utilizado para calcular a área como projectado no componente arqueado.

Pode editar graficamente esta Linha de Base / Círculo: tal altera o plano usado para calcular a área do componente.

Neste exemplo, necessita da área do Pilar Genérico na sua superfície horizontal.

  1. No Editor de Perfil, seleccione o componente.

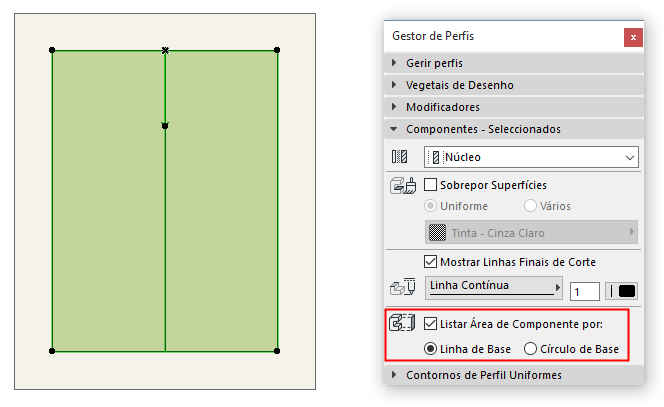

  2. Active a caixa de verificação Área do Componente da Lista.

    Vê-se que a linha de base do componente é vertical, o que não é a área que necessita.

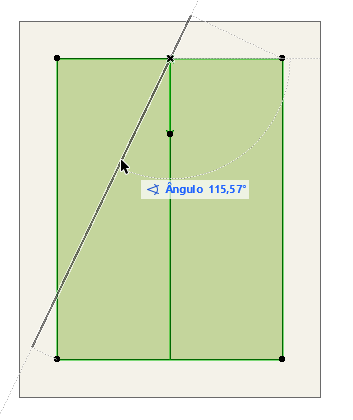

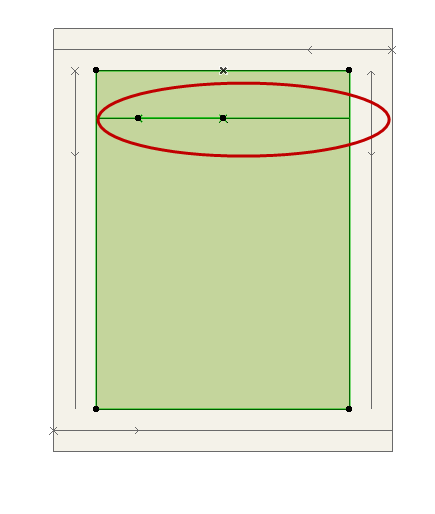

  3. Na janela de Editor de Perfil, seleccione a linha de base e rode-a para uma posição horizontal.

    ComponentAreaPM_4.png     ComponentAreaPM_5.png

  4. Clique em Guardar Perfil para guardar as alterações.
  5. A área horizontal do pilar está incluída no mapa.

    Para informações gerais sobre a edição no Gestor de Perfil, veja Gestor de Perfis.
