Categorias da Linha

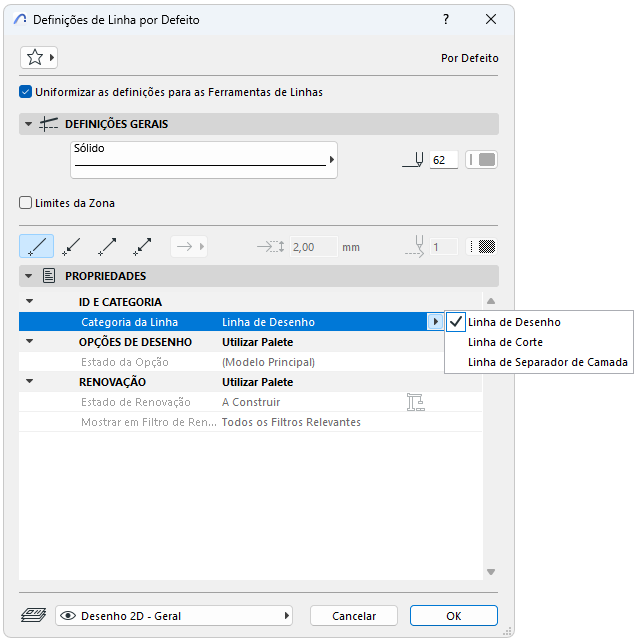

Utilize o Painel Propriedades de Definições de Linha para atribuir categorias de linha.

Utilize as categorias de linha para ajustar as Sobreposições Gráficas e exportar definições para as linhas, em função da sua categoria.



As três categorias de linhas: Desenho, Corte e Separador de Camadas.

Por defeito:

  • Todas as linhas de contorno são "Linhas de Corte"
  • Todas as linhas de separador (de composições) são "Separadores de Camadas"
  • Todas as outras linhas são "Desenho"

As categorias de linha podem ser úteis

  • Se tiver explodido uma parede composta nas suas linhas constituintes e tramas
  • Se desenhar linhas à mão numa janela 2D ou numa janela do tipo Alçado

Atribua categorias a estas linhas de acordo com a sua função na planta. Deste modo, mesmo linhas desenhadas à mão podem ser consideradas Linhas de Corte ou Linhas Separadoras de Camadas.

As categorias de linha também podem ser úteis se guardar o seu ficheiro no formato DXF/DWG: o tradutor DXF/DWG permite definir um Vegetal Personalizado separado para o qual as linhas separadoras de camadas são exportadas.

Ver Vegetais Pessoais.
