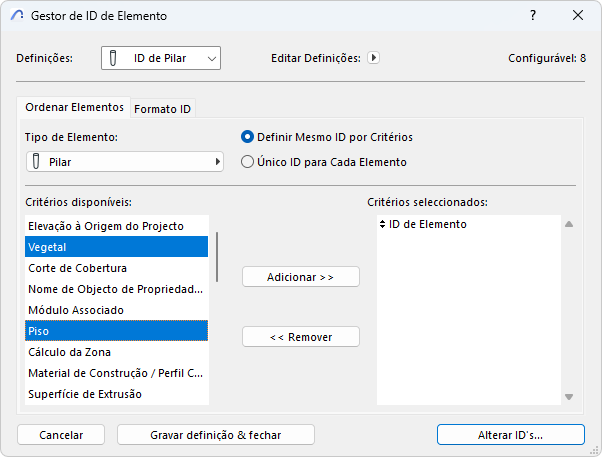

Gestor de ID de Elemento

Use esta caixa de diálogo em Documentação > Extras de Listagem > Gestor de ID de Elemento para definir os números de ID dos elementos do projecto com base nos respectivos critérios. Pode também utilizá-lo para modificar números de ID gerados automaticamente. As definições podem ser gravadas e guardadas para uso futuro.

As configurações criadas e guardadas com o Gestor de ID de Elementos ajudam a preparar os elementos do Projecto para uma maior legibilidade dos mapas de quantidades.

Nota: este comando só está disponível na Planta.

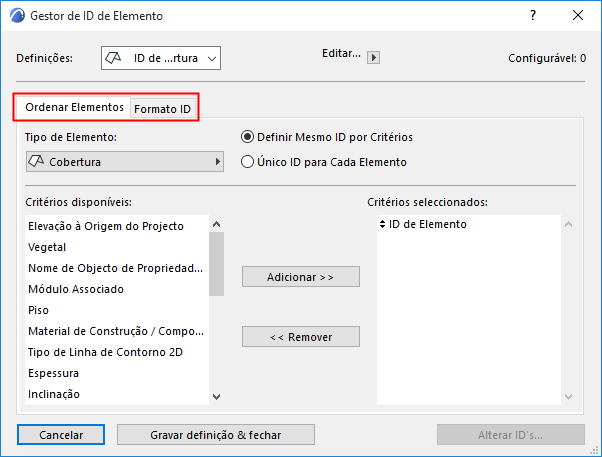

A caixa de diálogo inclui dois separadores: Ordenar Elementos, para definir as escolhas de atributos e Formato ID para definir conjuntos de ID pessoais.



Ordenar Elementos

Quando o separador Ordenar Elementos estiver activo: escolha um Tipo de Elemento.

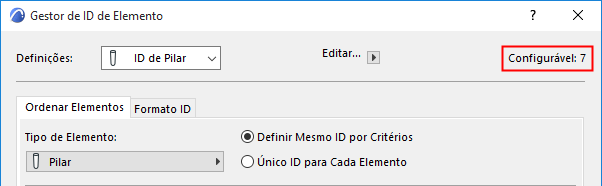

  • Se existirem elementos seleccionados na Planta, os Gestor de ID de Elemento actua só sobre esses elementos.
  • Se seleccionar elementos para atribuir IDs, e não tiver Critérios Seleccionados, os números de ID serão atribuídos na ordem em que os elementos foram seleccionados.
  • Se nada estiver seleccionado na Planta, o comando actua sobre todos os elementos colocados e visíveis (e não em Vegetais escondidos).


Seleccione e adicione critérios à lista à direita.



Formato ID

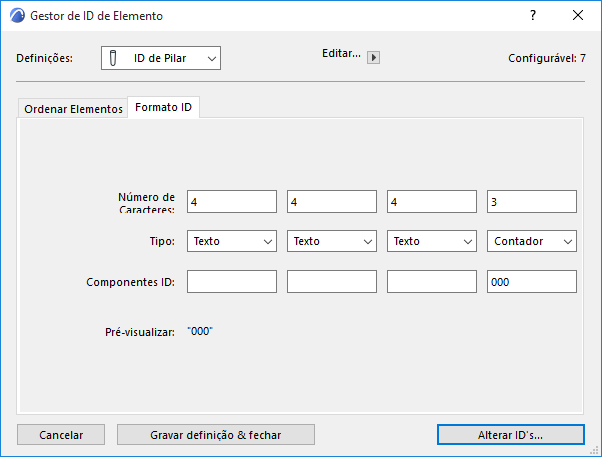

Clique na página do separador Formato ID. Isto permite-lhe definir Formatos ID personalizados:



O Gestor de ID de Elemento permite dividir a ID em quatro partes.

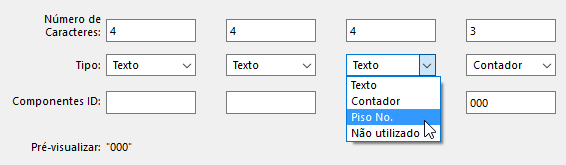

Para qualquer uma das partes, pode digitar texto simples, um contador, ou um número de piso, no campo Componentes ID.


  • Use o tipo de Texto para inserir o texto personalizado.
  • Use o tipo de Contador para inserir numerais ou letras como “aa”, que serão alterados incrementalmente na ID.
  • Use o tipo de Piso Nº para inserir o número ordinal do elemento do piso.
    Nota: Piso Nº só está disponível como tipo, se tiver seleccionado “Piso” como critério de ordenamento.

Gerar IDs de elementos

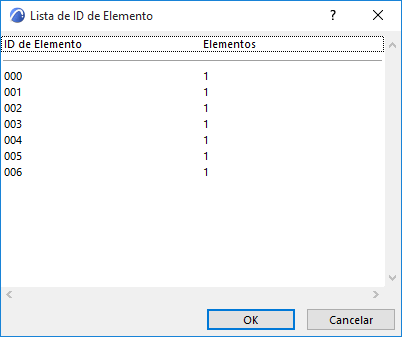

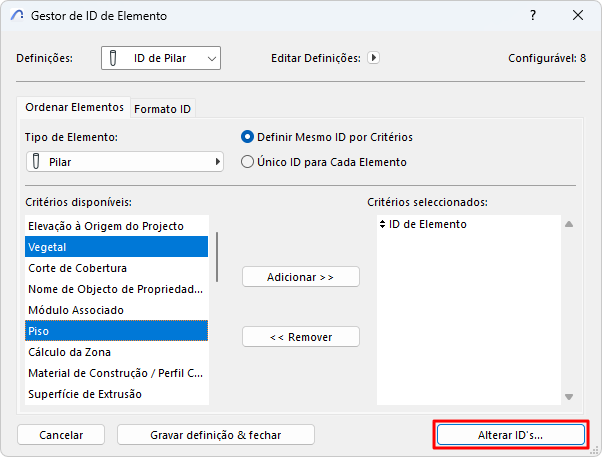

Clique no botão Alterar ID's para gerar a caixa de diálogo Lista de ID de Elemento.

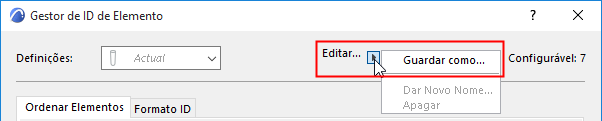

Pode guardar as suas definições, utilizando o pop-up Editar Definições no topo da caixa de diálogo.
