Cotas Verticais

As Cotas Verticais (um método de construção da ferramenta Cotas Lineares) apresentam valores altimétricos nas vistas em Secção/Alçado e Documento 3D.


Nota: nas janelas Planta ou Folha de Trabalho/Pormenor, utilize as Cotas de Nível. Ver Cotas de Nível .

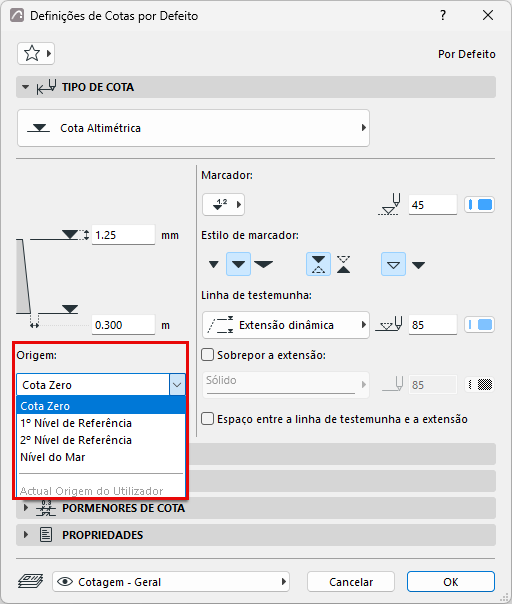

As Cotas Altimétricas são calculadas com base na Origem da Cota, que pode seleccionar conforme necessário nas Definições de Cota Altimétrica.


  • Cota Zero
  • Nível do Mar (definido em Opções > Preferências do Projecto > Níveis de Referência)
  • Um Nível de Referência definido em Opções > Preferências do Projecto > Níveis de Referência
  • Actual Origem do Utilizador: esta opção só está disponível para Cadeias de Cota seleccionadas, e indica que a Origem do Utilizador foi alterada, desde que as cotas foram colocadas, e que estas não foram actualizadas.

Colocar Cadeia da Cota Altimétrica

  1. Active a ferramenta Cota com o método de construção Cota Altimétrica.

  2. Na janela Secção/Alçado/AI ou Documento 3D: clique nas séries de pontos onde necessita de Cotas Altimétricas.

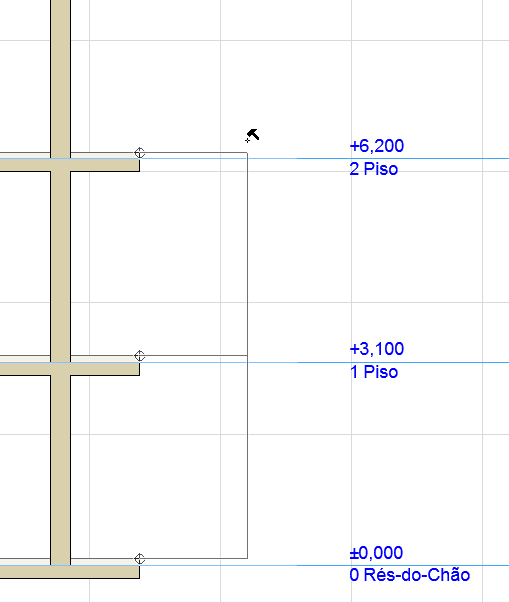

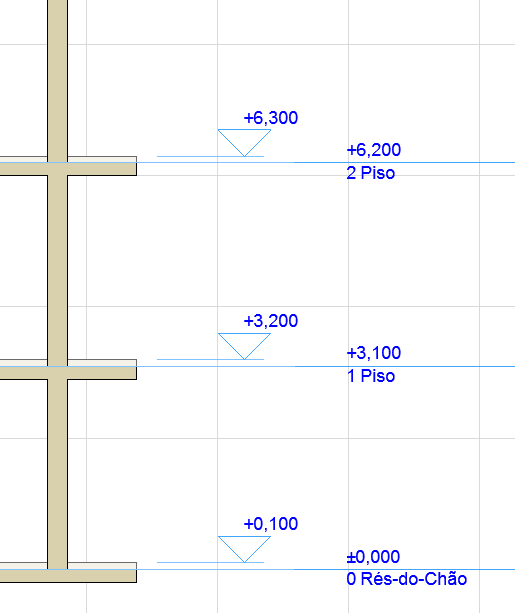

  3. Faça duplo-clique (ou clique em OK na Caixa de Controlo) e utilize o cursor Martelo para colocar a cadeia.

    ElevDimHam.PNG     ElevDimPlaced.PNG

Nas janelas Secção/Alçado/AI, pode cotar todas as Linhas do Nível do Piso num único passo.

Ver Painel Níveis de Pisos.

Seleccionar Cotas Altimétricas

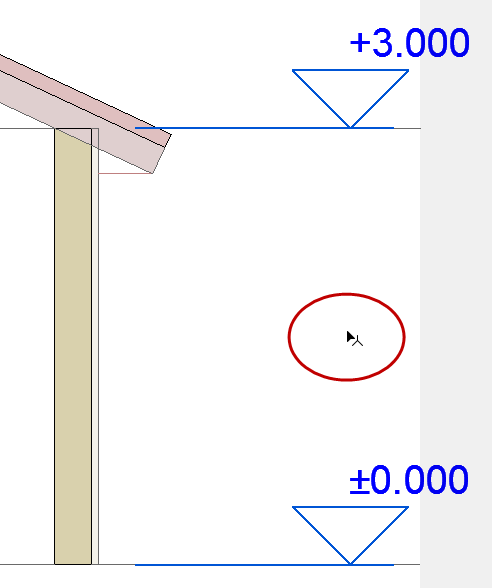

Execute o comando "shift-click" no eixo invisível da cadeia (onde o cursor passa a Mercedes com Seta).
