Cotas de Nível

Pode colocar uma Cota de Nível em qualquer um dos seguintes elementos:

  • Laje
  • Malha
  • Cobertura (plano-simples e multi-plano)
  • Membrana
  • Escada (e sub-componentes de Escada)
    Nota: uma Cota de Nível colocada em espaço vazio (em vez de um elemento) será associada ao nível do piso.

Colocar Cota de Nível

  1. Passe o cursor sobre o elemento e, depois, clique para colocar. Deve clicar nas partes visíveis e seleccionáveis do elemento alvo.

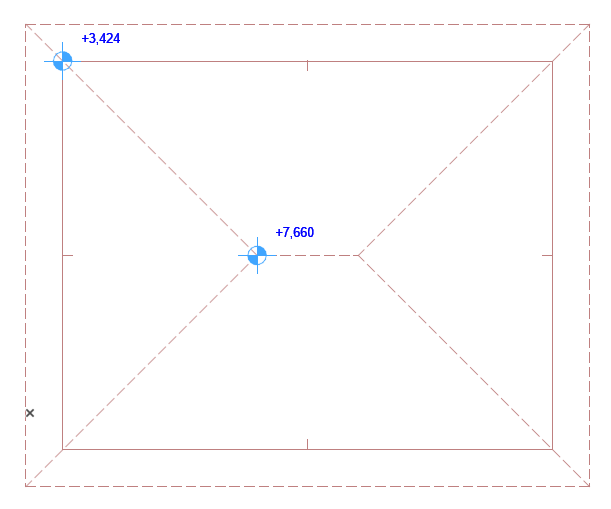

    Figura 1. Cota de Nível numa Cobertura

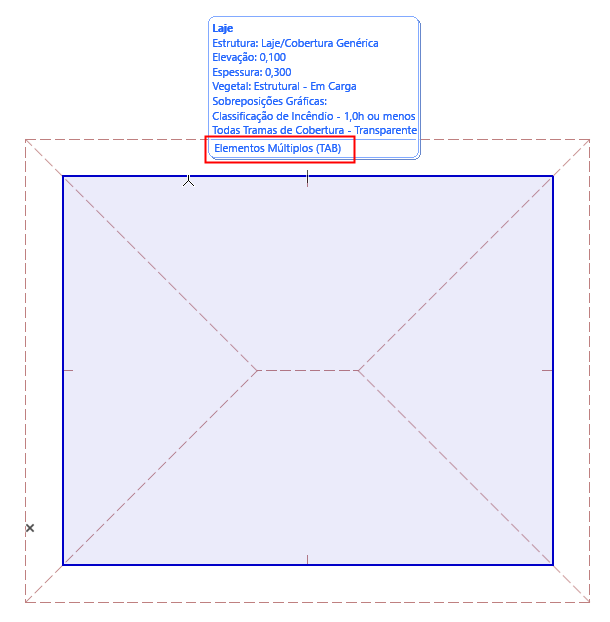

Se o cursor estiver sobre elementos múltiplos: clique em Tab até que o elemento desejado seja realçado; depois, clique para colocar a cota.

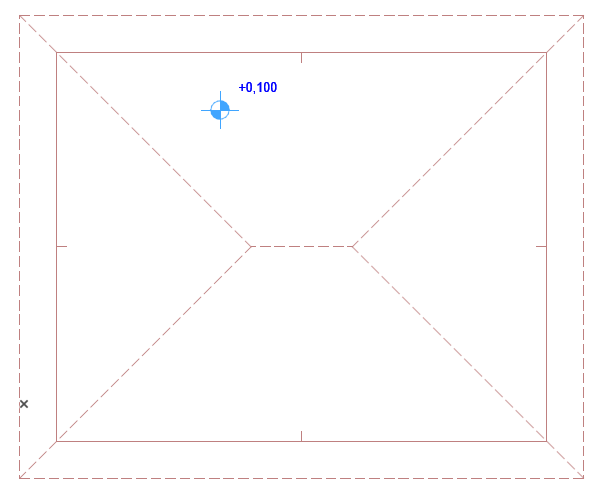

Cota de Nível numa Laje

Utilizar Gravidade para filtrar elementos alvo

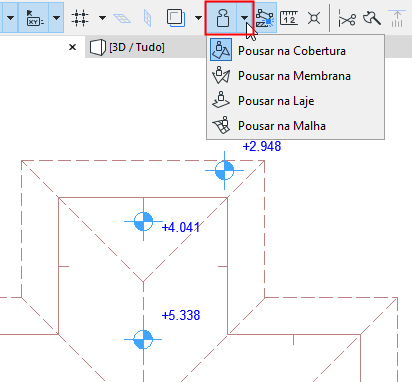

Se Gravidade estiver activa, a Cota de Nível pode ser colocada apenas no tipo de elemento que está a utilizar a gravidade (Laje, Cobertura, Membrana ou Malha). Ver Gravidade.



Editar texto de cota

Para editar o conteúdo e o estilo do texto de cota: ver Estilo do Texto.

Esconder com elemento associado

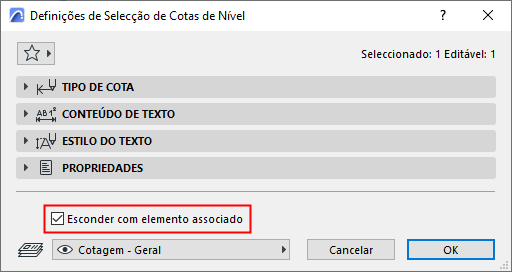

Por defeito, uma Cota de Nível é escondida se o seu elemento associado estiver escondido (p. ex., num vegetal escondido). Para exibir a cota de qualquer forma, desmarque esta caixa.



Colocar valor estático

As Cotas Estáticas não são associativas.

Para tornar uma cota existente numa cota estática, seleccione a cota e active a caixa de verificação Cota Estática em Definições de Cota.



O ponto de referência de uma cota linear estática é rectangular.



Uma cota transformada em Valor Estático não pode voltar a ser associativa.
