Cotagem Automática Interior

Use esta função para cotar rapidamente um conjunto seleccionado de Pilares e elementos compostos ou de perfil (complexos) na Planta.

1. Seleccione um ou mais Pilares ou elementos Compostos/de Perfil a cotar.
   Nota: as Colunas Perfiladas serão ignoradas.

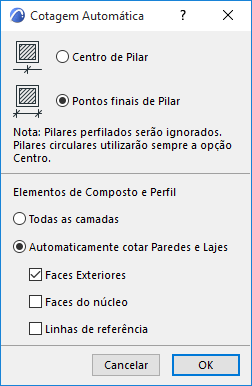

2. Abra a caixa de diálogo em Documentação > Anotação > Cotagem Automática > Cotagem Interior.
3. Seleccione as opções de cotagem preferidas.





   Preferência de Cota de Pilar

   • Centro do Pilar: cota ao eixo do Pilar
   • Pontos finais do Pilar: cota aos limites do Pilar.
     Nota: um pilar circular será sempre cotado no seu centro, independentemente desta opção.

   Elementos de Composto e Perfil

   Escolha uma opção:

   • Cada Camada: cada camada do elemento composto/de perfil é cotada separadamente. (Se esta não estiver assinalada, é aplicada uma cota única à largura total de todas as camadas.)
   • Automaticamente cotar Paredes e Lajes: são colocados pontos de cota nas faces e/ou linhas de referência, dependendo das opções assinaladas abaixo (tem de ser assinalada, pelo menos, uma categoria):
   • Faces Exteriores
   • Faces do núcleo
   • Linhas de referência
     Nota: estas opções têm o mesmo efeito que o Método Automático dos Pormenores de Cota (Definições da Ferramenta Cota).
4. Arraste o cursor para desenhar uma linha temporária sobre os elementos seleccionados a cotar.
   • Serão cotadas as Paredes, Pilares, Vigas, e as arestas de Coberturas e Malhas que sejam perpendiculares, ou cruzem a linha desenhada. A linha pode consistir em vários segmentos.
5. Faça duplo clique para terminar o desenho da linha.
6. Clique para colocar a cadeia de cota.
