Colocar Desenho no Layout

Colocar vista a partir do projecto actual (arrastar e largar)

1. Abrir o Layout.
2. A partir do Navegador, arraste e largue itens (pontos de vista ou vistas) directamente no Layout. São agora Desenhos.

   Note:

   • Um ponto de vista adicionado a um Layout também é convertido numa vista e adicionado ao Mapa de Vistas.
   • Se arrastar e largar vários itens no Layout, eles são dispostos com base nas definições de Colocação de Desenho em Definições de Layout Mestre.

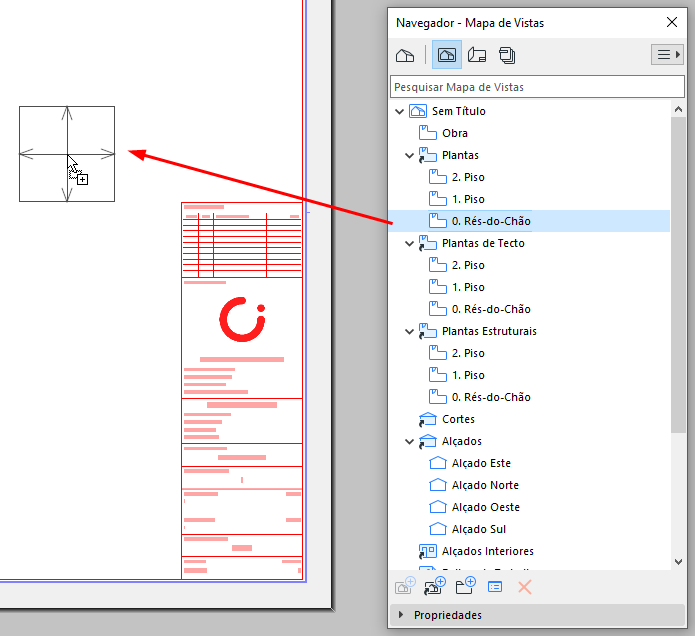

     Figura 1. Arrastar vista para o Layout; torna-se num Desenho



Colocar vista do projecto actual (ferramenta Desenho)

1. Abrir o Layout.
2. Active a ferramenta Desenho e, depois, clique no Layout.

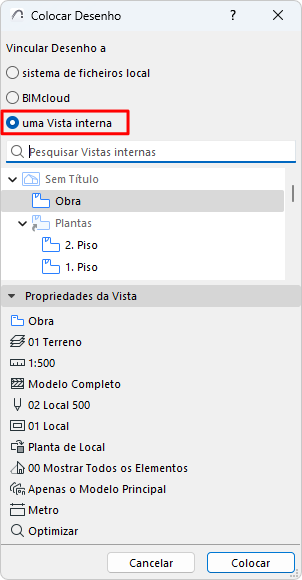

3. No diálogo que aparece, escolha "Vista interna"; depois, seleccione uma vista.
4. Clique em Colocar.





Colocar vista de projecto externo (comando do menu)

1. utilize Ficheiro > Conteúdo Externo > Colocar Desenho Externo
2. Na caixa de diálogo que aparece: escolher um ficheiro de projecto (PLA ou PLN).
3. A partir do diálogo seguinte: escolha a(s) vista(s) a importar e um método para as adicionar ao Livro de Layouts.
4. Clique em Colocar.
   Nota: Colocar uma vista de outro ficheiro de projecto abrirá outra instância da aplicação. Para evitar isto: vá a Opções > Ambiente de Trabalho > Mais Opções e assinale "Não abrir novo Archicad "

Colocar vista de projecto  externo (Selector de Projecto do Navegador)

1. Abra o Navegador ou Organizador do projecto activo.

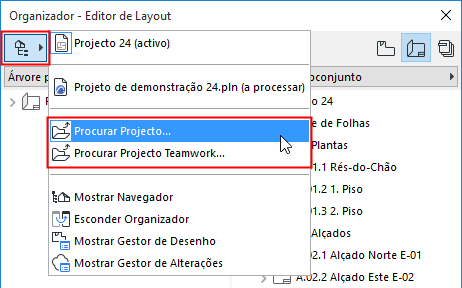

2. A partir do botão Selector de Projecto: clique em Procurar Projecto ou Procurar Projecto Teamwork.





3. Escolha um ficheiro de projecto externo (versão 17 e superior).

   Se estiver a navegar num Projecto Teamwork: Escolha a BIMcloud e, depois, o projecto de que necessita. O projeto de origem e o projecto anfitrião devem ter a mesma versão.

   Se necessário, faça log in na BIMcloud. Ver Log in na BIMcloud.

4. Clique em Abrir.

   A estrutura em árvore do projecto é agora mostrada no Navegador.

5. Arraste e largue vistas no Layout na janela activa.
   Nota: Colocar uma vista de outro ficheiro de projecto abrirá outra instância da aplicação. Para evitar isto: vá a Opções > Ambiente de Trabalho > Mais Opções e assinale "Não abrir novo Archicad"

Colocar ficheiro de desenho externo (múltiplos métodos)

1. Abrir o Layout.
2. Arraste e largue um ficheiro de desenho (um de cada vez) do seu sistema de ficheiros

Ou procure no sistema de ficheiros ou BIMcloud usando qualquer um destes métodos:

• Active a ferramenta Desenho; depois, clique em Layout.

  Escolha "sistema de ficheiros local" e, depois, procure.

• Ficheiro > Conteúdo Externo > Colocar Desenho Externo
• Ficheiro > Conteúdo Externo > Colocar Desenho Externo a partir da BIMcloud

  Escolha a BIMcloud e, depois, o projecto de que necessita.

  Se necessário, faça log in na BIMcloud. Ver Log in na BIMcloud.

  Nota: para vincular um desenho de um projecto Teamwork, o projecto Teamwork de origem terá de ter o mesmo número de versão que o projecto anfitrião.

Colocar páginas seleccionadas a partir de um PDF

Isto funciona se o PDF for colocado usando o comando arrastar e largar ou um comando do menu Ficheiro.

Se o desenho importado for um PDF com várias páginas:

1. Aparece um diálogo de escolha. Seleccione uma, várias ou todas as páginas.
2. Clique em Colocar.





Substituir uma página PDF

Depois de colocar um PDF, utilize o comando do menu de contexto "Substituir página" (a partir dos Desenhos selecionados ou do Gestor de Desenhos) para estabelecer uma nova ligação a outra página no mesmo documento PDF.

Gravar Vista e Colocar no Layout (comando)

Isto comando está disponível:

• no menu de contexto da janela activa
• no menu de contexto da vista/do ponto de vista no Navegador Pop-up (no caso de uma vista, o comando é acedido de forma simples Colocar no Layout)
• no menu Documentação

Este comando abre a janela de layout (o Layout activo mais recente ou o primeiro Layout no Livro de Layouts).

Clique para colocar o desenho.

Colocar Desenho usando o Organizador (modo Editor de Layout)

No Publicador de Layouts do Organizador, pode arrastar e largar pontos de vista, vistas e ficheiros externos, a partir da lista hierárquica, à esquerda, para o Livro de Layouts, à direita. (Ou utilize o comando Colocar Desenho, no lado esquerdo do Organizador.)

Ver Organizador.

A colocação dos Desenhos obedece às seguintes regras:

• Se largar um item sobre o nome de um layout existente, o desenho será adicionado a esse layout.
• Se largar um item sobre o nome de um subconjunto ou sobre o próprio Livro de Layouts, o desenho será colocado num novo layout, criado automaticamente dentro do subconjunto (ou no nível superior do Livro de Layouts).
