Definir Tolerâncias de Volume/Superfície

Opcionalmente, defina Tolerâncias para volume e superfície de partes colidentes dos elementos.

Os elementos são considerados colidentes se o volume das partes colidentes ou (se activado) a área de superfícies das partes colidentes exceder o valor de Tolerância.

Nota: as unidades aqui correspondem às das Unidades de Trabalho do projecto (Opções > Preferências do Projecto).

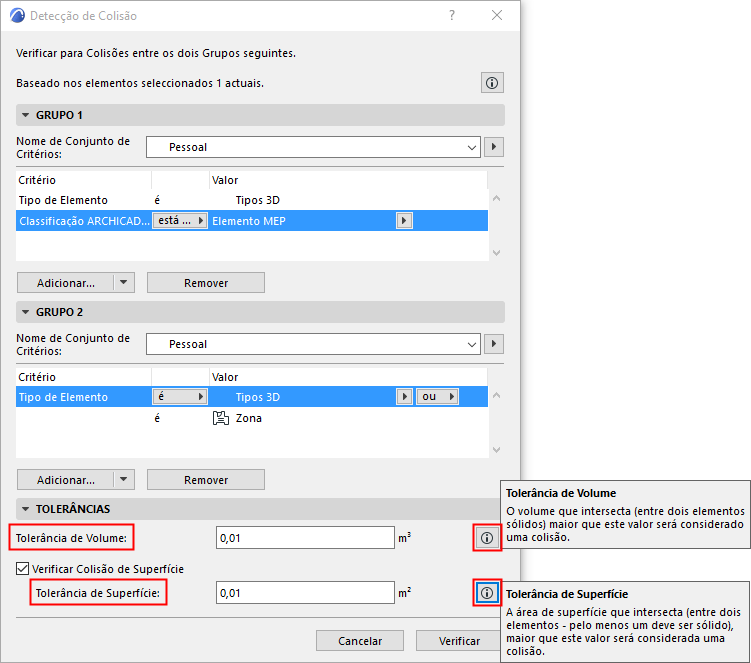

Tolerância de Volume

A Detecção de Colisão considera elementos colidentes sempre em termos do volume das partes colidentes.

Pode definir uma Tolerância de Volume opcional: se o volume das partes colidentes dos dois elementos exceder este valor de tolerância, os elementos são tratados como colidentes.

Verificar Colisão de Superfícies

Como opção adicional, a função Detecção de Colisão verifica também a área de superfície das partes colidentes. Se activar Verificação de Superfície e definir uma tolerância, depois, os elementos são tratados como colidentes se a área de superfície colidente exceder este valor de Tolerância da Superfície.

Nota: se a opção Verificação de Superfície estiver activa, é possível que dois elementos sejam considerados colidentes mesmo que o volume colidente não exceda a Tolerância de Volume - porque a área de superfície colidente excede a Tolerância de Superfície. Veja o exemplo abaixo.
