Comparar Modelos Archicad Antes e Depois de Actualizar Associação

Este fluxo de trabalho pode ser útil ao actualizar uma Associação no seu projecto.

Como habitualmente, o comando Actualizar actualiza as Associações no seu modelo, de forma a reflectirem as alterações na origem da Associação. Mas, se também assinalar a caixa de verificação opcional "Comparar Modelos" no Gestor de Módulo de Associação, poderá visualizar as alterações como resultado da actualização.

Fluxo de trabalho exemplificativo

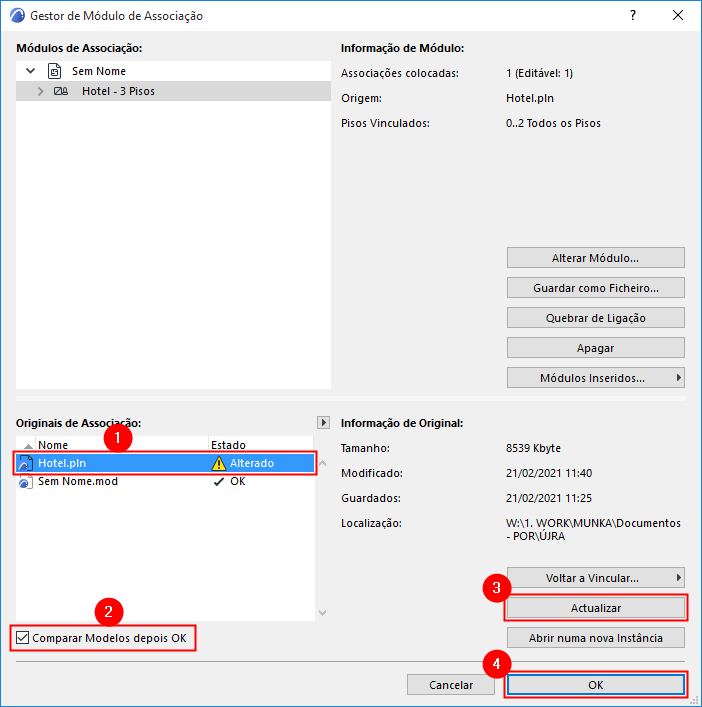

No Gestor de Módulo de Associação:


  1. Seleccione a Origem da Associação que foi alterada (é mostrada com o estado Modificado).
  2. Assinale a caixa para Comparar Modelos depois OK.
  3. Clique em Actualizar.
  4. Clique em OK.
  5. O Módulo Associado é actualizado no modelo.

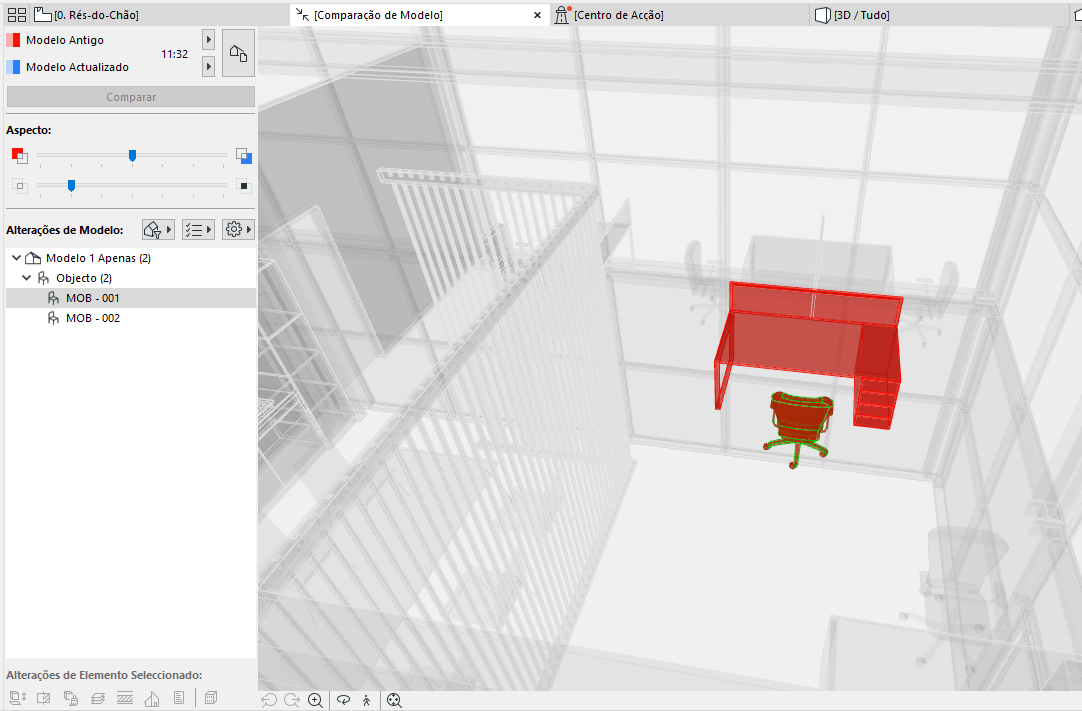

  6. A janela Comparação de Modelo abre-se para comparar o "Modelo Antigo" e o "Modelo Actualizado".

    Reveja a palete Comparação de Modelo para ver as alterações.

    Ver Comparação de Modelo: Rever as Alterações.

    Aqui, pode ver que se apagou uma secretária/cadeira do módulo de cubículo.


  7. Crie Assuntos, conforme necessário.

    Ver Criar Assunto a partir da Lista de Alterações da Comparação de Modelo.
