Editar Traçado graficamente
Disponível com o Archicad Collaborate.
Para qualquer elemento do Traçado seleccionado: clique numa aresta, nó ou linha de referência para aceder aos comandos da palete de contexto.
Ajustar os elementos do traçado uns aos outros

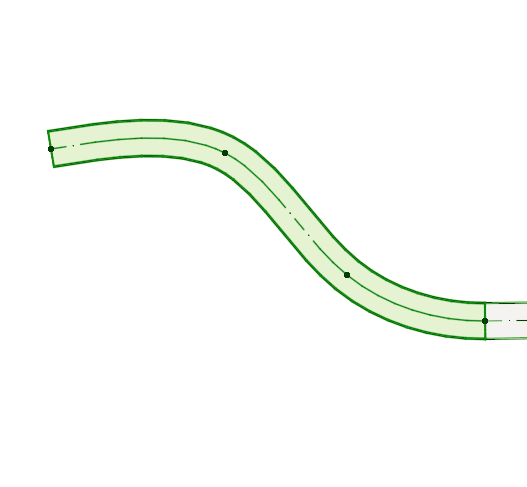

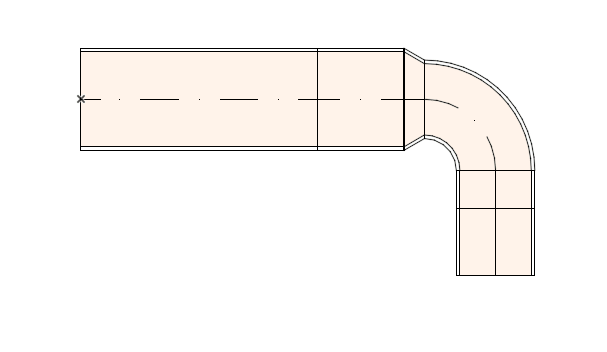

Inserir novo vértice
A partir da linha de referência:

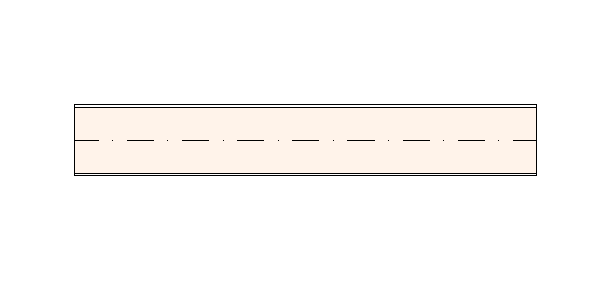

Mover Vértice
Arraste o nó de ligação ou introduza valores no Orientador. Isto modifica o comprimento do segmento.
Eliminar Nós MEP Não Usados
- Seleccione um ou mais traçado MEP.

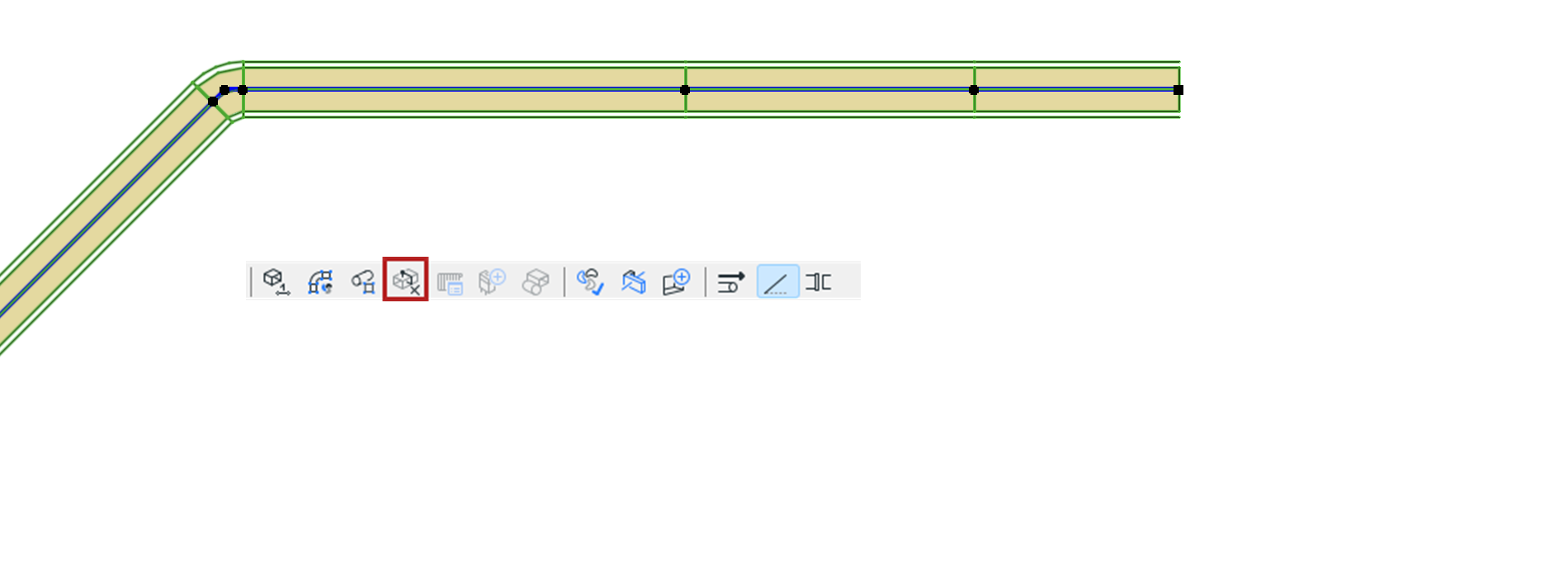

- Na barra de Ferramentas MEP, no menu Design ou no menu de contexto: clique em Purgar nós MEP não utilizados.
Este comando elimina todos os nós não utilizados nos percursos selecionados - ou seja, os nós que se situam entre dois segmentos com a mesma geometria, que não são utilizados para ligar outro elemento.

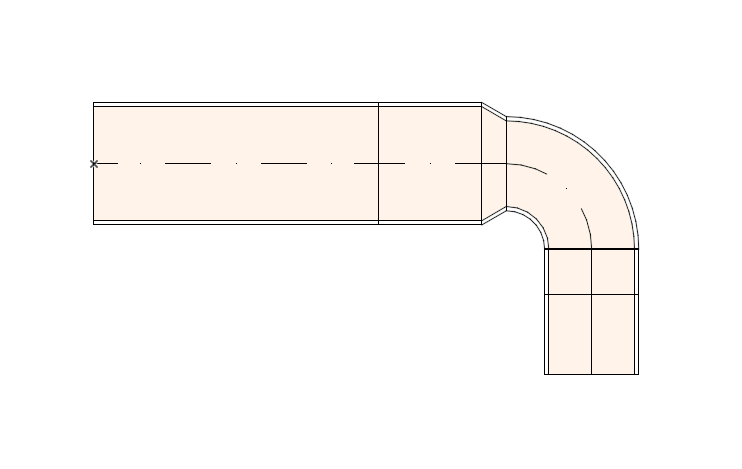

Elevar Traçado (Planta)
Introduza o valor pelo qual pretende elevar o Traçado.
Elevar Traçado (3D)

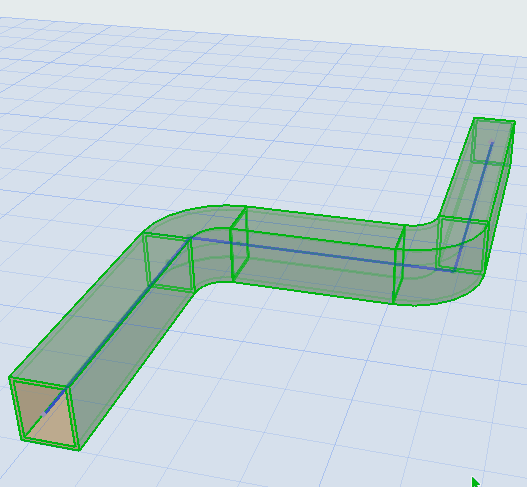

Utilize o comando Arrastar para alterar a elevação do Traçado no eixo Z.

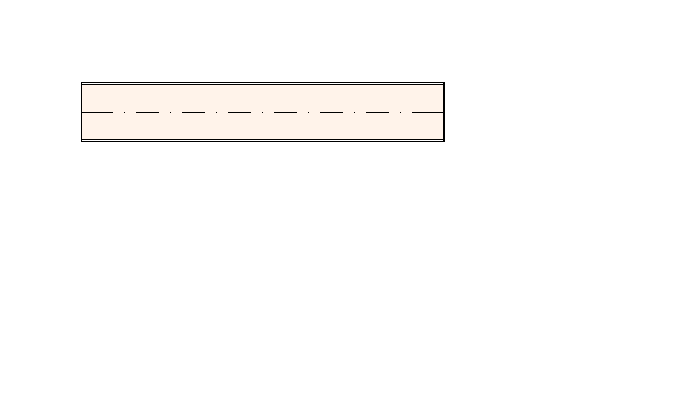

Continuar Traçado
Disponível na extremidade de um segmento recto desligado.

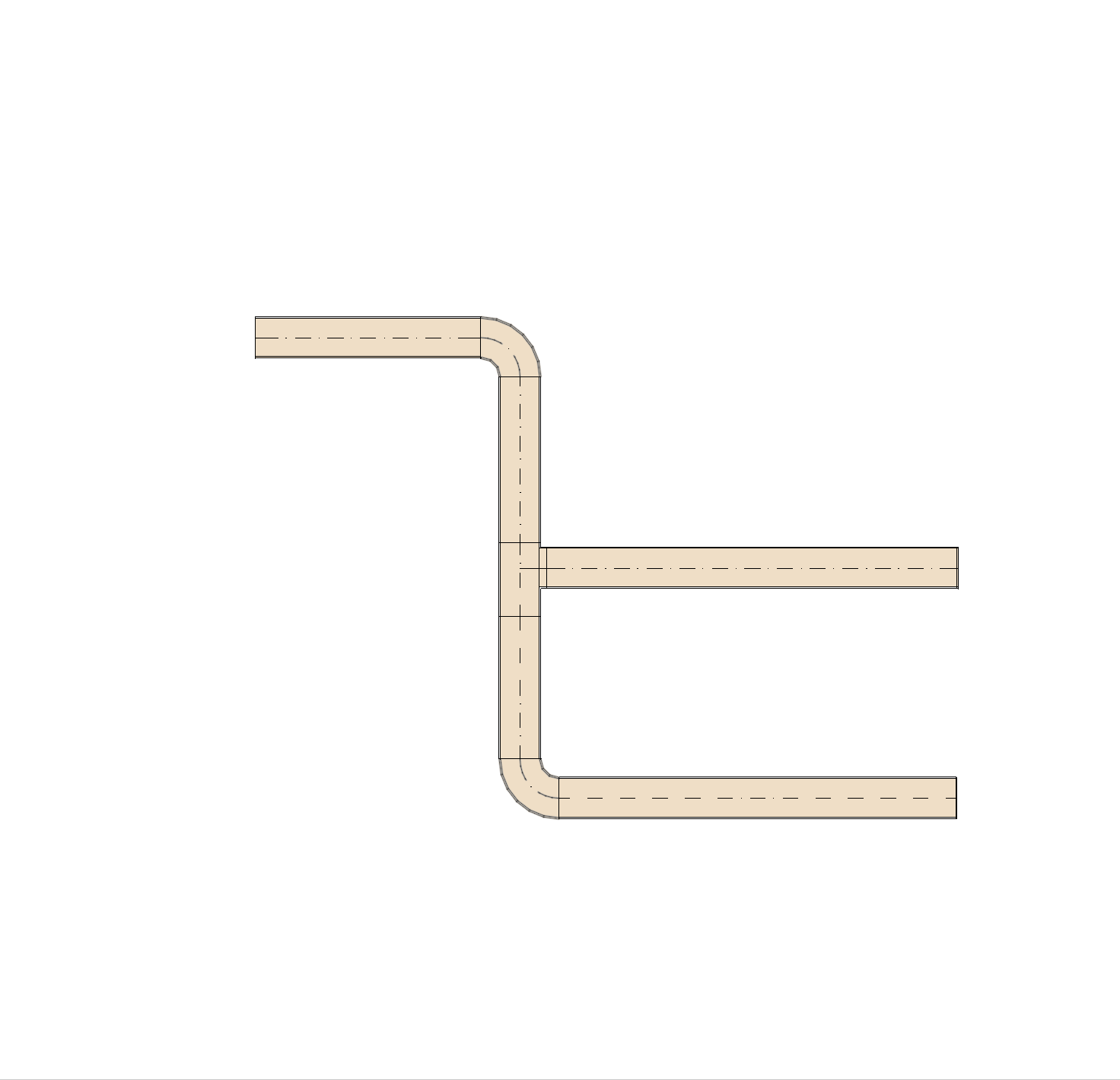

Afastar Segmento
- Seleccione o elemento.
- Clique na linha de referência.
- Na palete de contexto, seleccione “Afastar segmento” para o mover.
Quaisquer elementos ligados movem-se juntamente com o segmento e as ligações são mantidas. Ver também: Mover traçados e elementos ligados (Planta)
Dividir Traçado MEP
- Seleccione o traçado que pretende dividir.
- Seleccione o comando Edição > Dar nova forma > Dividir, ou o ícone da parede da barra de ferramentas.

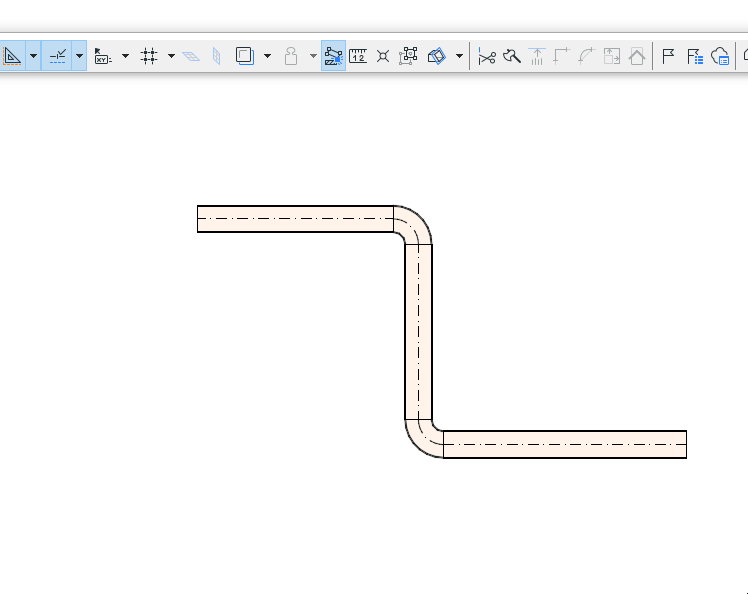

- Desenhe uma linha de divisão temporária.
- Clique num dos lados da linha/do arco de divisão com o cursor Olho.
- Os elementos do lado onde clicou mantêm-se seleccionados, enquanto que os elementos do outro lado são desseleccionados.

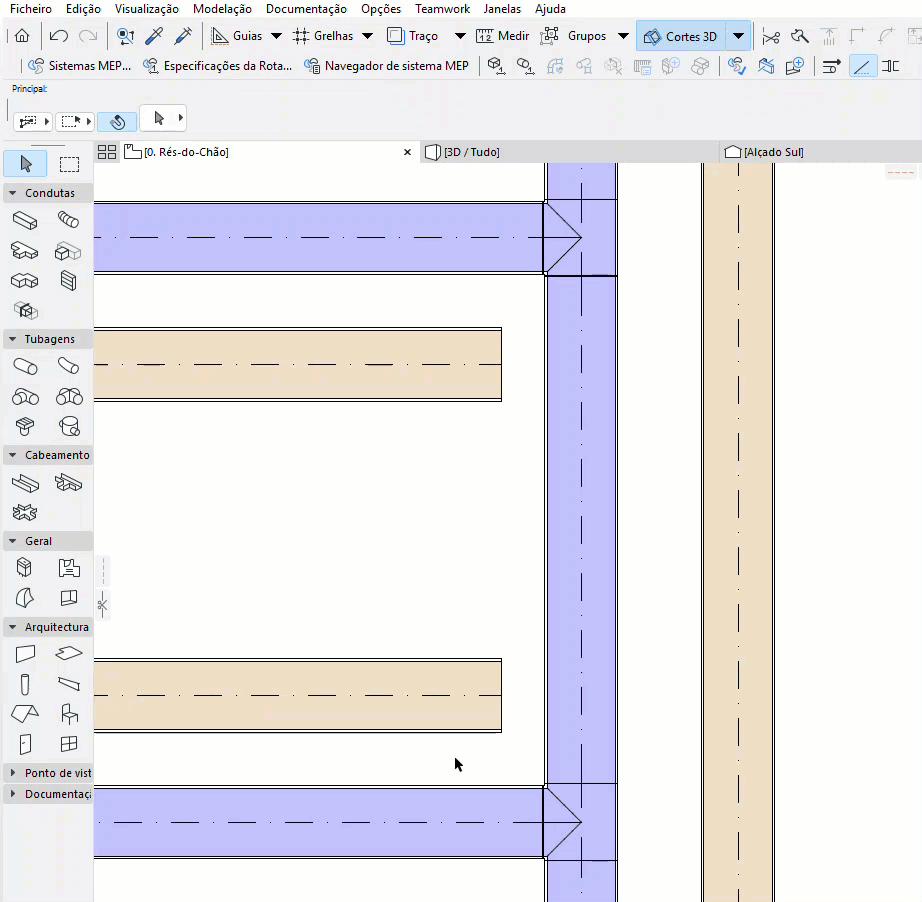

Ajustar os elementos do traçado uns aos outros
Pode utilizar o comando Editar > Dar nova forma> Ajustar para estender ou aparar elementos de traçado MEP entre si.
Ou utilize o comando Ajustar para gerar uma ligação de ramificação: se um ou mais elementos de traçado forem ajustados a outro do mesmo tipo, onde se poderia formar uma ligação válida, esta formar-se-á.
Ver também Ajustar Elementos.

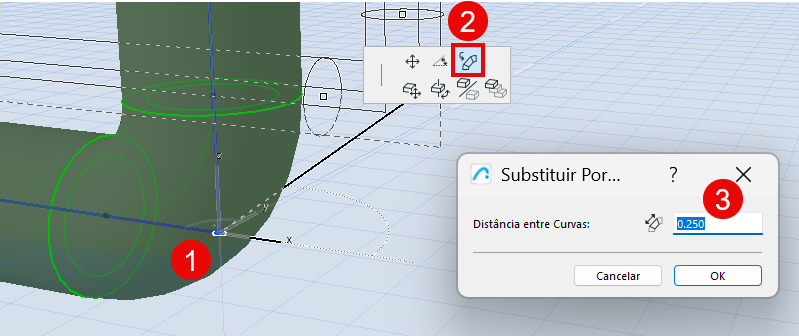

Substituir por duas curvas
Converter um cotovelo em dois cotovelos separados:
