Editar diâmetro do segmento - com palete de contexto

Disponível com o Archicad Collaborate.

Altere o diâmetro de um segmento de traçado (conduta, tubo ou bandeja de cabos).

  1. Seleccione um traçado
  2. Clique na linha de referência do segmento que pretende editar
    Nota: Active as Linhas de Referência MEP nas vistas 2D em View > Opções de Visualização no Ecrã.

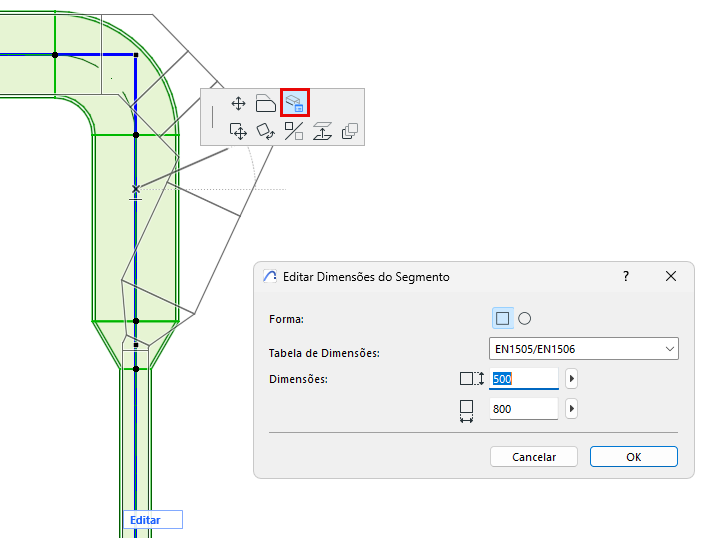

  3. Na palete de contexto, seleccione Editar Cotas do Segmento.
  4. Na caixa de diálogo, pode editar a forma do segmento (apenas condutas), a sua Tabela de Cotas e as cotas do segmento.

  5. Clique em OK para actualizar o segmento no modelo.


As cotas disponíveis referem-se à Tabela de Cotas seleccionada (definida em Opções > Preferências do Projecto > Especificações do Traçado)

Ver também Optimizador de Tamanho de Conduta.
