Edição de Portas de Ligação MEP

Disponível com o Archicad Collaborate.

Para os elementos Acessórios, Equipamentos e Terminais: pode editar facilmente as suas portas de ligação:

  1. Seleccione o elemento.
  2. Clique na porta a editar.
    Nota: Para escolher entre portas sobrepostas: utilize a tecla Tab para percorrer as portas disponíveis e, em seguida, seleccione a pretendida

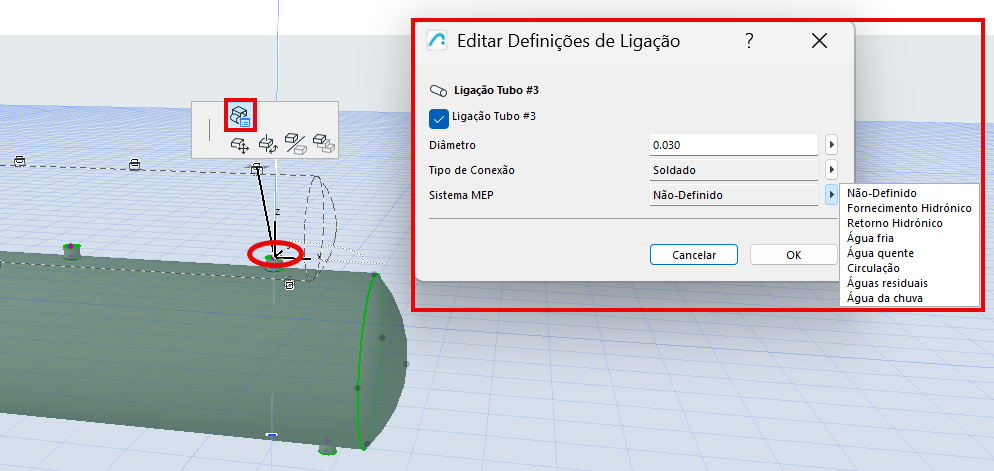

  3. Na palete de contexto, seleccione Editar Cotas do Segmento.
  4. Utilize a caixa de diálogo para definir opções.


Utilize os nós de edição gráfica para ajustar ligações e a geometria do elemento.

Figura 1. Reposicionar as ligações
Figura 2. Definir comprimento da ligação
Figura 3. Comprimento, largura, altura
