Ambiente de Trabalho

Notice: Disponível com o Archicad Collaborate ou o Archicad Max.

Para aceder à interface relacionada com MEP, utilize Opções > Ambiente de Trabalho > Aplicar Perfil > Perfil Engenharia MEP.

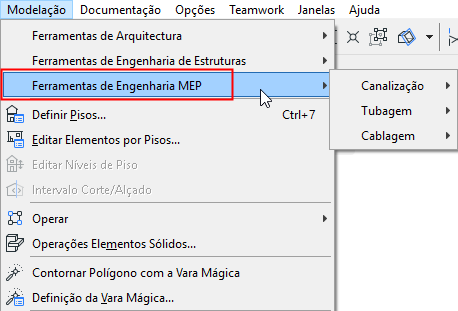

A Caixa de Ferramentas MEP apresenta as ferramentas MEP (também disponíveis no menu Modelação > Ferramentas de Engenharia MEP), bem como ferramentas arquitectónicas gerais e essenciais, para suportar uma modelação precisa na estrutura do edifício.


A Barra de Ferramentas MEP fornece atalhos para comandos MEP frequentemente utilizados
Figura 1. Barra de Ferramentas MEP

Opções no ecrã para modelação MEP

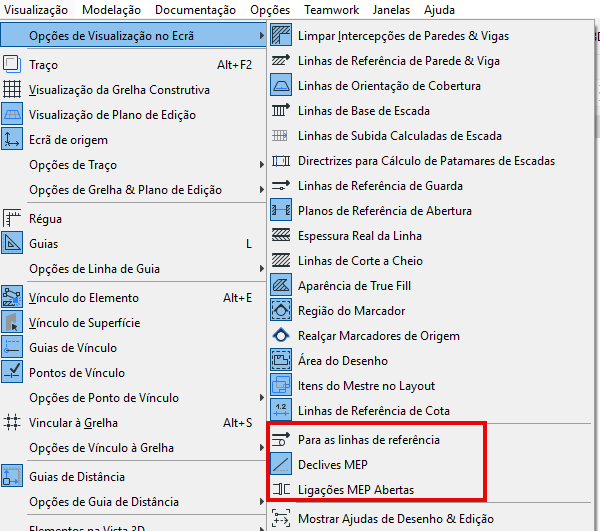

Em View > Opções de visualização no ecrã: Ativar as opções de visualização para o ajudar a criar um modelo MEP preciso:

  • Para as linhas de referência
  • Declives MEP
  • Ligações MEP Abertas


Os mesmos comandos também estão disponíveis na barra de ferramentas MEP:



Apresentar modelo arquitectónico transparente durante a modelação MEP

Pode apresentar o modelo arquitectónico como transparente enquanto modela sistemas MEP. Isto torna o traçado e a coordenação mais fáceis e rápidos, sem perder de vista o contexto arquitectónico.



Utilize a Combinação de Sobreposições Gráficas "Arquitectura Transparente". Com as Regras de Sobreposição Gráfica, pode definir a transparência pretendida para cada elemento arquitectónico.
