Visualização do Elemento do Traçado: Planta e Corte, Visualização do Modelo

Disponível com o Archicad Collaborate.

Defina a visualização de planta para o traçado MEP.



Mostrar nos Pisos

  • Seleccione em que pisos o Traçado MEP deve ser exibido. A opção por defeito para todos os elementos MEP é "Todos os Pisos Relevantes" (em que o traçado está fisicamente presente).

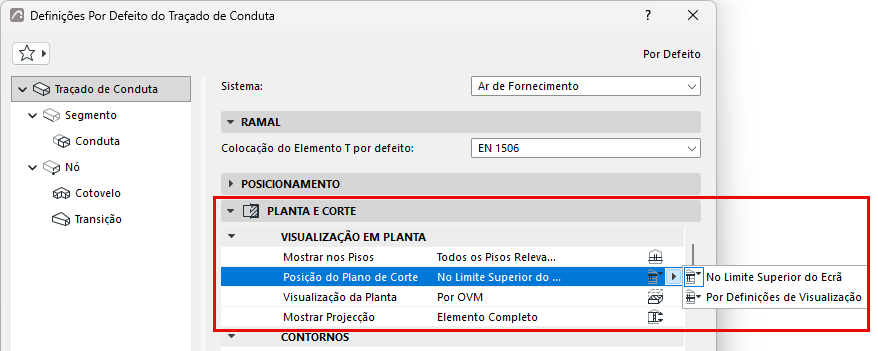

Posição do Plano de Corte

Escolha como exibir o Traçado MEP, com base nas definições do Plano de Corte em Planta.

Nota: Este controlo aplica-se apenas a elementos MEP suportados - como os da Biblioteca MEP.libpack. Outros elementos MEP têm um aspeto uniforme, independentemente dos pisos que intersetam.

Por exemplo, este Traçado apresentado pode ter diferentes visualizações de Planta:

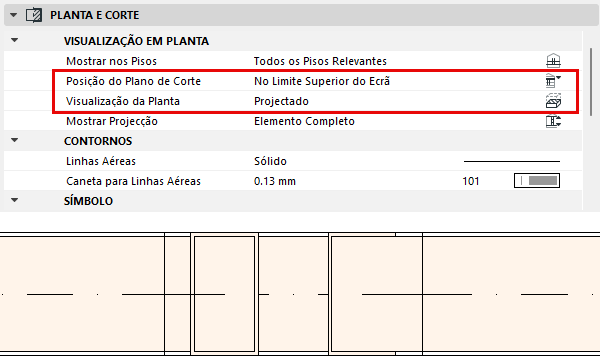

  • Limite Superior do Ecrã: corta o traçado MEP no limite superior do ecrã (como definido em Plano de Corte em Planta)

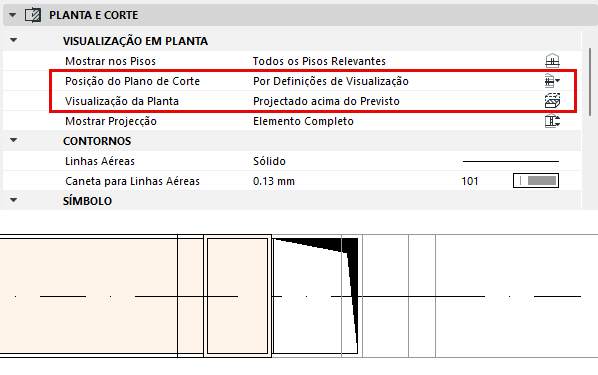

  • Por Tipo de Projecções: corta o traçado MEP à altura do Plano de Corte em Planta

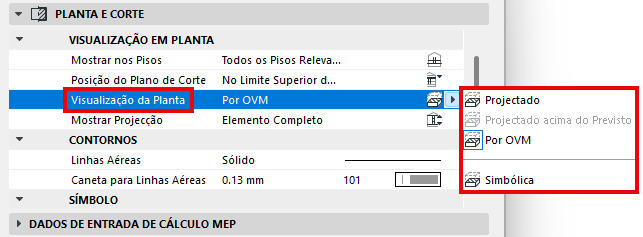

Visualização em Planta


  • Por MVO: Aplica as definições de Opções de Visualização do Modelo do painel "Opções MEP". (Ver Opções de Visualização do Modelo para elementos MEP.)
  • Projectado: do Plano de Corte em Planta para o plano "Mostrar abaixo de" + símbolo de corte
  • Projectado com Linhas Acima: do Plano de Corte em Planta para o plano "Mostrar abaixo de" + símbolo de corte, e de "Mostrar até" para o Plano de Corte em Planta (disponível se a Posição do Plano de Corte estiver definida para "Por Tipo de Projecções")
  • Simbólico: de "Mostrar abaixo de" para «Mostrar até", utilizando contornos com linhas projectadas, eixo
  • Para opções de projecção: ver Mostrar Projecção

Símbolo: Tramas, Linhas e Superfície

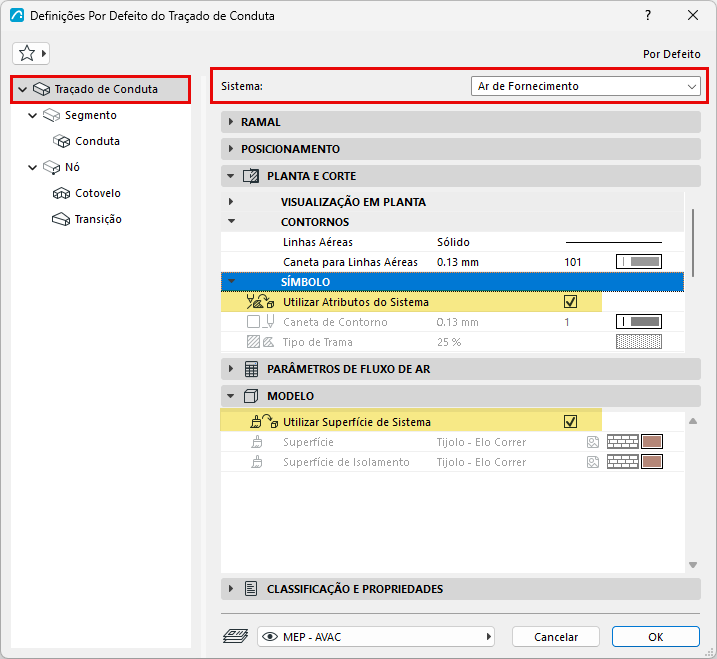

Por predefinição, o Traçado utiliza os atributos do Sistema MEP seleccionado no topo da caixa de diálogo: a caixa "Utilizar Atributos do Sistema" está seleccionada por predefinição. Os atributos do sistema são definidos em: Sistemas MEP .


  • Para sobrepor os atributos do Sistema MEP para este Traçado: desmarque "Utilizar Atributos/Superfícies do Sistema" para activar os controlos locais. Em seguida, defina os atributos pretendidos para este traçado.
