Definições de Nó MEP

Disponível com o Archicad Collaborate.

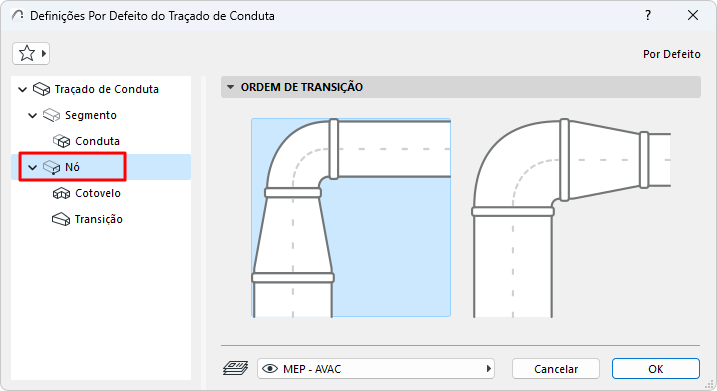

Defina a ordem dos elementos de Transição de Cotovelo no nó.



Critérios de concepção para Cotovelos e Transições

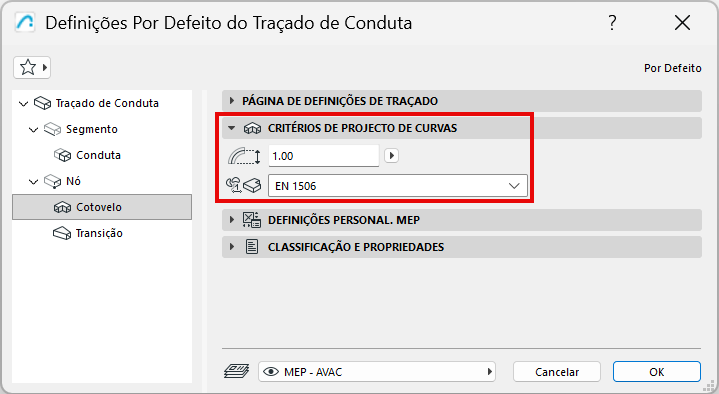

Fator de Curvatura Raio (Cotovelo)

Define o raio do cotovelo com base neste valor (mínimo: 0,6)

Predefinição de Cotovelo ou Transição

Selecionar uma Tabela de Dimensões definida nas especificações do traçado

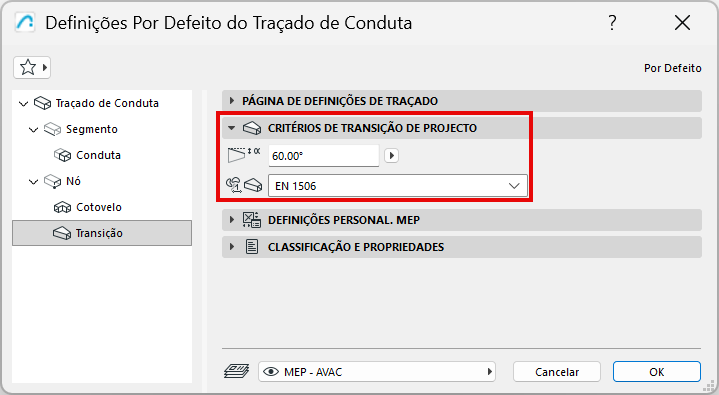

Ângulo de Transição

Calcule o comprimento de uma transição com base neste ângulo: quanto maior for o delta entre as duas portas, mais longa é a transição
