Configure Tabelas de Cotas para Segmento, Cotovelo, Ramal, Transição

Disponível com o Archicad Collaborate.

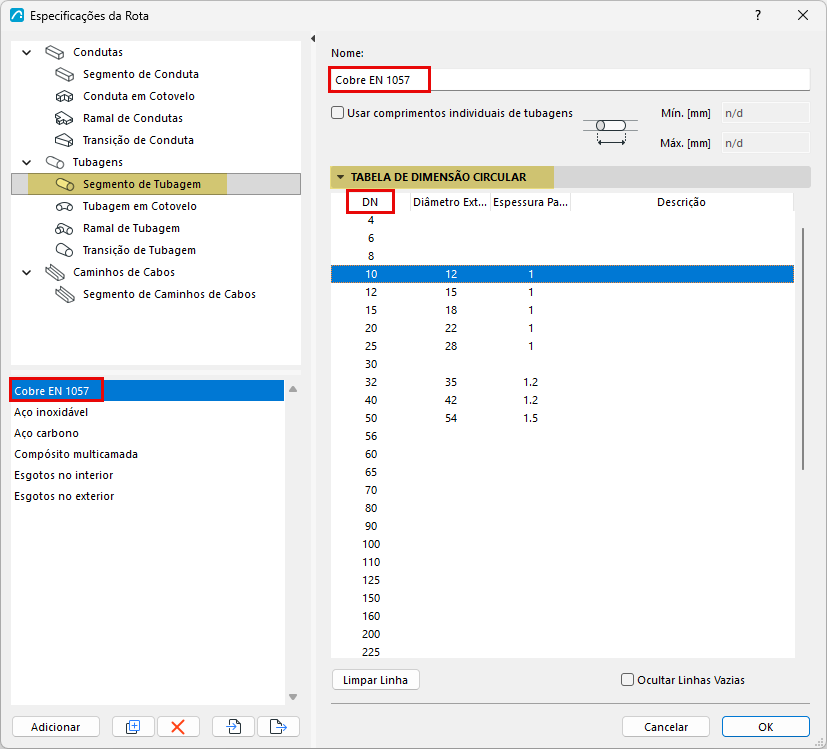

Nas Especificações do Traçado, seleccione um tipo de elemento MEP. Aqui, pode criar ou editar as suas tabelas de cotas pré-definidas.

  • Os itens listados (por exemplo, itens DN) provêm do Conjunto de Referência. (ver Crie Conjuntos de Referência para Condutas e Tubos)
  • Defina os valores de cota pretendidos para cada um, conforme necessário.
  • O tipo de elemento MEP pode ter várias tabelas de cotas definidas - clique em Adicionar ou Duplicar para criar tabelas adicionais.
  • Algumas linhas podem ficar vazias se não utilizar esse item. Seleccione "Ocultar linhas vazias" para apresentar apenas os itens utilizados.
  • Duplicar e editar qualquer tabela de dimensões para criar novas e editar os seus valores.


Usar comprimentos individuais

Ver Utilizar comprimentos individuais para tubos e condutas.

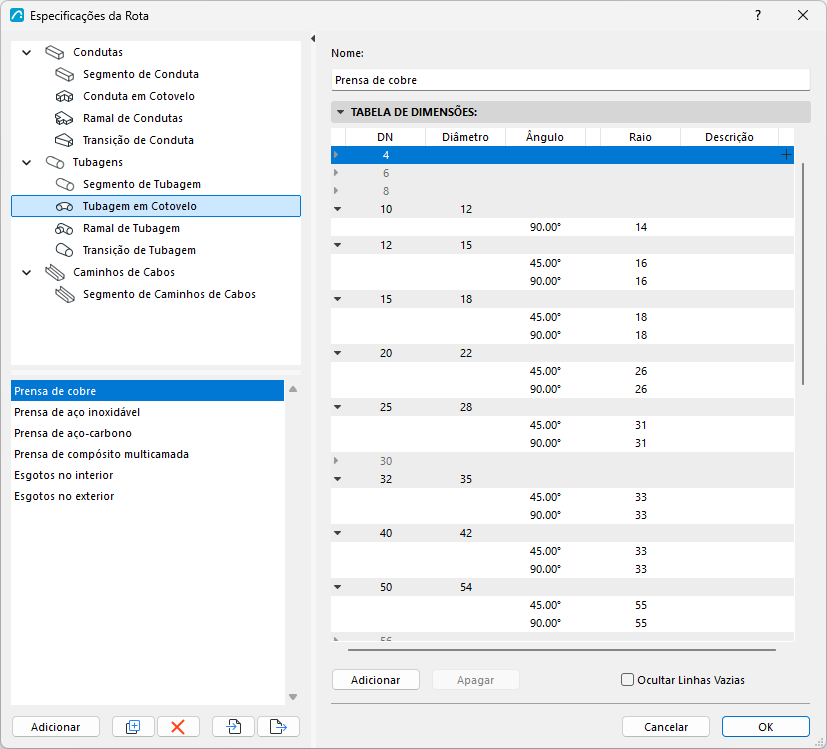

Definir ângulo de curvas

Configurar quaisquer parâmetros de ângulo padrão para cotovelos e ramificações de tubos ou condutas.



Defina cotas dos ramos

As dimensões dos ramos incluem várias peças:
